申请日2017.02.24
公开(公告)日2017.12.01
IPC分类号C02F9/02; C02F1/28
摘要
本实用新型涉及一种污水处理用的净水槽。其主体为沉淀槽，其特征在于，所述净水槽上层、进水口下方从上至下依次设有杂质截留区、杂质吸附区，所述杂质截留区为石英石颗粒层，所述杂质吸附区为颗粒碳吸附层，所述进水口连接多个雾化喷头。污水从进入口进入净水槽，在水自身重力作用下，分别经过杂质截留区、杂质吸附区，除去水中的杂质。本实用信息功能提供立式过滤、分布面积小、涉及的电力输送设备少的净化槽。
权利要求书
1.一种污水处理用的净水槽，其主体为沉淀槽，在沉淀槽的上部设有溢流口和进水口，沉淀槽上部外檐边缘固设集水槽，所述集水槽外边缘设有排水口，所述排水口与水储罐进水口通过管程相连通，所述沉淀槽底部设有污泥收集槽，所述污泥收集槽底部设有电动旋转搅拌装置，所述污泥收集槽设有污泥外排管，所述污泥外排管设有阀门,所述净水槽上层、进水口下方从上至下依次设有杂质截留区、杂质吸附区，其特征在于，所述杂质截留区为石英石颗粒层，所述杂质吸附区为颗粒碳吸附层，所述进水口连接多个雾化喷头，所述污泥收集槽侧壁上部设有若干数量的冲洗出水口，所述冲洗出水口在净水槽径向上均有分布，冲洗出水口连接脉冲泵。
2.根据权利要求1所述的一种污水处理用的净水槽，其特征在于，所述石英石颗粒层为由双层不锈钢网夹设的石英石颗粒。
3.根据权利要求1所述的一种污水处理用的净水槽，其特征在于，所述颗粒碳吸附层为由双层不锈钢网夹设的颗粒碳滤袋。
4.根据权利要求1所述的一种污水处理用的净水槽，其特征在于，所述污泥外排管连接外排水泵。
5.根据权利要求1所述的一种污水处理用的净水槽，其特征在于，所述电动旋转搅拌装置通过旋转轴与设于污泥收集槽底部的电力驱动装置连接，所述电力驱动装置密封防水设置。
说明书
一种污水处理用的净水槽
技术领域
本实用新型涉及生活污水处理环保技术领域，具体涉及一种污水处理用的净水槽。
背景技术
以往的净水槽处理方式多采用分级过滤法，多个不同过滤功能的滤水池并列排列，水池分布面积大，并且各水池之间需要泵提供输送压力，生产工序复杂，周期长，电力设备损坏，维修费用高。
发明内容
本实用新型的目的在于解决上述问题，提供立式过滤、分布面积小、涉及的电力输送设备少的净化槽。
为了解决上述问题，本实用新型采用的技术方案如下：

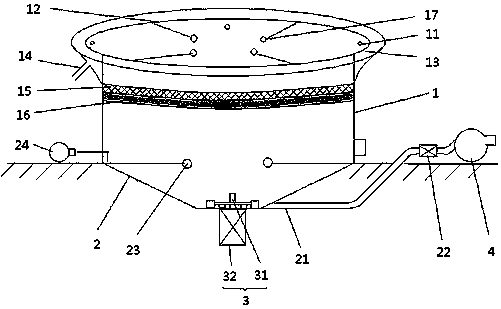

一种污水处理用的净水槽，其主体为沉淀槽，在沉淀槽的上部设有溢流口和进水口，沉淀槽上部外檐边缘固设集水槽，所述集水槽外边缘设有排水口，所述排水口与水储罐进水口通过管程相连通，所述沉淀槽底部设有污泥收集槽，所述污泥收集槽底部设有电动旋转搅拌装置，所述污泥收集槽设有污泥外排管，所述污泥外排管设有阀门,所述净水槽上层、进水口下方从上至下依次设有杂质截留区、杂质吸附区，其特征在于，所述杂质截留区为石英石颗粒层，所述杂质吸附区为颗粒碳吸附层，所述进水口连接多个雾化喷头，所述污泥收集槽侧壁上部设有若干数量的冲洗出水口，所述冲洗出水口在净水槽径向上均有分布，冲洗出水口连接脉冲泵。
本实用新型的优化，所述石英石颗粒层为由双层不锈钢网夹设的石英石颗粒。
进一步优化，所述颗粒碳吸附层为由双层不锈钢网夹设的颗粒碳滤袋。
进一步优化，所述污泥外排管连接外排水泵。
进一步优化，所述电动旋转搅拌装置通过旋转轴与设于污泥收集槽底部的电力驱动装置连接，所述电力驱动装置密封防水设置。
本实用新型的工作原理及其有益效果为：
污水从进入口进入净水槽，在水自身重力作用下，分别经过杂质截留区、杂质吸附区，除去水中的杂质。净化后的水在净水槽中静置分离，分离出的杂质沉积到污泥收集槽中，定期冲洗，冲洗污水从污泥外排管排出。净水槽的上层设置杂质截留区、杂质吸附区，便于定期取出更换石英石颗粒层和颗粒碳吸附层。污泥收集槽底部设有电动旋转搅拌装置，便于冲洗时搅拌将污泥收集槽中的淤尘悬浮水中，随外排水将污泥从污泥外排管排出。
