申请日2016.12.30
公开(公告)日2017.08.01
IPC分类号F04D13/08; F04D29/00; F04D29/70
摘要
本实用新型涉及一种防污泥 杂物的潜水泵，包括：底座、抽水箱和电机，抽水箱和电机均连接在底座上，电机驱动连接抽水箱，抽水箱具有进水口和出水口，进水口处连接有进水管，出水口处连接有出水管，进水管背离抽水箱进水口一侧连接有除杂管，除杂管包括依次连接的上连接部、除杂部和下连接部，除杂部内径大于上连接部和下连接部的内径，除杂部内设有永磁体，永磁体位于上连接部和下连接部外侧，除杂管通过上连接部与进水管连接，并通过下连接部连接拦污筛，拦污筛由多根钢丝编织而成。本实用新型提出的防污泥杂物的潜水泵，能有效防止污物对泵或后续设备造成的堵塞或损坏，并能长时间稳定运行，且工作效率高，能耗低，维护成本少。

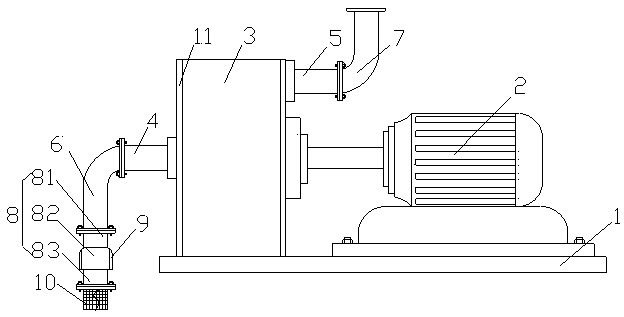

摘要附图
权利要求书
1.一种防污泥杂物的潜水泵，其特征在于，包括：底座、抽水箱和电机，所述抽水箱和电机均连接在底座上，所述电机驱动连接抽水箱，所述抽水箱具有进水口和出水口，所述进水口处连接有进水管，所述出水口处连接有出水管，所述进水管背离抽水箱进水口一侧连接有除杂管，所述除杂管包括依次连接的上连接部、除杂部和下连接部，所述除杂部内径大于上连接部和下连接部的内径，所述除杂部内设有永磁体，所述永磁体位于所述上连接部和下连接部外侧，所述除杂管通过上连接部与进水管连接，并通过下连接部连接拦污筛，所述拦污筛由多根钢丝编织而成。
2.根据权利要求1所述的防污泥杂物的潜水泵，其特征在于，所述除杂部上开设有周槽，所述永磁体嵌合在所述周槽内。
3.根据权利要求1所述的防污泥杂物的潜水泵，其特征在于，所述拦污筛底部设有尼龙绳。
4.根据权利要求1所述的防污泥杂物的潜水泵，其特征在于，所述抽水箱外壁贴覆有消音片。
5.根据权利要求1所述的防污泥杂物的潜水泵，其特征在于，所述拦污筛表层涂有防锈剂。
说明书
一种防污泥杂物的潜水泵
技术领域
本实用新型涉及潜水泵领域，尤其涉及一种防污泥杂物的潜水泵。
背景技术
潜水泵是一种泵体和电动机可浸入水中工作的排水机械。潜水泵在工作时需要进行大流量抽水，由于泵的吸力较大，往往将地下大量的泥沙杂物吸附到泵内部，造成泵管道的堵塞，从而影响泵的抽水效果。
实用新型内容
本实用新型正是针对现有技术存在的不足，提供了一种防污泥杂物的潜水泵。
为解决上述问题，本实用新型所采取的技术方案如下：
一种防污泥杂物的潜水泵，包括：底座、抽水箱和电机，所述抽水箱和电机均连接在底座上，所述电机驱动连接抽水箱，所述抽水箱具有进水口和出水口，所述进水口处连接有进水管，所述出水口处连接有出水管，所述进水管背离抽水箱进水口一侧连接有除杂管，所述除杂管包括依次连接的上连接部、除杂部和下连接部，所述除杂部内径大于上连接部和下连接部的内径，所述除杂部内设有永磁体，所述永磁体位于所述上连接部和下连接部外侧，所述除杂管通过上连接部与进水管连接，并通过下连接部连接拦污筛，所述拦污筛由多根钢丝编织而成。
优选地，所述除杂部上开设有周槽，所述永磁体嵌合在所述周槽内。
优选地，所述拦污筛底部设有尼龙绳。
优选地，所述抽水箱外壁贴覆有消音片。
优选地，所述拦污筛表层涂有防锈剂。
本实用新型与现有技术相比较，本实用新型的实施效果如下：
被吸入的水流通过拦污筛时，有机或无机碎片以及固体颗粒物被截流在拦污筛外，有效防止污物对泵或后续设备造成的堵塞或损坏，其有助于提高泵的工作效率，降低能耗，减少维护成本。
拦污筛由多根钢丝编织而成，有助于提高拦污筛的机械强度，保证了拦污筛的过滤效果。
除杂管和永磁体的设计能够将水流中的含铁杂质截流在除杂部内，防止坚硬的杂质对泵叶片冲击，而造成泵叶片的损坏，使得泵能够长时间稳定运行。
