申请日2016.12.15
公开(公告)日2017.06.30
IPC分类号B01D36/00; C02F9/02; B08B13/00
摘要
本实用新型公开了一种垃圾桶清洗车专用污水循环装置,包括安装于垃圾桶清洗车上的污水箱，污水箱内安装有旋转式过滤器，污水箱外侧安装有污水泵，污水泵进口管伸入到箱内与旋转式过滤器出口端相连通，污水泵出水口外接一侧的离心式过滤器，离心式过滤器出口端连接输入垃圾桶清洗车清水箱的清水出管。本实用新型在垃圾桶清洗车上加装污水箱收集污水，安装在清水箱和污水箱之间，可循环利用污水，使工作时间延长达3倍以上，提高了工作效率，保护了有限的水资源。
权利要求书
1.一种垃圾桶清洗车专用污水循环装置,其特征在于，包括安装于垃圾桶清洗车上的污水箱，污水箱内安装有旋转式过滤器，污水箱外侧安装有污水泵，污水泵进口管伸入到箱内与旋转式过滤器出口端相连通，污水泵出水口外接一侧的离心式过滤器，离心式过滤器出口端连接输入垃圾桶清洗车清水箱的清水出管。
2.根据权利要求1所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水箱上端安装有间隔设置的过滤网，过滤网一般为上、下两层，下层过滤网位于旋转式过滤器上方。
3.根据权利要求1所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水箱左侧壁安装有旋转式过滤器，污水箱左侧外壁上安装驱动旋转式过滤器工作的旋转器马达。
4.根据权利要求1所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水箱左侧壁安装有高水位传感器、低水位传感器，高水位传感器安装高度高于旋转式过滤器。
5.根据权利要求1所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水泵上右侧壁设有上下间隔设置的清洗接口管、污水泵马达。
6.根据权利要求1所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的离心式过滤器顶部安装有离心马达，离心式过滤器下方出口端的清水出管上安装有气动蝶阀，清水出管给清水箱供水。
说明书
一种垃圾桶清洗车专用污水循环装置
技术领域：
本实用新型涉及垃圾桶清洗车，尤其涉及一种垃圾桶清洗车专用污水循环装置。
背景技术：
现有垃圾桶清洗车结构原理是高压水泵从清水箱取水，通过高压喷组喷射清水清洗垃圾桶，清洗后的污水直接流到下水道。一箱清水清洗不了2个小时就需加清水，水资源浪费严重。
实用新型内容：
为了弥补现有技术问题，本实用新型的目的是提供一种垃圾桶清洗车专用污水循环装置，可循环利用污水，使工作时间延长达3倍以上，提高了工作效率，保护了有限的水资源。
本实用新型的技术方案如下：

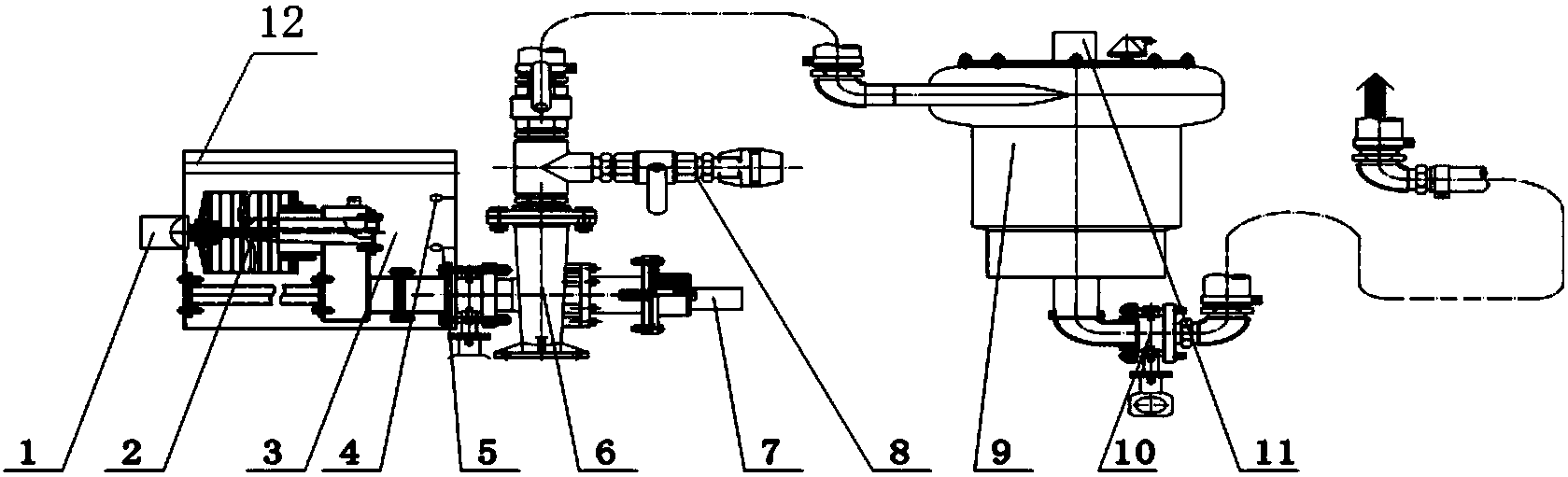

垃圾桶清洗车专用污水循环装置,其特征在于，包括安装于垃圾桶清洗车上的污水箱，污水箱内安装有旋转式过滤器，污水箱外侧安装有污水泵，污水泵进口管伸入到箱内与旋转式过滤器出口端相连通，污水泵出水口外接一侧的离心式过滤器，离心式过滤器出口端连接输入垃圾桶清洗车清水箱的清水出管。
所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水箱上端安装有间隔设置的过滤网，过滤网一般为上、下两层，下层过滤网位于旋转式过滤器上方。
所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水箱左侧壁安装有旋转式过滤器，污水箱左侧外壁上安装驱动旋转式过滤器工作的旋转器马达。
所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水箱左侧壁安装有高水位传感器、低水位传感器，高水位传感器安装高度高于旋转式过滤器。
所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的污水泵上右侧壁设有上下间隔设置的清洗接口管、污水泵马达。
所述的垃圾桶清洗车专用污水循环装置,其特征在于，所述的离心式过滤器顶部安装有离心马达，离心式过滤器下方出口端的清水出管上安装有气动蝶阀，清水出管给清水箱供水。
本实用新型的优点是：
本实用新型在垃圾桶清洗车上加装污水箱收集污水，安装在清水箱和污水箱之间，可循环利用污水，使工作时间延长达3倍以上，提高了工作效率，保护了有限的水资源。
