申请日2016.12.15
公开(公告)日2017.05.31
IPC分类号C02F9/08; C02F101/20
摘要
本发明属于污水处理设备技术领域，提供了一种简易污水处理装置，包括本体、第一过滤层、降解层和第二过滤层，所述本体上部设置有污水进水管，所述本体外壁设置有第一出水管、第二出水管;所述第一过滤层上部设置有第一过滤网和第一过滤框;所述降解层包括上固定板和下固定板，所述上固定板和所述下固定板的之间设置有若干UV灯，所述上固定板和所述下固定板上均设有二氧化钛，所述二氧化钛贴附位于所述上固定板和所述下固定板上设置有所述UV灯的一侧;所述第二过滤层上部设置有第二过滤网和第二过滤框，所述净水出水管上设置有阀门。本发明提供的一种简易污水处理装置水可以继续使用，节省水资源，同时避免污水污染环境。
权利要求书
1.一种简易污水处理装置，其特征在于：包括：本体、第一过滤层、降解层和第二过滤层，所述本体从上到下依次通过所述第一过滤层、所述降解层、所述第二过滤层划分为三部分;所述本体上部设置有污水进水管，所述本体外壁设置有第一出水管、第二出水管，所述污水进水管、所述第一出水管、所述第二出水管上均设置有阀门;
所述第一过滤层上部设置有第一过滤网和第一过滤框，所述第一过滤网设置于所述第一过滤框的内壁，所述本体内壁上设有固定框，所述第一过滤框和所述固定框连接;所述第一出水管的一端连接所述第一过滤层，所述第一出水管的另一端连接所述降解层;
所述降解层包括上固定板和下固定板，所述上固定板和所述下固定板的之间设置有若干UV灯，所述上固定板和所述下固定板上均设有二氧化钛，所述二氧化钛贴附位于所述上固定板和所述下固定板上设置有所述UV灯的一侧;所述第二出水管的一端连接所述降解层，所述第二出水管的另一端连接所述第二过滤层;
所述第二过滤层上部设置有第二过滤网和第二过滤框，所述第二过滤网设置于所述第二过滤框的内壁，所述第二过滤框的外壁和所述本体内壁连接;所述第二过滤层的下部设置有净水出水管;所述净水出水管上设置有阀门。
2.根据权利要求1所述的一种简易污水处理装置，其特征在于：所述第一过滤层内设置有石英砂层，所述石英砂层设置于所述第一过滤网下部。
3.根据权利要求1所述的一种简易污水处理装置，其特征在于：所述第一过滤框和所述固定框通过螺栓进行可拆卸式连接。
4.根据权利要求1所述的一种简易污水处理装置，其特征在于：所述第一过滤网网孔的直径为2mm,所述第二过滤网网孔的直径为0.02mm。
5.根据权利要求1所述的一种简易污水处理装置，其特征在于：所述第二过滤层内部设置有活性炭层，所述活性炭层设置于所述第一过滤网上部。
6.根据权利要求1所述的一种简易污水处理装置，其特征在于：所述本体下部设置有移动装置，所述移动装置包括固定板、活动万向轮和固定轮，所述固定板上部和所述本体连接，所述固定板下部连接所述活动万向轮和所述固定轮。
7.根据权利要求6所述的一种简易污水处理装置，其特征在于：所述活动万向轮和所述固定轮分别设置为两个，两个所述固定轮设置于所述固定板后端，两个所述活动万向轮设置于所述固定板前端。
说明书
一种简易污水处理装置
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种简易污水处理装置。
背景技术
家庭污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，由于普通家庭中不良的习惯很多，如用抽水马桶冲掉烟头和碎细废物;先洗土豆、胡萝卜后再削皮;冲洗后再摘择蔬菜;用水期间去开门、接电话、换电视频道不关水龙头;停水时忘关水龙头，来水时水流没人管;洗手、刷牙、洗脸时不关水龙头等等造成了水资源的流失成为生活废水;
家庭污水是构成中国城市地区水污染的主要水源之一，因此对污水的需求及其与非饮用为目的的污水回用有关卫生健康问题需进行研究，国家的经济发展和人民生活水平的提高需要增加水资源，因此急需努力开发非常规水源;排放至水体(供应生活和工农业用水的河流、湖泊、地下水域)的处理水已成为国家非计划内的淡水供应的重要组成部分，因此，污水必须经过适当处理去除和减少有害物质，防止危害水体;
现有技术主要是直接排放掉，不仅浪费大量的水资源，同时污水中的有害物质危害水体，造成水污染。
发明内容
针对现有技术中的缺陷，本发明提供一种简易污水处理装置，适当处理去除和减少有害物质，防止危害水体;处理后的水可以继续使用，节省水资源，同时保护了生态环境，促进了社会的发展。
为达到上述目的，本发明采用如下的技术方案：

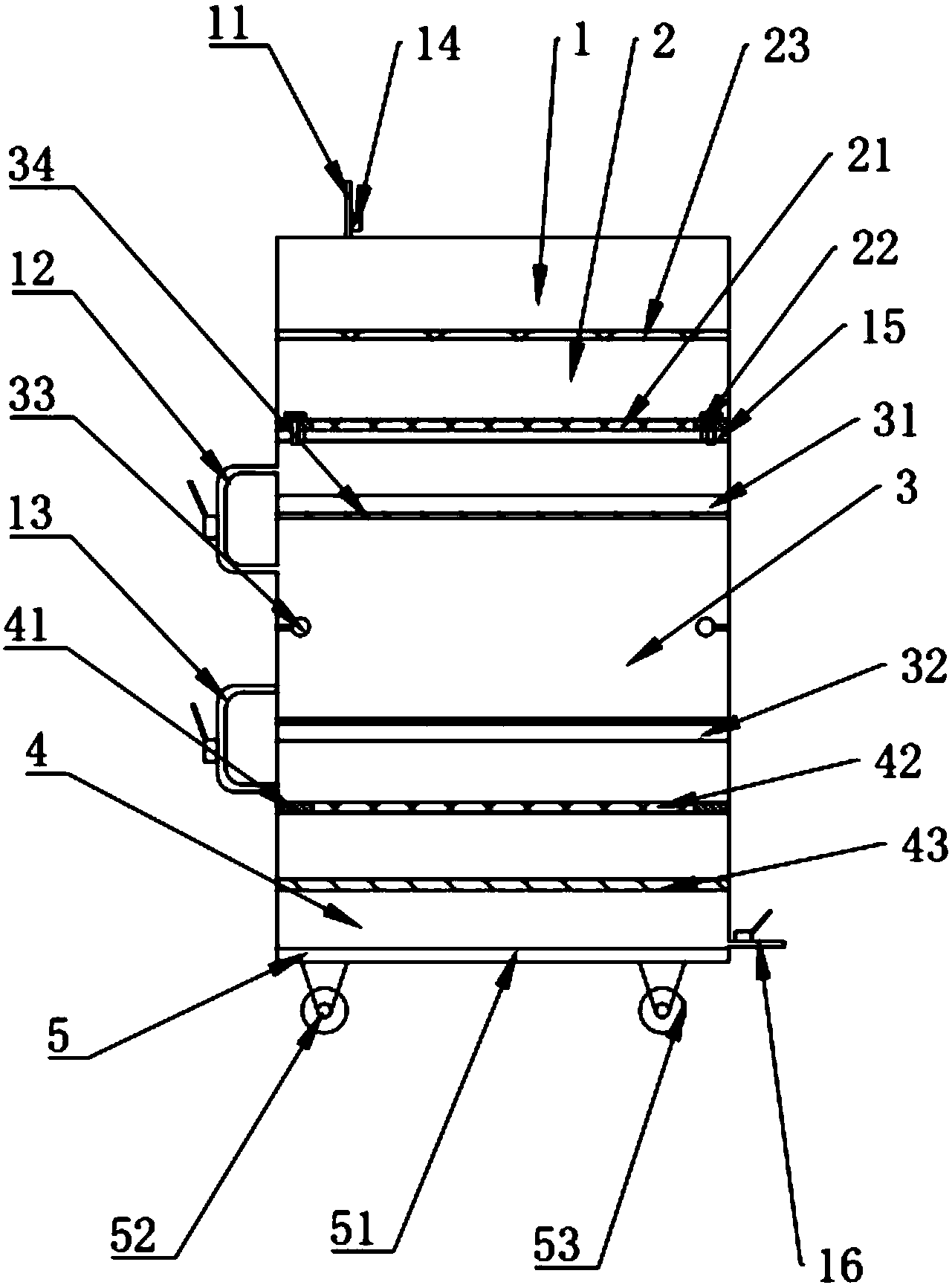

一种简易污水处理装置，包括：本体、第一过滤层、降解层和第二过滤层，所述本体从上到下依次通过所述第一过滤层、所述降解层、所述第二过滤层划分为三部分;所述本体上部设置有污水进水管，所述本体外壁设置有第一出水管、第二出水管，所述污水进水管、所述第一出水管、所述第二出水管上均设置有阀门;
所述第一过滤层上部设置有第一过滤网和第一过滤框，所述第一过滤网设置于所述第一过滤框的内壁，所述本体内壁上设有固定框，所述第一过滤框和所述固定框连接;所述第一出水管的一端连接所述第一过滤层，所述第一出水管的另一端连接所述降解层;
所述降解层包括上固定板和下固定板，所述上固定板和所述下固定板的之间设置有若干UV灯，所述上固定板和所述下固定板上均设有二氧化钛，所述二氧化钛贴附位于所述上固定板和所述下固定板上设置有所述UV灯的一侧;所述第二出水管的一端连接所述降解层，所述第二出水管的另一端连接所述第二过滤层;
所述第二过滤层上部设置有第二过滤网和第二过滤框，所述第二过滤网设置于所述第二过滤框的内壁，所述第二过滤框的外壁和所述本体内壁连接;所述第二过滤层的下部设置有净水出水管;所述净水出水管上设置有阀门。
作为一种改进的技术方案，所述第一过滤层内设置有石英砂层，所述石英砂层设置于所述第一过滤网下部。
作为一种改进的技术方案，所述第一过滤框和所述固定框通过螺栓进行可拆卸式连接。
作为一种改进的技术方案，所述第一过滤网网孔的直径为2mm,所述第二过滤网网孔的直径为0.02mm。
作为一种改进的技术方案，所述第二过滤层内部设置有活性炭层，所述活性炭层设置于所述第一过滤网上部。
作为一种改进的技术方案，所述本体下部设置有移动装置，所述移动装置包括固定板、活动万向轮和固定轮，所述固定板上部和所述本体连接，所述固定板下部连接所述活动万向轮和所述固定轮。
作为一种改进的技术方案，所述活动万向轮和所述固定轮分别设置为两个，两个所述固定轮设置于所述固定板后端，两个所述活动万向轮设置于所述固定板前端。
由于采用以上技术方案，本发明具有以下有益效果：
本发明提供一种简易污水处理装置，包括：本体、第一过滤层、降解层和第二过滤层，所述本体从上到下依次通过所述第一过滤层、所述降解层、所述第二过滤层划分为三部分;所述本体上部设置有污水进水管，所述本体外壁设置有第一出水管、第二出水管，所述污水进水管、所述第一出水管、所述第二出水管上均设置有阀门;
所述第一过滤层上部设置有第一过滤网和第一过滤框，所述第一过滤网设置于所述第一过滤框的内壁，所述本体内壁上设有固定框，所述第一过滤框和所述固定框连接;所述第一出水管的一端连接所述第一过滤层，所述第一出水管的另一端连接所述降解层;
所述降解层包括上固定板和下固定板，所述上固定板和所述下固定板的之间设置有若干UV灯，所述上固定板和所述下固定板上均设有二氧化钛，所述二氧化钛贴附位于所述上固定板和所述下固定板上设置有所述UV灯的一侧;所述第二出水管的一端连接所述降解层，所述第二出水管的另一端连接所述第二过滤层;
所述第二过滤层上部设置有第二过滤网和第二过滤框，所述第二过滤网设置于所述第二过滤框的内壁，所述第二过滤框的外壁和所述本体内壁连接;所述第二过滤层的下部设置有净水出水管;所述净水出水管上设置有阀门;
基于以上结构，污水通过所述第一过滤层后将一些直径比较大的杂质直接过滤出来，通过所述降解层将所述第一过滤层处理后的污水进一步净化处理，所述第二过滤层进行最后的处理后将污水净化成净水，把污水变废为宝，进行可回收使用，避免水资源的浪费。
本发明中，所述第一过滤层内设置有石英砂层，所述石英砂层设置于所述第一过滤网下部，所述第二过滤层内部设置有活性炭层，所述活性炭层设置于所述第一过滤网上部;基于以上结构，有利于除去污水中的固体悬浮物和重金属物质。
本发明中，所述第一过滤框和所述固定框通过螺栓进行可拆卸式连接，所述第一过滤网网孔的直径为2mm,所述第二过滤网网孔的直径为0.02mm;基于以上结构，所述第一过滤框中杂质过多时可以直接将所述第一过滤框取出后清除杂质，所述第一过滤框可以循环使用。
本发明中，所述本体下部设置有移动装置，所述移动装置包括固定板、活动万向轮和固定轮，所述固定板上部和所述本体连接，所述固定板下部连接所述活动万向轮和所述固定轮，所述活动万向轮和所述固定轮分别设置为两个，两个所述固定轮设置于所述固定板后端，两个所述活动万向轮设置于所述固定板前端;基于以上结构，所述一种简易污水处理装置非常方便进行移动，操作范围广，实用性强。
综上所述,本发明提供的一种简易污水处理装置，不仅结构十分的简单，操作方便，将污水净化利用，节省水资源，同时避免了污水污染环境。
