申请日2016.12.14
公开(公告)日2017.07.07
IPC分类号B60P1/14; B60P3/22
摘要
本实用新型公开了一种污泥运输装置，所述污泥运输装置包括车体和设置在车体上的储泥罐，所述储泥罐包括罐体、设置在罐体顶部的入口和设置在罐体一侧的出口;所述出口上设置有出口门，所述车体上设置有用于关闭和打开出口门的开关门装置，所述车体上还设置有用于抬起罐体倾倒污泥的起重装置。本实用新型的技术方案具有能及时将从下水道挖出的污泥运走、美化环境和优化交通的优点。
权利要求书
1.一种污泥运输装置，其特征在于：所述污泥运输装置包括车体和设置在车体上的储泥罐，所述储泥罐包括罐体、设置在罐体顶部的入口和设置在罐体一侧的出口;所述出口上设置有出口门，所述车体上设置有用于关闭和打开出口门的开关门装置，所述车体上还设置有用于抬起罐体倾倒污泥的起重装置。
2.根据权利要求1所述的污泥运输装置，其特征在于，所述车体上还设置有拖车连接件。
3.根据权利要求1所述的污泥运输装置，其特征在于，所述起重装置包括架设在车体上的转轴;一端固定在转轴上，另一端固定在罐体一端的绳子;以及转向滑轮;所述转向滑轮设置在滑轮支撑杆一端，所述绳子架设在转向滑轮上，所述滑轮支撑杆设置在车体上。
4.根据权利要求3所述的污泥运输装置，其特征在于，所述转轴上环设有带凹槽的固定盘，所述车体上设置有与凹槽匹配的齿片，所述齿片用于限制固定盘的旋转。
5.根据权利要求1所述的污泥运输装置，其特征在于，所述开关门装置包括一套设在固定杆内的活动杆;所述活动杆一端连接有用于压合出口门的门卡，另一端通过弹簧与固定杆连接;所述车体上还设置有用于防止活动杆旋转的卡钩84。
6.根据权利要求1所述的污泥运输装置，其特征在于，所述入口上设置有入口门。
7.根据权利要求1所述的污泥运输装置，其特征在于，所述起重装置设置在与出口相对的一侧。
说明书
一种污泥运输装置
技术领域
本实用新型涉及一种运输装置，具体涉及一种污泥运输装置。
背景技术
现有的市政下水道里的污泥被挖出后通常被堆放在路边，等累积到一定量后才派大型污泥运输车将污泥运走，在堆放期间，污泥不紧对周边的空气产生严重污染，还严重占道，影响交通和城市市容。
实用新型内容
为解决上述问题，本实用新型提供一种能及时将从下水道挖出的污泥运走的污泥运输装置。

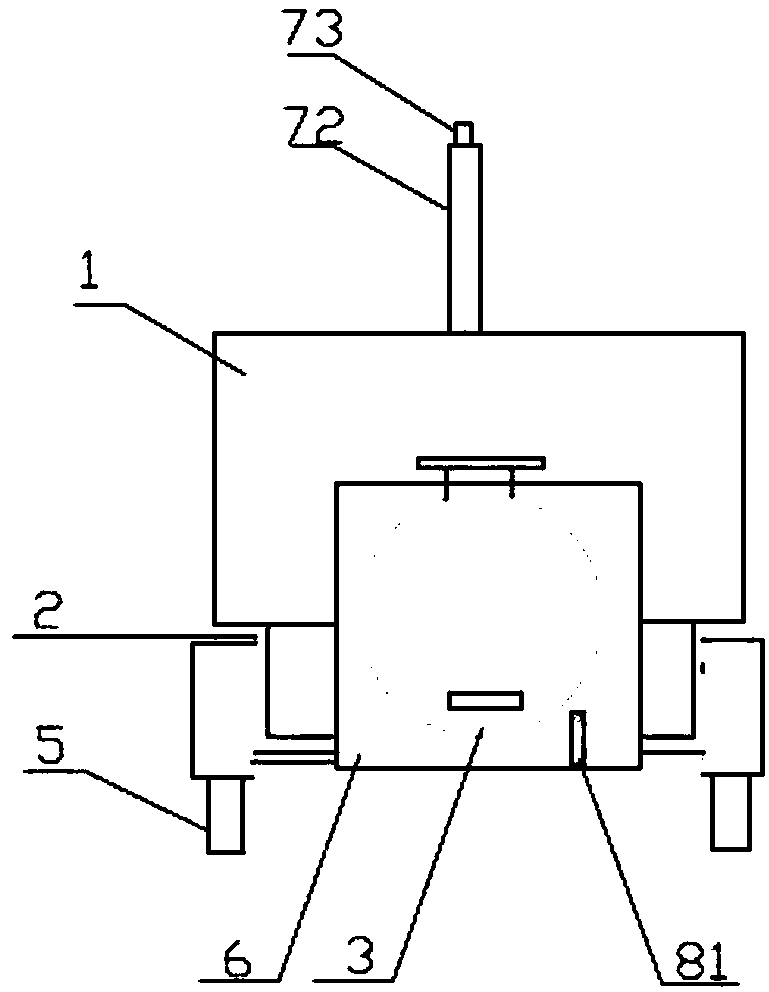

为了实现以上目的，本实用新型采用如下技术方案：一种污泥运输装置，所述污泥运输装置包括车体和设置在车体上的储泥罐，所述储泥罐包括罐体、设置在罐体顶部的入口和设置在罐体一侧的出口;所述出口上设置有出口门，所述车体上设置有用于关闭和打开出口门的开关门装置，所述车体上还设置有用于抬起罐体倾倒污泥的起重装置。污泥从入口进入罐体，污泥运输装置将污泥运至目的地后，起重装置抬起罐体一端，将污泥从出口倒出。
所述车体上还设置有拖车连接件。便于将污泥运输装置运至目的地。
所述起重装置包括架设在车体上的转轴;一端固定在转轴上，另一端固定在罐体一端的绳子;以及转向滑轮;所述转向滑轮设置在滑轮支撑杆一端，所述绳子架设在转向滑轮上，所述滑轮支撑杆设置在车体上。通过转动转轴实现起重，省力又方便。
所述转轴上环设有带凹槽的固定盘，所述车体上设置有与凹槽匹配的齿片，所述齿片用于限制固定盘的旋转。当罐体一端被抬至合适高度后，将齿片插入凹槽，则固定盘停止转动，从而使转轴停止转动，继而使罐体保持一定的状态，便于倾倒污泥并清理罐体。
所述开关门装置包括一套设在固定杆内的活动杆;所述活动杆一端连接有用于压合出口门的门卡，另一端通过弹簧与固定杆连接;所述车体上还设置有用于防止活动杆旋转的卡钩84。在污泥运输过程中卡钩84勾住活动杆，防止活动杆转动，从而防止门卡滑动，保证门卡压合出门口，防止污泥泄露。
所述入口上设置有入口门。
所述起重装置设置在与出口相对的一侧。便于倾倒污泥。
本实用新型的技术方案具有能及时将从下水道挖出的污泥运走、美化环境和优化交通的优点。
