申请日2016.12.12
公开(公告)日2017.06.13
IPC分类号F04D29/22; F04D29/24; F04D7/04
摘要
本申请公开了一种弧形叶片污水泵，包括叶轮和设置在叶轮上的多个叶片，叶片的头部靠近叶轮的中心设置，叶片的尾部延伸至叶轮的边缘，并且头部和尾部之间具有周向弯曲弧度，全部叶片沿同一方向周向弯曲;叶片的底部与叶轮连接，底部与所述叶片的顶部之间具有轴向弯曲弧度。本实用新型中，对叶片进行了改进，使得叶片既具有周向弯曲弧度又具有轴向弯曲弧度，通过在叶片上设置周向弯曲弧度并使全部叶片向同一方向设置，能够增大相邻叶片之间的间隙，令杂质能更容易通过叶轮，同时使叶片还具有轴向弯曲弧度，提高了导流效果，有利于杂质的通过，所以显著减少了杂质卡塞现象的发生，进而降低了叶片的磨损程度，使得弧形叶片污水泵具有更长的使用寿命。
权利要求书
1.一种弧形叶片污水泵，包括叶轮和设置在所述叶轮上的多个叶片，其特征在于，所述叶片的头部靠近所述叶轮的中心设置，所述叶片的尾部延伸至所述叶轮的边缘，并且所述头部和所述尾部之间具有周向弯曲弧度，全部所述叶片沿同一方向周向弯曲;所述叶片的底部与所述叶轮连接，所述底部与所述叶片的顶部之间具有轴向弯曲弧度。
2.根据权利要求1所述的弧形叶片污水泵，其特征在于，从所述头部向所述尾部靠近的方向上，所述叶片的所述轴向弯曲弧度逐渐增大。
3.根据权利要求1所述的弧形叶片污水泵，其特征在于，全部所述叶片在所述叶轮的周向上均匀分布。
4.根据权利要求3所述的弧形叶片污水泵，其特征在于，所述叶片为关于所述叶轮的中心对称设置的两个。
说明书
一种弧形叶片污水泵
技术领域
本实用新型涉及污水泵技术领域，特别涉及抽吸污水的一种弧形叶片污水泵。
背景技术
用于抽吸污水的污水泵是工业生产中较为常见的一种水泵，目前市场上销售的污水泵，其叶轮上设置的叶片一般都为直线性叶片，此种叶片不仅相互之间的间距较小，而且其对污水的加压、导流效果也不是很好，当污水中的大颗粒杂质冲击叶片之后，由于通过空间小、导流效果差，所以非常容易使杂质卡塞在叶片与相邻部件之间，每当叶片转动到杂质的卡塞部位时，都会与杂质之间发生撞击、摩擦，令叶片的磨损程度大大增大。
因此，如何减小叶片的磨损程度，已经成为目前本领域技术人员亟待解决的问题。
实用新型内容
有鉴于此，本实用新型提供了一种新型的弧形叶片污水泵，通过对其结构进行改造，能够减少杂质的卡塞，从而降低叶片的磨损程度，使得污弧形叶片污水泵具有更长的使用寿命。
为了达到上述目的，本实用新型提供如下技术方案：
一种弧形叶片污水泵，包括叶轮和设置在所述叶轮上的多个叶片，所述叶片的头部靠近所述叶轮的中心设置，所述叶片的尾部延伸至所述叶轮的边缘，并且所述头部和所述尾部之间具有周向弯曲弧度，全部所述叶片沿同一方向周向弯曲;所述叶片的底部与所述叶轮连接，所述底部与所述叶片的顶部之间具有轴向弯曲弧度。
优选的，上述弧形叶片污水泵中，从所述头部向所述尾部靠近的方向上，所述叶片的所述轴向弯曲弧度逐渐增大。
优选的，上述弧形叶片污水泵中，全部所述叶片在所述叶轮的周向上均匀分布。
优选的，上述弧形叶片污水泵中，所述叶片为关于所述叶轮的中心对称设置的两个。

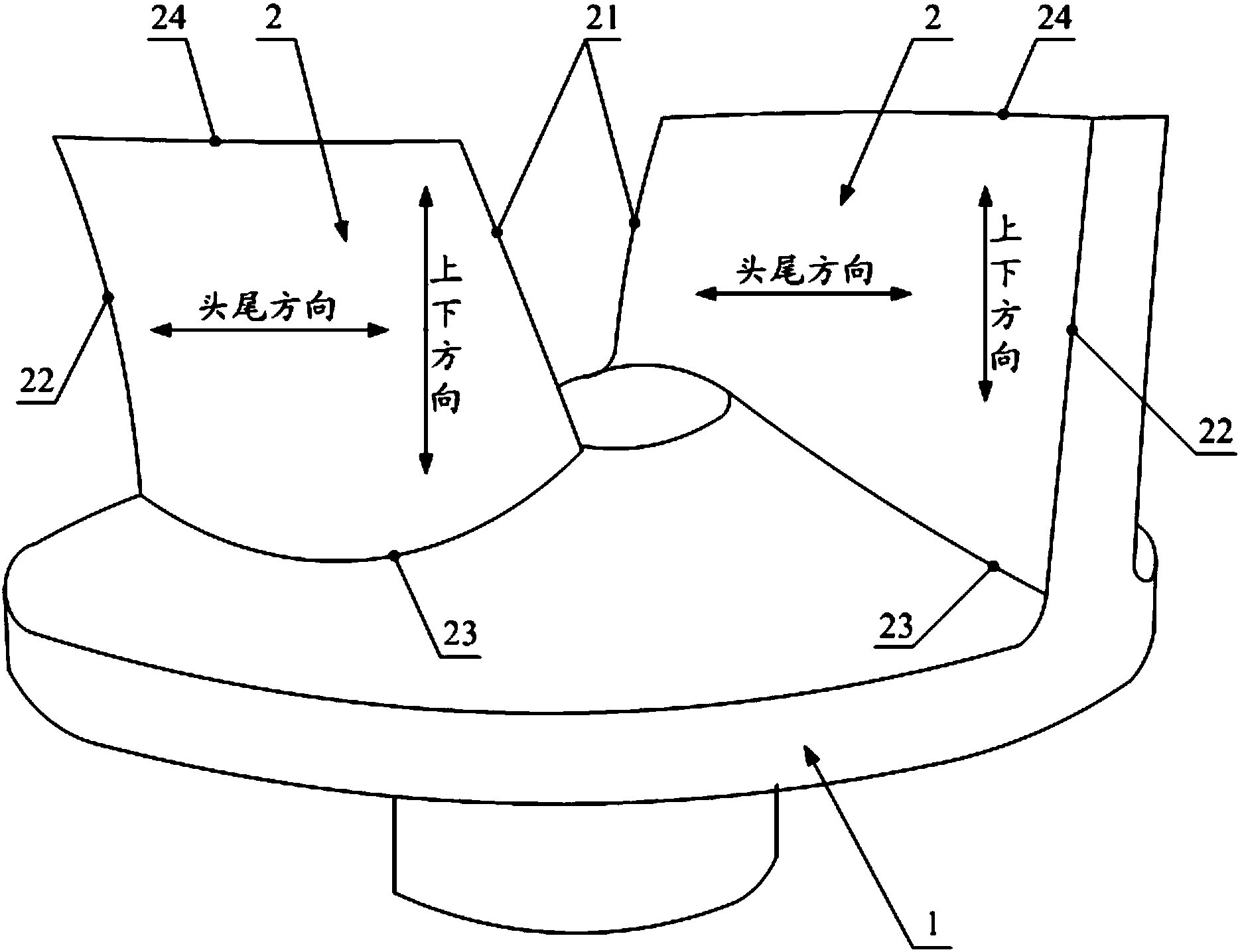

本实用新型提供的弧形叶片污水泵，同样包括叶轮和设置在叶轮上的多个叶片，其与现有技术的不同之处在于，对叶片的结构及设置方式进行了改进，具体的是令叶片的头部靠近叶轮的中心设置，尾部则延伸至叶轮的边缘部位，并且使叶片在从头部到尾部的方向上具有周向弯曲弧度(此周向指的是叶轮的周向，即令叶片从头部到尾部如叶轮的边缘般弯曲)，同时为了保证相邻叶片之间具有足够大的间隙，令全部的叶片沿同一方向(顺时针或逆时针)周向弯曲;叶片的底部与叶轮连接，同时还令底部与顶部之间具有轴向弯曲弧度(此轴向指的是叶轮的轴向，即令叶片在沿轴向延伸的同时发生弯曲)，从而提高对液体的导流效果。本实用新型提供的弧形叶片污水泵，对叶片进行了改进，使得叶片既具有周向弯曲弧度又具有轴向弯曲弧度，通过在叶片上设置周向弯曲弧度并使得全部叶片向同一方向设置，能够增大相邻叶片之间的间隙，令杂质能够更容易通过叶轮，同时使叶片还具有轴向弯曲弧度，能够提高对液体的导流效果，也有利于杂质的通过，所以显著减少了杂质卡塞现象的发生，进而降低了叶片的磨损程度，使得弧形叶片污水泵具有更长的使用寿命。
