申请日2016.12.07
公开(公告)日2017.03.22
IPC分类号E03B1/02; E03B11/10; E03B11/12
摘要
本发明涉及一种冷凝水、降温水及废水热能回收系统，包括设在高处的存储罐，分别连接存储罐的供水装置和用水设备，存储罐的底部设有出水孔，用于连接需要供水的用水设备，存储罐上部设有进水接口和排气接口，进水接口连接供水装置。本发明主要是依靠供水装置将收集到的冷凝水或降温水分别加压输送到存储罐中存放，然后再将冷凝水或降温水分别输送到需要热水的设备中进行重复利用，起到循环利用的目的。
权利要求书

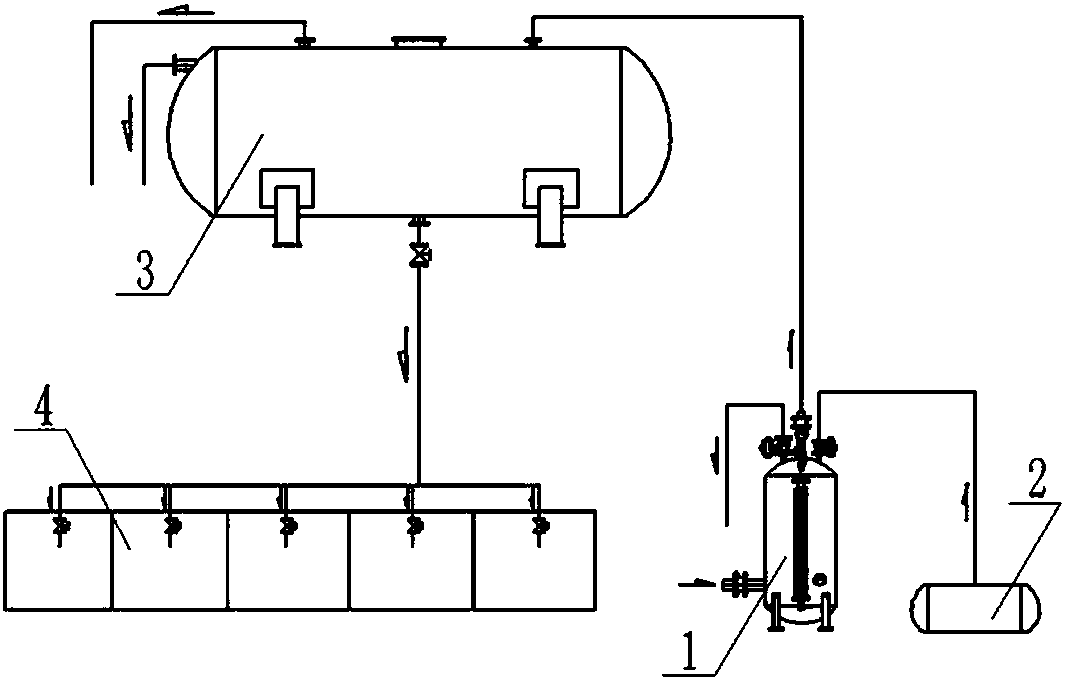

1.一种冷凝水回收、降温水及废水热能系统，其特征在于：包括设在高处的存储罐(3)，分别连接存储罐(3)的供水装置(1)和用水设备(4)，存储罐(3)的底部设有出水孔(306)，用于连接需要供水的用水设备(4)，存储罐(3)上部设有进水接口(302)和排气接口(304)，进水接口(302)连接供水装置(1)。
2.如权利要求1所述的冷凝水、降温水及废水热能回收系统，其特征在于：所述的供水装置(1)包括罐体(101)和空气加压机(2)，所述的罐体(101)下部设有进水口(109)和出水口(105)，以及连接空气加压机(2)的进气口(104)和用于排气的排气口(108);所述的进水口(109)和出水口(105)上设有单向阀(106、110)，进气口(104)和排气口(108)上设有气动阀(103)。
3.如权利要求2所述的冷凝水、降温水及废水热能回收系统，其特征在于：所述的罐体(101)内设有水位传感器、温度感应器和压力传感器，温度感应器和压力传感器分别连接压力表(107)和温度表(111)。
4.如权利要求2所述的冷凝水、降温水及废水热能回收系统，其特征在于：所述的存储罐(3)上部还设有溢流口(305)，溢流口(305)上设有电磁阀和水位传感器。
5.如权利要求3或4所述的冷凝水、降温水及废水热能回收系统，其特征在于：所述的存储罐(3)上部还设有用于检修的检修口(303)，检修口(303)上盖有检修盖。
6.如权利要求5所述的冷凝水回收、降温水及废水热能系统，其特征在于：所述的罐体(101)上设有用于观察的透明液位计(102)。
7.如权利要求1所述的冷凝水、降温水及废水热能回收系统，其特征在于：所述的存储罐(3)外部设有保温层。
说明书
一种冷凝水、降温水及废水热能回收系统
技术领域
本发明涉及供水技术领域，涉及水资源回收利用和供水技术领域，尤其涉及冷凝水、降温水及废水热能回收系统。
背景技术
众所周知，印染过程耗能量大，蒸汽和电的消耗往往占生产成本的30-45%，因此，如何降低能耗，是决定工厂在激烈的市场竞争中能否实现可持续发展的关键之一。在高温染色装置中产生了在很多的冷凝水或者废水热能，传统的技术通常无法将该冷凝水或者废水热能进行有效的回收，因此造成很很多的资源浪费。而现在也出现了一下关于冷凝水或者废水热能回收利用的方案，但这些放还存在很多问题，如下专利：
中国专利，专利申请号：201310374821.7该实用新型公开了一种种染色冷凝水冷却水回收再利用系统，包括进水池、输水管道、高温染色机、排水管道、收集管道和回收池，所述进水池与输水管道固定连接，输水管道与若干高温染色机依次固定连接，所有高温染色机的排水管道均与收集管道固定连接，收集管道的出口处与回收池固定连接。该实用新型还存在对于冷凝水的利用率不高的问题。
鉴于此，克服该现有技术所存在的缺陷是本技术领域亟待解决的问题。
发明内容
本发明要解决的技术问题是提供一种冷凝水、降温水及废水热能回收系统。
本发明采用如下技术方案：
本发明提供了一种冷凝水、降温水及废水热能回收系统，包括设在高处的存储罐，分别连接存储罐的供水装置和用水设备，存储罐的底部设有出水孔，用于连接需要供水的用水设备，存储罐上部设有进水接口和排气接口，进水接口连接供水装置。本发明主要是依靠供水装置将收集到的冷凝水或降温水分别加压输送到存储罐中存放，然后再将冷凝水分别输送到需要热水的设备中进行重复利用，起到循环利用的目的。
所述的供水装置包括罐体和空气加压机，所述的罐体下部设有进水口和出水口，以及连接空气加压机的进气口和用于排气的排气口;所述的进水口和出水口上设有单向阀，进气口和排气口上设有气动阀。本发明的供水装置当冷凝水从进水口进入罐体后，罐体内的冷凝水或降温水到达一个设定的水位后，通过一个空气压缩机给罐体进行加压，然后从出水口将冷凝水或降温水输送到较高位置的存储罐中集中存放，而不采用传统的水泵输送的方式，使得设备的维护更加方便和寿命更加长，而且空气压缩机设为不连续作业有效的减少功耗，起到了节能环保的目的。
所述的罐体内设有水位传感器、温度感应器和压力传感器，温度感应器和压力传感器分别连接压力表和温度表。本发明的通过设置传感器能够更好的更直观的实时监控罐体内的温度和压力，有效的保证罐体的安全性，增加设备的使用寿命。
所述的存储罐上部还设有溢流口，溢流口上设有电磁阀和水位传感器。
所述的存储罐上部还设有用于检修的检修口，检修口上盖有检修盖。
所述的罐体上设有用于观察的透明液位计。
所述的存储罐外部设有保温层。经过设置一个保温层能够有效的保证存储罐内冷凝水或降温水的温度。
与现有技术相比，本发明的有益效果在于：
本发明由于只需功率较低的空气压缩机作为动力，而且该空气压缩机为不连续工作，使得电耗更加小，有效的保证节能;被系统采用全封闭的形式进行冷凝水或降温水回收，使得回收效率更加高;本系统不需要专人管理节约了有效的降低用工成本，使得冷凝水回收更加智能;本系统使用空气压缩机均没有跟高温冷凝水接触，有效的保证了设备的安全和寿命。
