申请日2017.03.07
公开(公告)日2017.11.07
IPC分类号C02F3/30
摘要

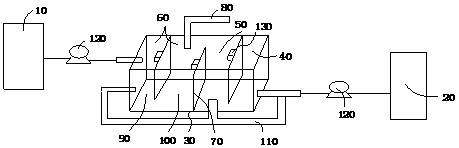

本实用新型提供了一种污水生物处理设备，属于污水处理技术领域，包括高浓度污水收集池、清水回收池以及加药装置，还包括由隔离插板分隔而成的，具有至少两个污水处理区的折流板污水处理器，折流板污水处理器的污水输入端与高浓度污水收集池连通，其输出端与清水回收池连通;每个污水处理区设置有加药装置，加药装置包括漏斗、输送筒、阀门以及搅拌组件，漏斗连通输送筒，输送筒连接污水处理区，阀门安装在输送筒上，搅拌组件安装在输送筒内。该污水生物处理设备使用方便，污水的处理效果好。该污水生物处理设备使用方便，污水的处理效果好，处理后的污水能直接排放到环境中，对环境没有任何的污染。
权利要求书
1.一种污水生物处理设备，其特征在于,包括高浓度污水收集池、清水回收池以及加药装置，还包括由隔离插板分隔而成的，具有至少两个污水处理区的折流板污水处理器，所述折流板污水处理器的污水输入端与高浓度污水收集池连通，其输出端与所述清水回收池连通;每个所述污水处理区设置有所述加药装置，所述加药装置包括漏斗、输送筒、阀门以及搅拌组件，所述漏斗的缩口端连通所述输送筒，所述输送筒的远离漏斗的端部连接对应的所述污水处理区，所述阀门安装在所述输送筒上，所述搅拌组件包括输送轴、多个输送叶片以及一个电机，所述电机的输出轴驱动连接所述输送轴，驱使所述输送轴转动，多个所述输送叶片安装在输送轴上，且多个所述输送叶片沿着所述输送轴的中轴线方向呈螺旋线状排布，所述搅拌组件安装在所述输送筒内。
2.根据权利要求1所述的一种污水生物处理设备，其特征在于，所述折流板污水处理器包括与清水回收池连通的好氧污水处理区、缺氧污水处理区和至少一个厌氧污水处理区，好氧污水处理区、缺氧污水处理区和厌氧污水处理区通过隔离插板分隔而成，厌氧污水处理区与缺氧污水处理区之间通过固定的隔离插板在顶部相互连通，好氧污水处理区与缺氧污水处理区之间通过活动的隔离插板的开启在下部相互连通;折流板污水处理器的输入端位于厌氧污水处理区，输出端位于好氧污水处理区。
3.根据权利要求2所述的一种污水生物处理设备，其特征在于，所述厌氧污水处理区包括产酸相厌氧污水处理区和产甲烷相厌氧污水处理区，折流板污水处理器的输入端位于产酸相污水处理区，产酸相厌氧污水处理区和产甲烷相厌氧污水处理区通过固定的隔离插板隔开，并在底部相互连通，厌氧污水处理区通过产甲烷相厌氧污水处理区与缺氧污水处理区连通。
4.根据权利要求3所述的一种污水生物处理设备，其特征在于，在所述厌氧污水处理区与缺氧污水处理区的顶部设置有气体排放管。
5.根据权利要求1所述的污水生物处理设备，其特征在于，所述漏斗的垂直于其中轴线方向的截面呈圆环形，所述输送筒的筒腔为圆柱形腔，所述输送筒的中轴线与所述漏斗的中轴线垂直设置。
6.根据权利要求1所述的污水生物处理设备，其特征在于，所述加药装置还包括端盖，所述端盖盖装在所述漏斗的敞口端。
7.根据权利要求6所述的污水生物处理设备，其特征在于，所述端盖与所述漏斗之间设置有密封圈。
说明书
污水生物处理设备
技术领域
本实用新型涉及污水处理技术领域，具体而言，涉及一种污水生物处理设备。
背景技术
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题。对于在水资源短缺，水污染又严重的情况下，需要对被污染的水进行处理，使这些被污染的水处理后能重新被利用。因此，需要提供一种污水处理设备来对污水进行处理，减小环境污染。
实用新型内容
本实用新型的目的在于提供一种污水生物处理设备，以改善传统的污水没有及时得到处理而导致环境污染的问题。
本实用新型的实施例是这样实现的：
基于上述第一目的，本实用新型提供了一种污水生物处理设备，包括高浓度污水收集池、清水回收池以及加药装置，还包括由隔离插板分隔而成的，具有至少两个污水处理区的折流板污水处理器，所述折流板污水处理器的污水输入端与高浓度污水收集池连通，其输出端与所述清水回收池连通;每个所述污水处理区设置有所述加药装置，所述加药装置包括漏斗、输送筒、阀门以及搅拌组件，所述漏斗的缩口端连通所述输送筒，所述输送筒的远离漏斗的端部连接对应的所述污水处理区，所述阀门安装在所述输送筒上，所述搅拌组件包括输送轴、多个输送叶片以及一个电机，所述电机的输出轴驱动连接所述输送轴，驱使所述输送轴转动，多个所述输送叶片安装在输送轴上，且多个所述输送叶片沿着所述输送轴的中轴线方向呈螺旋线状排布，所述搅拌组件安装在所述输送筒内。
在本实用新型较佳的实施例中，所述折流板污水处理器包括与清水回收池连通的好氧污水处理区、缺氧污水处理区和至少一个厌氧污水处理区，好氧污水处理区、缺氧污水处理区和厌氧污水处理区通过隔离插板分隔而成，厌氧污水处理区与缺氧污水处理区之间通过固定的隔离插板在顶部相互连通，好氧污水处理区与缺氧污水处理区之间通过活动的隔离插板的开启在下部相互连通;折流板污水处理器的输入端位于厌氧污水处理区，输出端位于好氧污水处理区。
在本实用新型较佳的实施例中，所述厌氧污水处理区包括产酸相厌氧污水处理区和产甲烷相厌氧污水处理区，折流板污水处理器的输入端位于产酸相污水处理区，产酸相厌氧污水处理区和产甲烷相厌氧污水处理区通过固定的隔离插板隔开，并在底部相互连通，厌氧污水处理区通过产甲烷相厌氧污水处理区与缺氧污水处理区连通。
在本实用新型较佳的实施例中，在所述厌氧污水处理区与缺氧污水处理区的顶部设置有气体排放管。
在本实用新型较佳的实施例中，所述漏斗的垂直于其中轴线方向的截面呈圆环形，所述输送筒的筒腔为圆柱形腔，所述输送筒的中轴线与所述漏斗的中轴线垂直设置。
在本实用新型较佳的实施例中，所述加药装置还包括端盖，所述端盖盖装在所述漏斗的敞口端。
在本实用新型较佳的实施例中，所述端盖与所述漏斗之间设置有密封圈。
本实用新型实施例的有益效果是：
综上所述，本实用新型实施例提供了一种污水生物处理设备，其结构简单合理，便于制造加工，安装与使用方便，同时，该污水生物处理设备使用方便，污水的处理效果好，处理后的污水能直接排放到环境中，对环境没有任何的污染，对环境不造成任何的伤害，性能稳定，污水生物处理设备的安全性能高。具体如下：
本实施例提供的污水生物处理设备，通过在高浓度污水收集池和清水回收池之前连接一个折流板污水处理器，这样，当不同种类的污废水经高浓度污水收集池进入由隔离插板分隔而成的多个污水处理区的污水处理器后，由于不同的污水处理区内的污水处理微生物不同，从而使不同种类以及不同浓度的污水都能在经过不同的处理区域时，得到有效的处理，既减少了污水处理设施的重复建设，降低了污水处理的投资成本，又提高了污水处理的效果，保护了环境。同时，在加药装置添加药物时，药物能很好的落入污水处理区，便于与污水混合，污水处理效果好。
