申请日2017.03.06
公开(公告)日2017.10.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种节能的小区生活污水处理系统。一种小区生活污水处理系统，包括处理池，其特征是：所述处理池包括深水槽，所述深水槽设有与向深水槽中输水的输水管，所述输水管上设有输水泵，所述深水槽上端的侧面设有第一出水口，所述深水槽面向第一出水口一侧设有浅水槽。输水泵通过输水管向处理池中的深水槽输水，由于在深水槽中无法得到足够的氧气供应，因此在深水槽中会进行厌氧分解。在深水槽中的厌氧分解过的水通过第一出水口进入浅水槽中，在浅水槽中由于水面比较浅可以与氧气充分接触，因此在浅水槽中进行有氧分解和吸收。因为不需要使用曝气机就实现了有氧分解，所以在使用过程中的时候就更加节能。
权利要求书

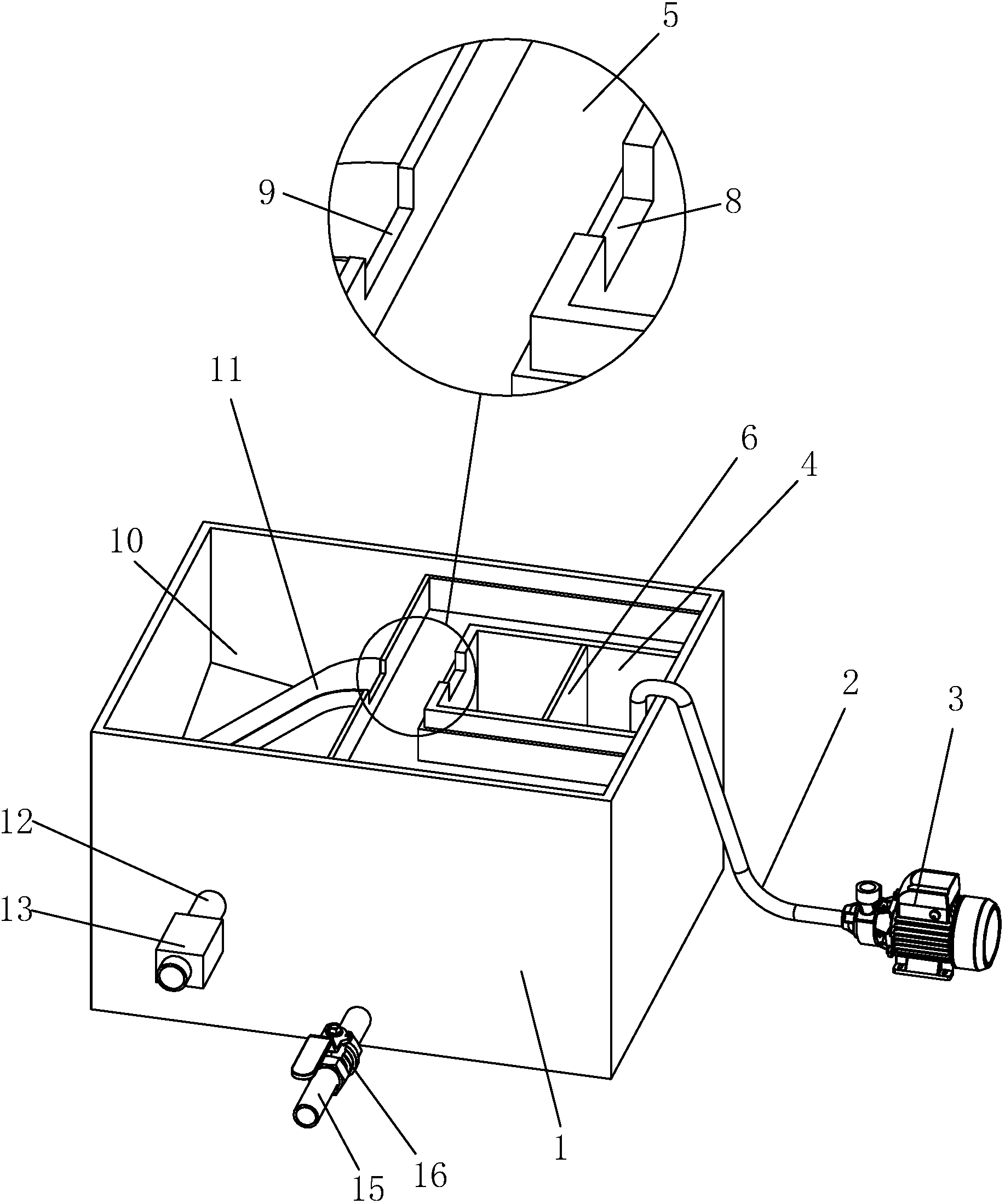

1.一种小区生活污水处理系统，包括处理池(1)，其特征是：所述处理池(1)包括深水槽(4)，所述深水槽(4)设有与向深水槽(4)中输水的输水管(2)，所述输水管(2)上设有输水泵(3)，所述深水槽(4)上端的侧面设有第一出水口(8)，所述深水槽(4)面向第一出水口(8)一侧设有浅水槽(5)。
2.根据权利要求1所述的小区生活污水处理系统，其特征是：所述输水管(2)和深水槽(4)的连接处为深水槽(4)背向第一出水口(8)一侧，所述深水槽(4)的中部设有将深水槽(4)的第一出水口(8)侧和输水管(2)侧隔开的隔板(6)，所述隔板(6)的下端设有连通口(7)。
3.根据权利要求1所述的小区生活污水处理系统，其特征是：所述浅水槽(5)上端背向深水槽(4)一侧设有第二出水口(9)，所述处理池(1)设有位于第二出水口(9)下方的沉淀槽(10)，所述沉淀槽(10)上端设有溢流管(12)。
4.根据权利要求3所述的小区生活污水处理系统，其特征是：所述溢流管(12)设有过滤器(13)。
5.根据权利要求3所述的小区生活污水处理系统，其特征是：所述沉淀槽(10)设有倾斜槽底(14)，所述槽底(14)的最低点设有排污管(15)，所述排污管(15)上设有排污阀(16)。
6.根据权利要求3所述的小区生活污水处理系统，其特征是：所述第二出水口(9)设有导流管(11)，所述导流管(11)背向浅水槽(5)的一端贴近沉淀槽(10)的内壁。
7.根据权利要求1所述的小区生活污水处理系统，其特征是：所述浅水槽(5)呈三面包围的状态将深水槽(4)包围在中间。
说明书
小区生活污水处理系统
技术领域
本实用新型涉及水处理领域，特别涉及一种小区生活污水处理系统。
背景技术
中国水资源人均占有量少，空间分布不平衡。随着中国城市化、工业化的加速，水资源的需求缺口也日益增大。在这样的背景下，污水处理行业成为新兴产业，与自来水生产、供水、排水、中水回用行业处于同等重要地位。
授权公告号为CN205170615U的实用新型专利公开了一种小区生活污水处理系统。该实用新型通过厌氧池和好氧池对污水中的有机高分子污染物进行分解。但是该实用新型存在以下问题：通过曝气机对好氧池中的水进行曝气处理，满足好氧微生物的需求，曝气机在使用的过程中需要不断地通入大量的气体，消耗大量能源。
实用新型内容
本实用新型的目的是提供一种节能的小区生活污水处理系统。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种小区生活污水处理系统，包括处理池，其特征是：所述处理池包括深水槽，所述深水槽设有与向深水槽中输水的输水管，所述输水管上设有输水泵，所述深水槽上端的侧面设有第一出水口，所述深水槽面向第一出水口一侧设有浅水槽。
通过上述技术方案，输水泵通过输水管向处理池中的深水槽输水，由于在深水槽中无法得到足够的氧气供应，因此在深水槽中会进行厌氧分解。在深水槽中的厌氧分解过的水通过第一出水口进入浅水槽中，在浅水槽中由于水面比较浅可以与氧气充分接触，因此在浅水槽中进行有氧分解和吸收。因为不需要使用曝气机就实现了有氧分解，所以在使用过程中的时候就更加节能。
进一步设置为：所述输水管和深水槽的连接处为深水槽背向第一出水口一侧，所述深水槽的中部设有将深水槽的第一出水口侧和输水管侧隔开的隔板，所述隔板的下端设有连通口。
通过上述技术方案，在深水槽中的中间通过隔板将深水槽隔成两半，使得通过输水管进入深水槽的污水不会没有经过厌氧分解直接流到第一出水口，而是只有经过深水槽底部厌氧分解之后才能通过连通口输送到第一出水口的一侧。
进一步设置为：所述浅水槽上端背向深水槽一侧设有第二出水口，所述处理池设有位于第二出水口下方的沉淀槽，所述沉淀槽上端设有溢流管。
通过上述技术方案，设置沉淀槽来收集浅水槽排出的水，在经过沉淀槽沉淀之后再，水通过溢流管溢流出去，由于溢流的是上方的经过沉淀的水，溢流出来的水更加干净。
进一步设置为：所述溢流管设有过滤器。
通过上述技术方案，设置过滤器来进一步过滤溢流管流出的水，使得流出的水更加干净。
进一步设置为：所述沉淀槽设有倾斜槽底，所述槽底的最低点设有排污管，所述排污管上设有排污阀。
通过上述技术方案，设置沉淀槽的槽底倾斜，然后通过槽底的最低点连接排污管，打开排污阀就可以将沉淀在沉淀槽底部的沉淀物和沉淀槽内部的水一起排放出去。
进一步设置为：所述第二出水口设有导流管，所述导流管背向浅水槽的一端贴近沉淀槽的内壁。
通过上述技术方案，设置导流管来引导第二出水口的水流到沉淀槽中的时候会沿着内壁缓慢流动，这样就水流到沉淀槽中的时候就不会激起大量的水花，影响沉淀槽中沉淀的效果。
进一步设置为：所述浅水槽呈三面包围的状态将深水槽包围在中间。
通过上述技术方案，设置浅水槽为三面包围深水槽的状态，使得浅水槽的面积尽可能的广，而且这样设置即使输水泵的输水速度过快导致水从深水槽的侧面溢出来的时候也不会直接流到外面，而是流到浅水槽内。
综上所述，本实用新型的有益效果为：
1、设置深水槽和浅水槽来使得污水分别在深水槽和浅水槽中进行厌氧分解和有氧分解，而不需要使用曝气机来曝气处理;
2、设置隔板来使得输送到深水槽中的水不会直接从第一出水口排放出去，只有经过深水槽底部进行厌氧分解之后从隔板上的连通口才能到达第一出水口的位置。
