申请日2016.12.02
公开(公告)日2017.06.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种带有传感器的污水处理装置，所述罐体的内腔上部固定有螺旋输送器架体，所述螺旋输送器向右倾斜设置，所述电机支座内固定有驱动电机，所述螺旋输送器的左端设有出渣管，所述出水管的下端连接处理箱，所述处理箱设置在罐体的内腔底部，所述处理箱上方的罐体内壁设有药剂箱，所述药剂管道的一端设有电磁阀，所述药剂箱的内部设有PH传感器，所述PH传感器与电磁阀电性连接。该带有传感器的污水处理装置，结构合理，实用性强，螺旋输送器的设置，可以将杂质输送到左端并排出，非常方便，而且相比滤网，不需要更换，非常实用，PH传感器的设置，用于检测处理箱中污水的PH值，药剂箱内盛方中和污水的药剂。

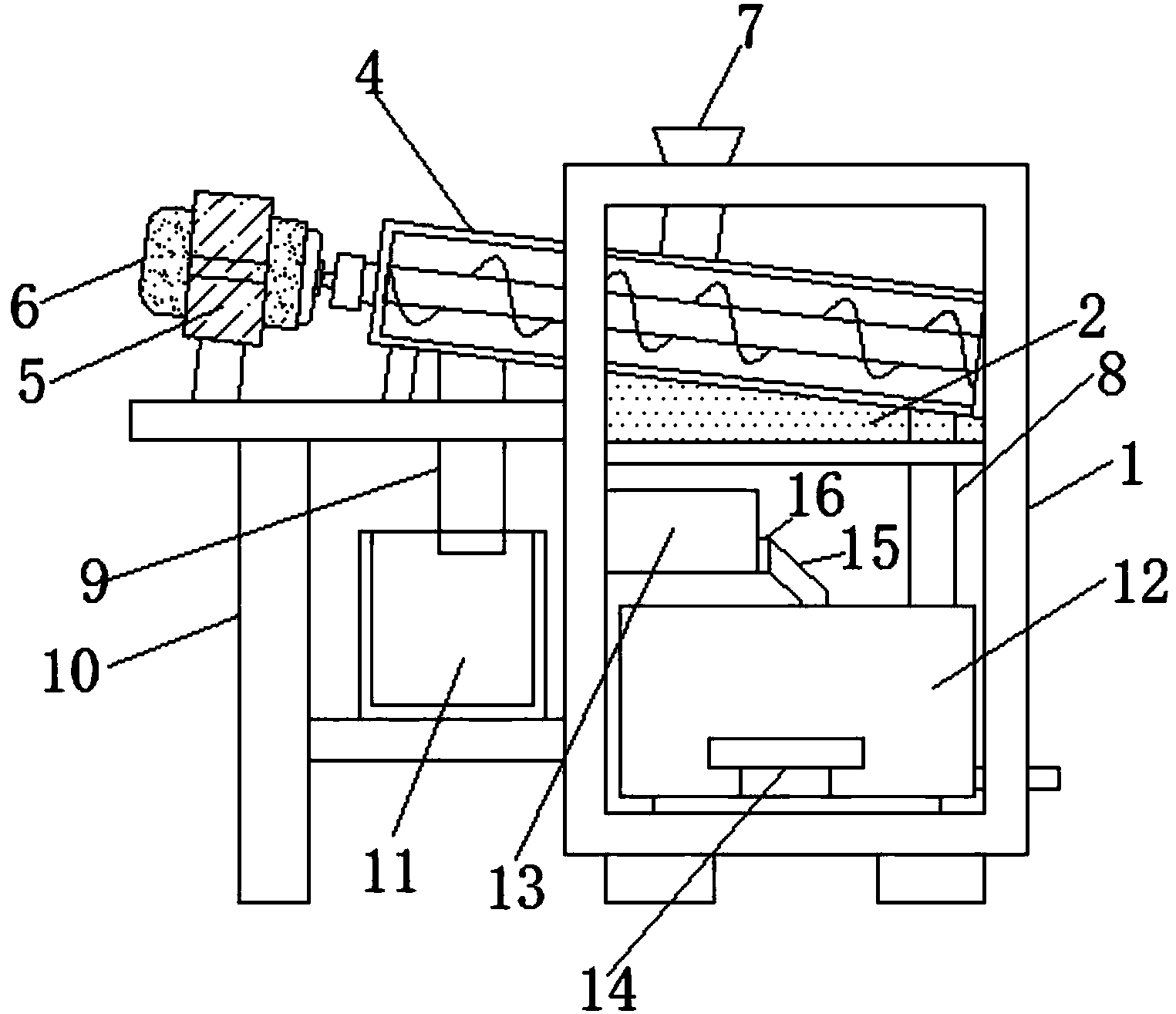

摘要附图
权利要求书
1.一种带有传感器的污水处理装置，包括罐体(1)，其特征在于：所述罐体(1)的内腔上部固定有螺旋输送器架体(2)，所述螺旋输送器架体(2)上设有半环形凹槽(3)，所述半环形凹槽(3)内放置有螺旋输送器(4)，所述螺旋输送器(4)向右倾斜设置，所述罐体(1)的左侧设有支架(10)，所述支架(10)的上端面设有电机支座(5)，所述电机支座(5)内固定有驱动电机(6)，所述罐体(1)的上端面设有进料口(7)，所述进料口(7)通过管道连接螺旋输送器(4)的中部，所述螺旋输送器(4)的左端设有出渣管(9)，所述出渣管(9)的下方设有盛渣桶(11)，所述螺旋输送器(4)的右端设有出水管(8)，所述出水管(8)的下端连接处理箱(12)，所述处理箱(12)设置在罐体(1)的内腔底部，所述处理箱(12)上方的罐体(1)内壁设有药剂箱(13)，所述药剂箱(13)通过药剂管道(15)连接处理箱(12)的上端，所述药剂管道(15)的一端设有电磁阀(16)，所述药剂箱(13)的内部设有PH传感器(14)，所述PH传感器(14)与电磁阀(16)电性连接。
2.根据权利要求1所述的一种带有传感器的污水处理装置，其特征在于：所述电机支座(5)包括上半环(52)和下半环(51)，所述上半环(52)和下半环(51)的一侧转动连接，所述上半环(52)和下半环(51)的另一侧设有凸块(53)，所述凸块(53)之间通过螺杆螺母连接。
3.根据权利要求2所述的一种带有传感器的污水处理装置，其特征在于：所述下半环(51)的底部设有安装板(54)，所述安装板(54)上设有安装孔。
4.根据权利要求2所述的一种带有传感器的污水处理装置，其特征在于：所述上半环(52)和下半环(51)的内壁均设有防护垫。
5.根据权利要求1所述的一种带有传感器的污水处理装置，其特征在于：所述PH传感器(14)的外部设有防护罩。
说明书
一种带有传感器的污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种带有传感器的污水处理装置。
背景技术
现有技术中，污水的处理方法有很多种，中和处理法是废水化学处理法之一。其基本原理是，使酸性废水中的阴离子和阳离子，或使碱性废水中的阴离子与外加的阳离子相互作用，生成弱解离的水分子，同时生成可溶解或难溶解的其他盐类，从而消除它们的有害作用。采用此法可以处理并回收利用酸性废水和碱性废水，可以调节酸性和碱性废水的pH值。
实用新型内容
本实用新型的目的在于提供一种带有传感器的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有传感器的污水处理装置，包括罐体，所述罐体的内腔上部固定有螺旋输送器架体，所述螺旋输送器架体上设有半环形凹槽，所述半环形凹槽内放置有螺旋输送器，所述螺旋输送器向右倾斜设置，所述罐体的左侧设有支架，所述支架的上端面设有电机支座，所述电机支座内固定有驱动电机，所述罐体的上端面设有进料口，所述进料口通过管道连接螺旋输送器的中部，所述螺旋输送器的左端设有出渣管，所述出渣管的下方设有盛渣桶，所述螺旋输送器的右端设有出水管，所述出水管的下端连接处理箱，所述处理箱设置在罐体的内腔底部，所述处理箱上方的罐体内壁设有药剂箱，所述药剂箱通过药剂管道连接处理箱的上端，所述药剂管道的一端设有电磁阀，所述药剂箱的内部设有PH传感器，所述PH传感器与电磁阀电性连接。
优选的，所述电机支座包括上半环和下半环，所述上半环和下半环的一侧转动连接，所述上半环和下半环的另一侧设有凸块，所述凸块之间通过螺杆螺母连接。
优选的，所述下半环的底部设有安装板，所述安装板上设有安装孔。
优选的，所述上半环和下半环的内壁均设有防护垫。
优选的，所述PH传感器的外部设有防护罩。
本实用新型的技术效果和优点：该带有传感器的污水处理装置，结构合理，实用性强，螺旋输送器的设置，可以将杂质输送到左端并排出，非常方便，而且相比滤网，不需要更换，非常实用，PH传感器的设置，用于检测处理箱中污水的PH值，药剂箱内盛方中和污水的药剂。
