申请日2016.12.23
公开(公告)日2017.07.14
IPC分类号B01D50/00; C02F1/52; C02F103/18
摘要
本实用新型公开了一种商标布生产车间废水除尘装置，包括固定底板，所述固定底板上安装有高压离心风机、废水存储罐和净水池，所述高压离心风机和净水池分别位于废水存储罐的两侧，所述废水存储罐的内部设有废水，且废水存储罐的一侧连接有废水输送管，所述废水存储罐的顶端固定有上盖，所述上盖上连接有排气管道，所述废水存储罐与净水池通过输水管连接，所述输水管上安装有水泵和止回阀，所述水泵位于止回阀的一侧，所述净水池的一侧设有排水口。本实用新型通过高压离心风机可将气体经过废水存储罐内部的废水进行过滤除尘，水浴会把一部分灰尘吸附在废水中，然后残留的气体经过过滤网进行再次的吸附过滤，保证了排出气体的清洁。

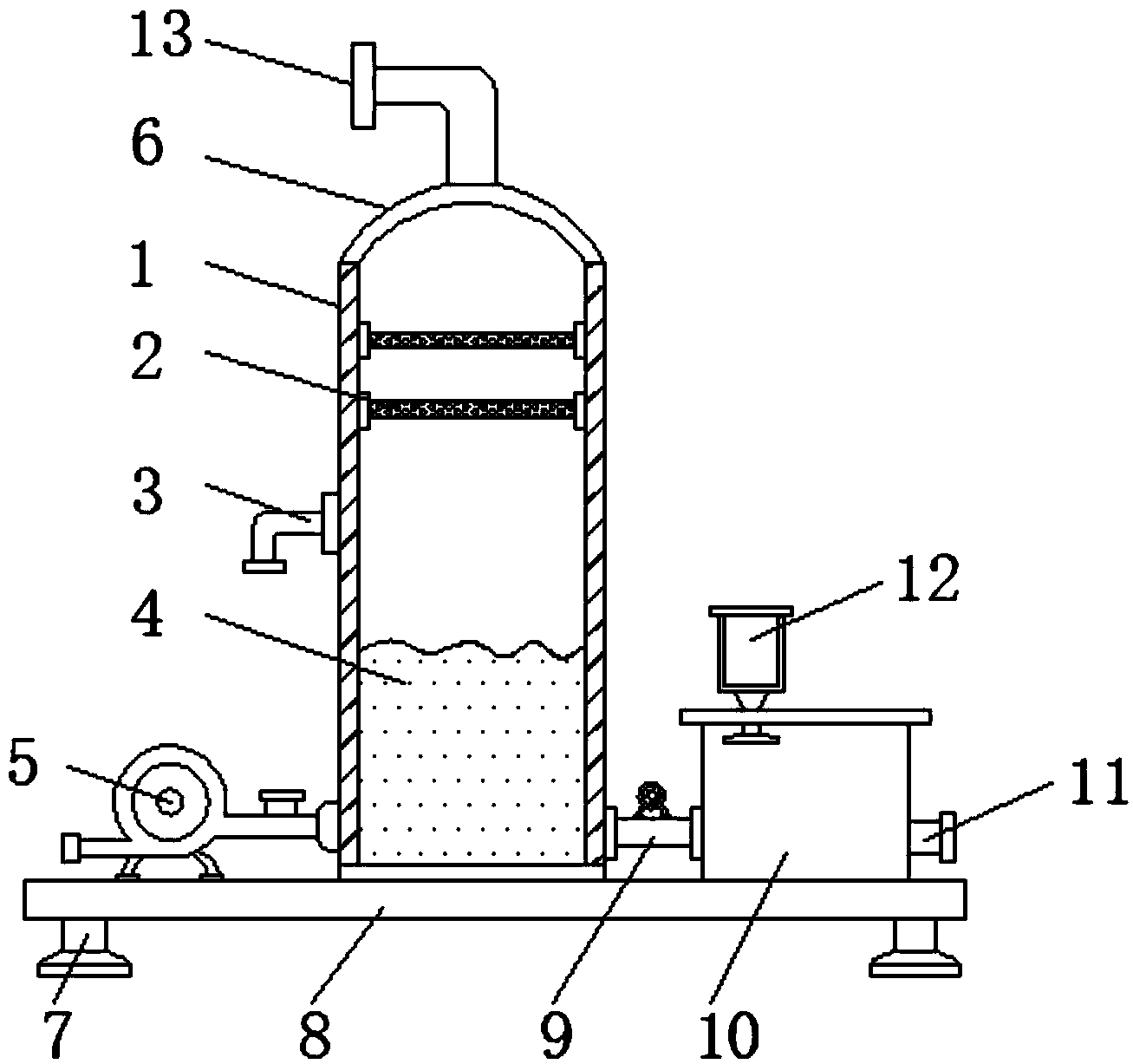

摘要附图
权利要求书
1.一种商标布生产车间废水除尘装置，包括固定底板(8)，其特征在于：所述固定底板(8)上安装有高压离心风机(5)、废水存储罐(1)和净水池(10)，所述高压离心风机(5)和净水池(10)分别位于废水存储罐(1)的两侧，所述废水存储罐(1)的内部设有废水(4)，且废水存储罐(1)的一侧连接有废水输送管(3)，所述废水存储罐(1)的顶端固定有上盖(6)，所述上盖(6)上连接有排气管道(13)，所述废水存储罐(1)与净水池(10)通过输水管(9)连接，所述输水管(9)上安装有水泵(17)和止回阀(18)，所述水泵(17)位于止回阀(18)的一侧，所述净水池(10)的一侧设有排水口(11)。
2.根据权利要求1所述的一种商标布生产车间废水除尘装置，其特征在于：所述净水池(10)的顶端固定有无机絮凝剂存储箱(12)。
3.根据权利要求1所述的一种商标布生产车间废水除尘装置，其特征在于：所述高压离心风机(5)与废水存储罐(1)通过导管连接。
4.根据权利要求1所述的一种商标布生产车间废水除尘装置，其特征在于：所述废水存储罐(1)的内部安装有过滤网(2)，且废水存储罐(1)的表面安装有观察窗口(15)和PLC控制面板(16)，所述观察窗口(15)位于PLC控制面板(16)的一侧，所述废水存储罐(1)的内壁上设有不锈钢保护层(14)。
5.根据权利要求1所述的一种商标布生产车间废水除尘装置，其特征在于：所述固定底板(8)的底端四个拐角处安装有支撑腿(7)。
说明书
一种商标布生产车间废水除尘装置
技术领域
本实用新型涉及废水除尘设备技术领域，具体为一种商标布生产车间废水除尘装置。
背景技术
商标布在生产过程中，通常会产生很多工业废水，这些工业废水包含一些污染物，无法直接排放，需配备相应设施进行环保处理。而且商标布生产车间也需用到锅炉，锅炉在供热过程中必然产生一定的烟尘污染物，为达到环保要求，也需进行除尘处理。传统的商标布生产车间废水除尘装置功能比较单一，除尘效果不是十分的明显，使排出的气体中含有较多的灰尘，从而污染了大气，并且产生的废水没有较好的利用，并且废水的净化效率较低，使商标布生产车间废水除尘装置的使用范围受到很大的局限性。
实用新型内容
本实用新型的目的在于提供一种商标布生产车间废水除尘装置，以解决上述背景技术中提出的除尘效果不是十分的明显，使排出的气体中含有较多的灰尘，从而污染了大气，并且产生的废水没有较好的利用，并且废水的净化效率较低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种商标布生产车间废水除尘装置，包括固定底板，所述固定底板上安装有高压离心风机、废水存储罐和净水池，所述高压离心风机和净水池分别位于废水存储罐的两侧，所述废水存储罐的内部设有废水，且废水存储罐的一侧连接有废水输送管，所述废水存储罐的顶端固定有上盖，所述上盖上连接有排气管道，所述废水存储罐与净水池通过输水管连接，所述输水管上安装有水泵和止回阀，所述水泵位于止回阀的一侧，所述净水池的一侧设有排水口。
优选的，所述净水池的顶端固定有无机絮凝剂存储箱。
优选的，所述高压离心风机与废水存储罐通过导管连接。
优选的，所述废水存储罐的内部安装有过滤网，且废水存储罐的表面安装有观察窗口和PLC控制面板，所述观察窗口位于PLC控制面板的一侧，所述废水存储罐的内壁上设有不锈钢保护层。
优选的，所述固定底板的底端四个拐角处安装有支撑腿。
与现有技术相比，本实用新型的有益效果是：该设备结构科学合理，使用安全方便;通过高压离心风机可将气体经过废水存储罐内部的废水进行过滤除尘，水浴会把一部分灰尘吸附在废水中，然后残留的气体经过过滤网进行再次的吸附过滤，保证了排出气体的清洁，避免直接排出的废气污染大气;通过无机絮凝剂存储箱定量的向净水池投放絮凝剂，可将废水进行净化处理，避免排除的废水污染环境;通过输水管上设有止回阀，止回阀可以避免废水产生倒流的现象，防止出现净水池净化过后的水倒流到废水存储罐内，提高了商标布生产车间废水除尘装置的实用性;通过观察窗口可以观察出废水存储罐内的废水含量，方便使用观察出废水存储罐是否需要添加废水。
