申请日2016.12.23
公开(公告)日2017.07.14
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种钒钛磁铁矿选矿废水处理系统，旨在解决仅通过浓缩池处理的选矿废水不能够满足外排或循环利用要求的问题。该钒钛磁铁矿选矿废水处理系统，包括浓缩池、沉淀池和清水池，还包括反应池和过滤器;所述浓缩池、反应池、沉淀池、过滤器和清水池依次相连;所述反应池包括反应池体、以及分别设置在反应池体上的加药装置、搅拌装置、PH值检测装置和曝气装置。通过该系统处理过程中，选矿废水首先经过浓缩池沉淀除泥，然后经过反应池中和掉选矿废水中的选矿药剂并除去溶融的尾矿细颗粒、悬浮物及部分其他污染物，接着经过沉淀池除去在反应池反应过程中产生的沉淀物，最后经过过滤器过滤得到能够满足外排或循环利用要求的清水。

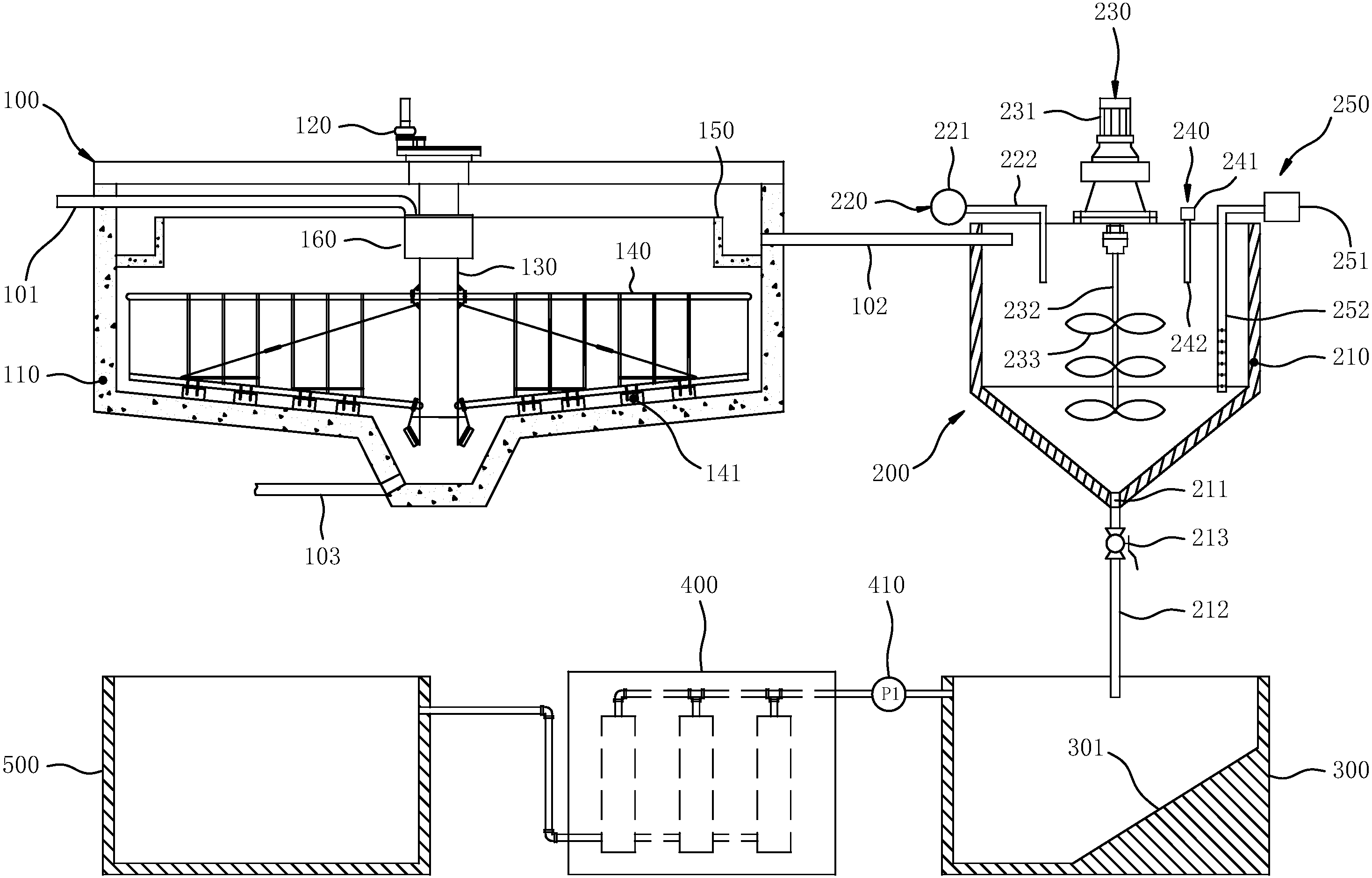

摘要附图
权利要求书
1.钒钛磁铁矿选矿废水处理系统，包括浓缩池(100)、沉淀池(300)和清水池(500)，其特征在于：还包括反应池(200)和过滤器(400);所述浓缩池(100)、反应池(200)、沉淀池(300)、过滤器(400)和清水池(500)依次相连;所述反应池(200)包括反应池体(210)，以及分别设置在反应池体(210)上的加药装置(220)、搅拌装置(230)、PH值检测装置(240)和曝气装置(250)。
2.如权利要求1所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述浓缩池(100)包括浓缩池体(110)、设置在浓缩池体(110)顶部的驱动装置(120)、可转动地设置在浓缩池体(110)中部的主轴(130)、设置在主轴(130)上的刮臂(140)、设置在刮臂(140)上的刮板(141)以及沿浓缩池体(110)的内壁设置一圈的出水堰(150);所述主轴(130)与驱动装置(120)相连，主轴(130)的上部设置有进泥井(160)，所述浓缩池体(110)上设置有与进泥井(160)相连通的进泥管(101)，浓缩池体(110)上还设置有与出水堰(150)相连通的出水管(102)，浓缩池体(110)的底部设置有与浓缩池体(110)内部相通的出泥管(103)。
3.如权利要求1所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述加药装置(220)包括加药泵(221)及与加药泵(221)相连的加药管(222)，所述加药管(222)的出药口伸入至反应池体(210)的内部。
4.如权利要求1所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述搅拌装置(230)包括设置在反应池体(210)顶部的搅拌电机(231)、设置在反应池体(210)内并与搅拌电机(231)相连的搅拌轴(232)以及设置在搅拌轴(232)上的搅拌桨叶(233)。
5.如权利要求1所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述PH值检测装置(240)包括设置在反应池体(210)顶部的显示器(241)及设置在反应池体(210)内并与显示器(241)相连的PH计(242)。
6.如权利要求1所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述曝气装置(250)包括高压气泵(251)及与高压气泵(251)相连的曝气管(252)，所述曝气管(252)上设置有曝气孔，具有曝气孔的曝气管(252)管段伸入至反应池体(210)的内部。
7.如权利要求1、2、3、4、5或6所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述反应池体(210)的底部设有排放口(211)，所述排放口(211)上设置有排放管(212)，所述排放管(212)上设置有排放阀门(213)，排放管(212)的排放出口伸入至沉淀池(300)中。
8.如权利要求7所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述沉淀池(300)的底部设有清污斜面(301)，所述清污斜面(301)倾斜设置在沉淀池(300)的内底面上。
9.如权利要求1、2、3、4、5或6所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述过滤器(400)为超滤器。
10.如权利要求9所述的钒钛磁铁矿选矿废水处理系统，其特征在于：所述沉淀池(300)与过滤器(400)之间的连接上设置有高压泵(410)。
说明书
钒钛磁铁矿选矿废水处理系统
技术领域
本实用新型涉及一种废水处理系统，特别是一种钒钛磁铁矿选矿废水处理系统。
背景技术
在钒钛磁铁矿选矿工艺中，一般为湿式作业，以水为介质分离矿石和尾矿，水的消耗量很大。原矿在球磨后，通过磁选铁矿和重选钛矿后产生的尾矿浆经脱水会产生大量含有尾矿的选矿废水。这些选矿废水水质复杂，成分繁多，含有多种重金属、选矿药剂及其他污染物质，如果外排将对四周生态环境产生严重的危害，如果返回流程中循环使用，废水中的有害物质将不断累积，会对矿物的品质和选矿设备产生不利的影响。
目前，将选矿过程中产生的选矿废水通过管道送入浓缩池中进行处理，浓缩池包括上部为圆柱形、下部为锥形的池体，选矿废水中的尾矿在浓缩池内沉淀，最后高浓度的尾矿渣通过设置在浓缩池池体底部的排泥管外排，池体上部的清水通过出水管流出再重新利用。由于选矿废水中含有多种重金属、选矿药剂及其他污染物质，仅仅通过浓缩池浓缩沉淀得到的上部清水内往往还溶融有选矿药剂、尾矿细颗粒等等，并不能够满足外排或循环利用的要求。
实用新型内容
本实用新型提供了一种钒钛磁铁矿选矿废水处理系统，旨在解决仅通过浓缩池处理的选矿废水不能够满足外排或循环利用的要求的问题。
本实用新型解决其技术问题所采用的技术方案是：钒钛磁铁矿选矿废水处理系统，包括浓缩池、沉淀池和清水池，还包括反应池和过滤器;所述浓缩池、反应池、沉淀池、过滤器和清水池依次相连;所述反应池包括反应池体，以及分别设置在反应池体上的加药装置、搅拌装置、PH值检测装置和曝气装置。
进一步的是，所述浓缩池包括浓缩池体、设置在浓缩池体顶部的驱动装置、可转动地设置在浓缩池体中部的主轴、设置在主轴上的刮臂、设置在刮臂上的刮板以及沿浓缩池体的内壁设置一圈的出水堰;所述主轴与驱动装置相连，主轴的上部设置有进泥井，所述浓缩池体上设置有与进泥井相连通的进泥管，浓缩池体上还设置有与出水堰相连通的出水管，浓缩池体的底部设置有与浓缩池体内部相通的出泥管。
进一步的是，所述加药装置包括加药泵及与加药泵相连的加药管，所述加药管的出药口伸入至反应池体的内部。
进一步的是，所述搅拌装置包括设置在反应池体顶部的搅拌电机、设置在反应池体内并与搅拌电机相连的搅拌轴以及设置在搅拌轴上的搅拌桨叶。
进一步的是，所述PH值检测装置包括设置在反应池体顶部的显示器及设置在反应池体内并与显示器相连的PH计。
进一步的是，所述曝气装置包括高压气泵及与高压气泵相连的曝气管，所述曝气管上设置有曝气孔，具有曝气孔的曝气管管段伸入至反应池体的内部。
进一步的是，所述反应池体的底部设有排放口，所述排放口上设置有排放管，所述排放管上设置有排放阀门，排放管的排放出口伸入至沉淀池中。
进一步的是，所述沉淀池的底部设有清污斜面，所述清污斜面倾斜设置在沉淀池的内底面上。
进一步的是，所述过滤器为超滤器。
进一步的是，所述沉淀池与过滤器之间的连接上设置有高压泵。
本实用新型的有益效果是：通过依次相连的浓缩池、反应池、沉淀池、过滤器和清水池，使得选矿废水首先经过浓缩池沉淀除泥，然后经过反应池中和掉选矿废水中的选矿药剂并除去溶融的尾矿细颗粒、悬浮物及部分其他污染物，接着经过沉淀池除去在反应池反应过程中产生的沉淀物，最后经过过滤器过滤得到能够满足外排或循环利用要求的清水，并存储在清水池中;同时，反应池内设置的搅拌装置和曝气装置利于加入药剂均匀扩散并与选矿废水充分反应，所设置的PH值检测装置利于检测反应池体内水体的PH值，以便对加药装置的加药量进行控制，保证污水处理的效果。
