申请日2017.04.12
公开(公告)日2017.07.18
IPC分类号B01D21/00; B01D17/02
摘要
本发明公开了一种厨房污水处理装置，包括水槽、粉碎间、蓄水池和沉淀池;所述水槽的底部设置有孔板;所述粉碎间设置在所述水槽的正下方，所述粉碎间的上部设置有粉碎机，所述粉碎间的底部设置有第一排水口;所述蓄水池与所述粉碎间并列设置在所述水槽的正下方，蓄水池的底部设置有潜水泵，所述潜水泵的出口通向所述蓄水池外;所述沉淀池设置在所述蓄水池的正下方，所述沉淀池的侧部设置有清理口，所述沉淀池的底部设置有第二排水口。本发明的这种厨房污水处理装置结构简单，可将厨房污水中的杂质过滤并加以粉碎，使厨房污水可以被再次利用。
权利要求书

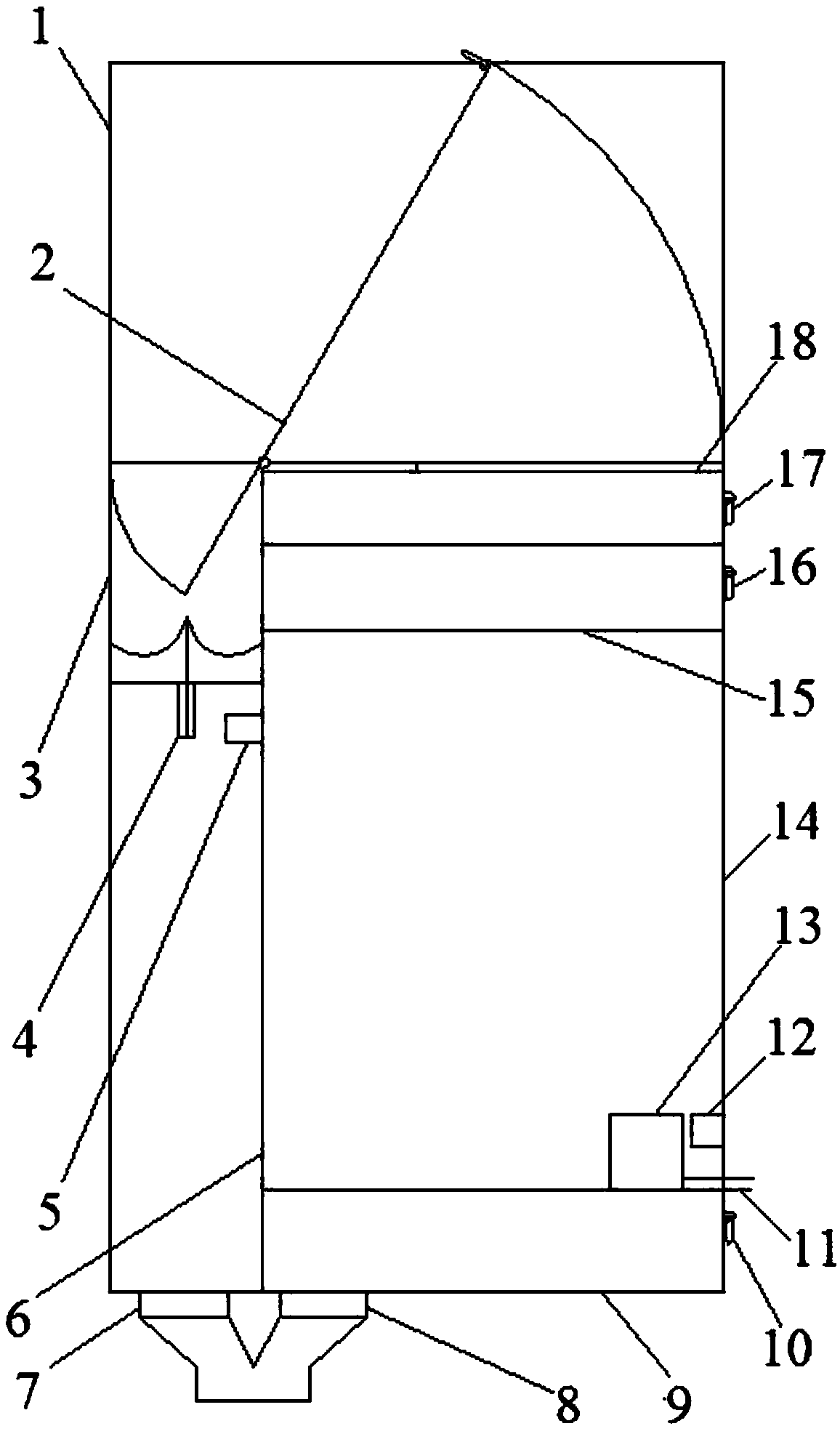

1.一种厨房污水处理装置，其特征在于，包括：
水槽(1)，所述水槽(1)的底部设置有孔板(2);
粉碎间(3)，所述粉碎间(3)设置在所述水槽(1)的正下方，所述粉碎间(3)的上部设置有粉碎机(4)，所述粉碎间(3)的底部设置有第一排水口(7);
蓄水池(14)，所述蓄水池(14)与所述粉碎间(3)并列设置在所述水槽(1)的正下方，蓄水池(14)的底部设置有潜水泵(13)，所述潜水泵(13)的出口通向所述蓄水池(14)外;
沉淀池(9)，所述沉淀池(9)设置在所述蓄水池(14)的正下方，所述沉淀池(9)的侧部设置有清理口(10)，所述沉淀池(9)的底部设置有第二排水口(8)。
2.根据权利要求1所述的厨房污水处理装置，其特征在于，所述孔板(2)为翻转孔板，所述翻转孔板铰接在所述粉碎间(3)和所述蓄水池(14)之间的隔板(6)的上边沿，所述隔板(6)与所述粉碎间(3)之间的宽度小于所述隔板(6)与所述蓄水池(14)之间的宽度。
3.根据权利要求2所述的厨房污水处理装置，其特征在于，所述隔板(6)上设置有旁通排水口(5)，所述旁通排水口(5)连通所述蓄水池(14)的上部与所述粉碎间(3)。
4.根据权利要求3所述的厨房污水处理装置，其特征在于，所述蓄水池(14)的上部与所述水槽(1)的底部之间还设置有油脂过滤舱(15)，所述油脂过滤舱(15)内设置有油脂过滤器，所述油脂过滤舱(15)的侧壁上设置有第一更换口(16)。
5.根据权利要求4所述的厨房污水处理装置，其特征在于，所述油脂过滤舱(15)与所述水槽(1)的底部之间还设置有杂质过滤舱(18)，所述杂质过滤舱(18)内设置有杂质过滤器，所述杂质过滤舱(18)的侧壁上设置有第二更换口(17)。
6.根据权利要求1至5中任一项所述的厨房污水处理装置，其特征在于，所述蓄水池(14)的底部还设置有液位检测装置(12)。
说明书
厨房污水处理装置
技术领域
本发明属于一种污水处理设备，尤其是涉及一种厨房污水处理装置。
背景技术
在日常生活中，厨房污水每天的排放量是比较大的。由于厨房污水中往往参杂有大量的剩饭剩菜等杂质，水质中的动植物油含量较高，故而厨房污水的回收利用价值不大，大多只是在进行简单处理后排放到生活污水处理站，致使大量的厨房污水被白白浪费，不符合当今社会所倡导的节约主题。
发明内容
为解决以上问题，本发明提供一种厨房污水处理装置，通过该装置可将厨房污水中的杂质过滤并加以粉碎，使厨房污水可以被再次利用。
为了达到上述目的，本发明采用以下技术方案予以解决。
一种厨房污水处理装置，包括水槽、粉碎间、蓄水池和沉淀池;所述水槽的底部设置有孔板;所述粉碎间设置在所述水槽的正下方，所述粉碎间的上部设置有粉碎机，所述粉碎间的底部设置有第一排水口;所述蓄水池与所述粉碎间并列设置在所述水槽的正下方，蓄水池的底部设置有潜水泵，所述潜水泵的出口通向所述蓄水池外;所述沉淀池设置在所述蓄水池的正下方，所述沉淀池的侧部设置有清理口，所述沉淀池的底部设置有第二排水口。
根据本发明的厨房污水处理装置，厨房污水先倒入水槽，由于水槽底部设置有孔板，孔板上均布有多个细孔，在这种孔板的作用下可将厨房污水中的剩饭剩菜等杂质过滤，而除掉杂质后的厨房污水会则通过孔板上的细孔渗入到水槽正下方的粉碎间和蓄水池。被孔板过滤掉的杂质会被倒入粉碎间，粉碎间内设置有粉碎机，杂质经过该粉碎机时会被彻底粉碎，避免了体积较大的杂质从粉碎间底部的第一排水口流出时将第一排水口堵塞。沉淀池位于在蓄水池的正下方，蓄水池中含有的较小径粒的杂质最终会沉积在沉淀池中;当沉淀池中沉积满杂质时工作人员可以打开沉淀池底部的第二排水口，使蓄水池和沉淀池中的厨房污水通过第二排水口排出，待厨房污水排尽后打开沉淀池侧部上的清理口，将沉淀池内还残留的杂质清理出来。蓄水池内储存的厨房污水中的杂质在经过孔板过滤以及沉淀池沉淀后含量已经非常少了，可以达到再次使用的标准，通过蓄水池内潜水泵可将这些较为纯净的厨房污水通过管道输送出去重复使用。本发明的这种厨房污水处理装置结构简单，可将厨房污水中的杂质过滤并加以粉碎，使厨房污水可以被再次利用。
作为优选的，所述孔板为翻转孔板，所述翻转孔板铰接在所述粉碎间和所述蓄水池之间的隔板的上边沿，所述隔板与所述粉碎间之间的宽度小于所述隔板与所述蓄水池之间的宽度。
根据本发明的厨房污水处理装置，水槽中的厨房污水在流入蓄水池过程中翻转孔板水平搭在水槽的底部，此时厨房污水中的杂质会被隔离在翻转孔板的上方;当水槽中的厨房污水流完时，使用者将翻转孔板侧翻，使翻转孔板的一端伸入粉碎间内，此时位于孔板上方的杂质会被倒入粉碎间。隔板与粉碎间之间的宽度应尽可能地小于隔板与蓄水池之间的宽度，这样可确保更多的厨房污水流入蓄水池中。
作为优选的，所述隔板上设置有旁通排水口，所述旁通排水口连通所述蓄水池的上部与所述粉碎间。
根据本发明的厨房污水处理装置，蓄水池的上部通过隔板上的旁通排水口与粉碎间连通，这样做不仅可利用蓄水池中的水将粉碎间中的杂质从第一排水口冲出，还可防止蓄水池发生溢流。
作为优选的，所述蓄水池的上部与所述水槽的底部之间还设置有油脂过滤器舱，所述油脂过滤舱内设置有油脂过滤器，所述油脂过滤舱的侧壁上设置有第一更换口。
根据本发明的厨房污水处理装置，由于厨房污水中往往参杂有大量的剩饭剩菜等杂质，故而水质中的动植物油含量较高，当厨房污水经过油脂过滤器舱时，厨房污水中的动植物油会被油脂过滤器舱内的油脂过滤器进一步净化。油脂过滤舱的侧壁上设置有第一更换口，通过第一更换口可定期更换油脂过滤器。
作为优选的，所述油脂过滤舱与所述水槽的底部之间还设置有杂质过滤舱，所述杂质过滤舱内设置有杂质过滤器，所述杂质过滤舱的侧壁上设置有第二更换口。
根据本发明的厨房污水处理装置，当厨房污水经过杂质过滤舱时，水质中的杂质会被杂质过滤仓内的杂质过滤器进一步过滤，使水质变得更好。杂质过滤舱的侧壁上设置有第二更换口，通过第二更换口可定期更换杂质过滤器。
作为优选的，所述蓄水池的底部还设置有液位检测装置。
根据本发明的厨房污水处理装置，液位检测装置用于实时检测蓄水池内储存的厨房污水的液面高度，当蓄水池内储存的厨房污水的液面高度较低时，液位检测装置会通过控制器使潜水泵停止工作，或者会发出警报提示使用者及时关闭潜水泵。
