申请日2017.10.18
公开(公告)日2017.12.15
IPC分类号C02F1/48
摘要
本发明涉及污水处理技术领域，特别涉及一种污水处理系统的金属收集装置，水池的前后两端分别接通有进水管和出水管;有水池的内腔设置有外管组;外管组由若干根相互平行的外管组成;外管的内腔均布有若干个螺线管;螺线管之间平行设置;水池上设置有翻转机构;外管一端固定在翻转机构上;外管另一端延伸至靠近水池的内底壁处;推板上设置有若干个导向孔;导向孔的数量等于外管的数量;导向孔的内直径等于外管的外直径;外管分别对应插入到各个导向孔内;翻转机构上设置有用于驱动推板在外管上滑动的推动机构。在使用本发明时，该结构中对水中的金属颗粒进行分离并且收集，避免污水中的金属物浪费。
权利要求书
1.一种污水处理系统的金属收集装置，其特征在于：它包括有水池(1)和推板(4);所述水池(1)的顶表面呈开口状;所述水池(1)的前后两端分别接通有进水管(101)和出水管(102);所述有水池(1)的内腔设置有外管组;所述外管组由若干根相互平行的外管(2)组成;所述外管(2)沿水池(1)的宽度方向排列;所述外管(2)的底端呈密封状;所述外管(2)的内腔均布有若干个螺线管(201);所述螺线管(201)之间平行设置;所述水池(1)上设置有翻转机构;所述外管(2)一端固定在翻转机构上;外管(2)另一端延伸至靠近水池(1)的内底壁处;所述推板(4)上设置有若干个导向孔(402);所述导向孔(402)的数量等于外管(2)的数量;所述导向孔(402)的内直径等于外管(2)的外直径;所述外管(2)分别对应插入到各个导向孔(402)内;所述翻转机构上设置有用于驱动推板(4)在外管(2)上滑动的推动机构。
2.根据权利要求1所述的一种污水处理系统的金属收集装置，其特征在于：所述螺线管(201)的中心线与外管(2)的轴心相互垂直。

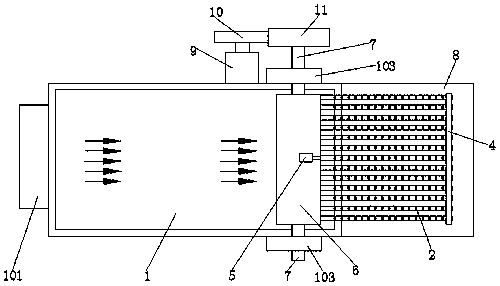

3.根据权利要求1所述的一种污水处理系统的金属收集装置，其特征在于：所述翻转机构包括有圆筒(6)、第二电机(9)、主动齿轮(10)和从动齿轮(11);所述水池(1)的左右两外侧壁均设置有固定板(103);所述固定板(103)上均设置有转轴(7);所述转轴(7)均与固定板(103)转动连接;所述第二电机(9)固定在水池(1)的外侧壁上;所述圆筒(6)的两端分别与两个转轴(7)相固定连接;所述第二电机(9)的输出端与主动齿轮(10)相固定连接;其中一根转轴(7)上固定有与主动齿轮(10)啮合的从动齿轮(11);所述外管(2)固定在圆筒(6)侧壁上。
4.根据权利要求1所述的一种污水处理系统的金属收集装置，其特征在于：所述推动机构包括有丝杆(3)和第一电机(5);所述第一电机(5)固定在翻转机构上;所述推板(4)上设置有与丝杆(3)相匹配的螺纹孔(401);所述丝杆(3)一端与第一电机(5)相固定连接;丝杆(3)另一端与螺纹孔(401)相螺纹连接。
5.根据权利要求1所述的一种污水处理系统的金属收集装置，其特征在于：所述水池(1)的外侧壁设置有料斗(8);所述料斗(8)设置在翻转机构的翻转方向上。
说明书
一种污水处理系统的金属收集装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种污水处理系统的金属收集装置。
背景技术
随着社会的进步和工业的发展，不可避免地破坏了人类的生存环境。人类只有一个地球，环境的污染问题已经引起了世界各国的高度重视和关注。而我国经过30年的改革开放，虽然加快了工业化的步伐，同时也带来了环境的巨大污染，特别是对水体的污染尤为突出。因此，污水处理时目前一项重要的环保工作，现今的污水处理过程一般是先把粒度较大的杂物通过沉淀再加上格网过滤;过滤出来的污物直接用于焚烧或填埋;而杂物中的金属料没有被收集，直接填埋在土壤里，不仅会对环境的污染，而且会造成金属料浪费;特别是金属制品加工的企业。而在过滤出来的杂物粘稠度大，所以从中提取金属物的难度相当大，经济效益较低。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种污水处理系统的金属收集装置。
为实现上述目的，本发明采用的技术方案是：
本发明所述的一种污水处理系统的金属收集装置，它包括有水池和推板;所述水池的顶表面呈开口状;所述水池的前后两端分别接通有进水管和出水管;所述有水池的内腔设置有外管组;所述外管组由若干根相互平行的外管组成;所述外管沿水池的宽度方向排列;所述外管的底端呈密封状;所述外管的内腔均布有若干个螺线管;所述螺线管之间平行设置;所述水池上设置有翻转机构;所述外管一端固定在翻转机构上;外管另一端延伸至靠近水池的内底壁处;所述推板上设置有若干个导向孔;所述导向孔的数量等于外管的数量;所述导向孔的内直径等于外管的外直径;所述外管分别对应插入到各个导向孔内;所述翻转机构上设置有用于驱动推板在外管上滑动的推动机构。
进一步地，所述螺线管的中心线与外管的轴心相互垂直。
进一步地，所述翻转机构包括有圆筒、第二电机、主动齿轮和从动齿轮;所述水池的左右两外侧壁均设置有固定板;所述固定板上均设置有转轴;所述转轴均与固定板转动连接;所述第二电机固定在水池的外侧壁上;所述圆筒的两端分别与两个转轴相固定连接;所述第二电机的输出端与主动齿轮相固定连接;其中一根转轴上固定有与主动齿轮啮合的从动齿轮;所述外管固定在圆筒侧壁上。
进一步地，所述推动机构包括有丝杆和第一电机;所述第一电机固定在翻转机构上;所述推板上设置有与丝杆相匹配的螺纹孔;所述丝杆一端与第一电机相固定连接;丝杆另一端与螺纹孔相螺纹连接。
进一步地，所述水池的外侧壁设置有料斗;所述料斗设置在翻转机构的翻转方向上。
采用上述结构后，本发明有益效果为：本发明所述的一种污水处理系统的金属收集装置，水池的顶表面呈开口状;水池的前后两端分别接通有进水管和出水管;有水池的内腔设置有外管组;外管组由若干根相互平行的外管组成;外管沿水池的宽度方向排列;外管的底端呈密封状;外管的内腔均布有若干个螺线管;螺线管之间平行设置;水池上设置有翻转机构;外管一端固定在翻转机构上;外管另一端延伸至靠近水池的内底壁处;推板上设置有若干个导向孔;导向孔的数量等于外管的数量;导向孔的内直径等于外管的外直径;外管分别对应插入到各个导向孔内;翻转机构上设置有用于驱动推板在外管上滑动的推动机构。在使用本发明时，污水从进水管进入水池后从外管之间的缝隙流入到出水管内，此过程中螺线管处于通电状态，通电螺线管产生磁场，把水中的金属颗粒吸附在外管的外壁，当外管上粘附的颗粒有一定量时，翻转机构驱动，使外管翻转至水池的外部，然后螺线管断电，使吸附在外管上的颗粒失去磁场的作用，再利用推动机构推动推板，推板把外管外壁上的颗粒刮出，使吸附在外管上的颗粒与外管分离;该结构中对水中的金属颗粒进行分离并且收集，避免污水中的金属物浪费。
