申请日2017.02.21
公开(公告)日2017.12.15
IPC分类号C02F9/14
摘要

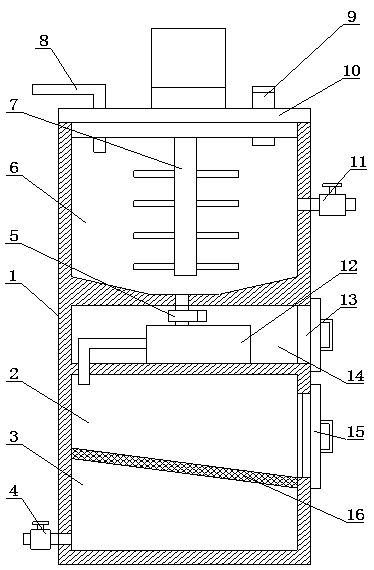

本实用新型公开了一种食品废水处理降解装置，包括废水降解塔，废水降解塔从上至下依次设置有降解室、污泥泵送室、污泥堆积室和污水室，降解室设置有电动搅拌机构、废水进口管、药剂添加管和第一排水阀，污泥泵送室内设置有污泥泵，污泥泵的进口端连接有通向降解室底部的输送管，污泥泵与降解室之间的输送管路中设置有电磁阀，污泥泵的出口端连接有通向污泥堆积室内的输送管，污泥堆积室与污水室之间通过倾斜安装的过滤支撑板隔开，过滤支撑板与废水处理塔之间为可拆卸式连接结构，污泥堆积室的侧壁设置有污泥出口，污泥出口处设置有污泥密封板，污水室设置有第二排水阀。本实用新型能够轻松的沉淀下来的污泥抽取出来，能够提高废水处理的效率。
权利要求书
1.一种食品废水处理降解装置，其特征在于：包括废水降解塔，所述废水降解塔从上至下依次设置有降解室、污泥泵送室、污泥堆积室和污水室，所述降解室设置有电动搅拌机构、废水进口管、药剂添加管和第一排水阀，所述第一排水阀安装在所述降解室二分之一高度的位置，所述污泥泵送室内设置有污泥泵，所述污泥泵的进口端连接有通向所述降解室底部的输送管，所述污泥泵与所述降解室之间的输送管路中设置有电磁阀，所述污泥泵的出口端连接有通向所述污泥堆积室内的输送管，所述污泥堆积室与所述污水室之间通过倾斜安装的过滤支撑板隔开，所述过滤支撑板与所述废水处理塔之间为可拆卸式连接结构，所述污泥堆积室的侧壁设置有位于所述过滤支撑板下边缘的污泥出口，所述污泥出口处设置有可以拆卸的污泥密封板，所述污水室设置有第二排水阀。
2.根据权利要求1所述的食品废水处理降解装置，其特征在于：所述废水降解塔的顶部设置有用于密封所述降解室的顶盖，所述电动搅拌机构固定于所述顶盖上，所述电动搅拌机构的搅拌轴位于所述降解室内，所述废水进口管和所述药剂添加管均贯穿所述顶盖。
3.根据权利要求1所述的食品废水处理降解装置，其特征在于：所述降解室的底部为倒锥形结构。
4.根据权利要求1所述的食品废水处理降解装置，其特征在于：所述污泥泵送室设置有侧门，所述侧门和所述污泥密封板均设置有把手。
5.根据权利要求1所述的食品废水处理降解装置，其特征在于：所述污泥密封板的外层包裹有橡胶密封套。
说明书
食品废水处理降解装置
技术领域
本实用新型属于食品废水处理领域，具体涉及一种食品废水处理降解装置。
背景技术
在食品废水处理工艺中，传统技术是将污水收集到污水处理池中，通过投加药物、曝气、形成絮体等复杂的程序，最后通过沉淀等方法使泥水分离。由于沉淀池较深，不方便抽取污泥，且耗时费工，当污水浓度超标时会造成污水处理困难。
发明内容
本实用新型的目的就在于为了解决上述问题而提供一种食品废水处理降解装置。
本实用新型通过以下技术方案来实现上述目的：
一种食品废水处理降解装置，包括废水降解塔，所述废水降解塔从上至下依次设置有降解室、污泥泵送室、污泥堆积室和污水室，所述降解室设置有电动搅拌机构、废水进口管、药剂添加管和第一排水阀，所述第一排水阀安装在所述降解室二分之一高度的位置，所述污泥泵送室内设置有污泥泵，所述污泥泵的进口端连接有通向所述降解室底部的输送管，所述污泥泵与所述降解室之间的输送管路中设置有电磁阀，所述污泥泵的出口端连接有通向所述污泥堆积室内的输送管，所述污泥堆积室与所述污水室之间通过倾斜安装的过滤支撑板隔开，所述过滤支撑板与所述废水处理塔之间为可拆卸式连接结构，所述污泥堆积室的侧壁设置有位于所述过滤支撑板下边缘的污泥出口，所述污泥出口处设置有可以拆卸的污泥密封板，所述污水室设置有第二排水阀。
优选地，所述废水降解塔的顶部设置有用于密封所述降解室的顶盖，所述电动搅拌机构固定于所述顶盖上，所述电动搅拌机构的搅拌轴位于所述降解室内，所述废水进口管和所述药剂添加管均贯穿所述顶盖。
优选地，所述降解室的底部为倒锥形结构。
优选地，所述污泥泵送室设置有侧门，所述侧门和所述污泥密封板均设置有把手。
优选地，所述污泥密封板的外层包裹有橡胶密封套。
本实用新型的有益效果在于：
本实用新型将降解室设置在最高点，在降解室下方设置了污泥泵，这种结构能够轻松的沉淀下来的污泥抽取出来，能够提高废水处理的效率，对于抽取出来的污泥可对其进行过滤，便于排出较为干燥的污泥，滤出的污水可送至污水处理池中进行厌氧、曝气等处理。
