申请日2016.11.30
公开(公告)日2017.05.31
IPC分类号G01F22/00
摘要
本实用新型提出一种污泥泥量感应检测装置，其包括：支架，所述支架上安装有一能转动的手轮转轴，所述手轮转轴的上端处连接有一手轮;轴套，所述轴套的上端为开口端，其下端为封闭端，并设有一底座，一刮板转轴沿轴向能转动的穿设于所述轴套，其上端与所述手轮转轴的下端相连接，其下端凸出于所述轴套的下端，所述轴套的内腔中填充有密封填料;感应刮板，其连接于所述刮板转轴的下端处。本实用新型的污泥泥量感应检测装置，可以手动感应泥斗内的污泥量，从而及时发现问题，防止泥斗内的污泥因排不净造成的污泥积累，用于辅助排泥。

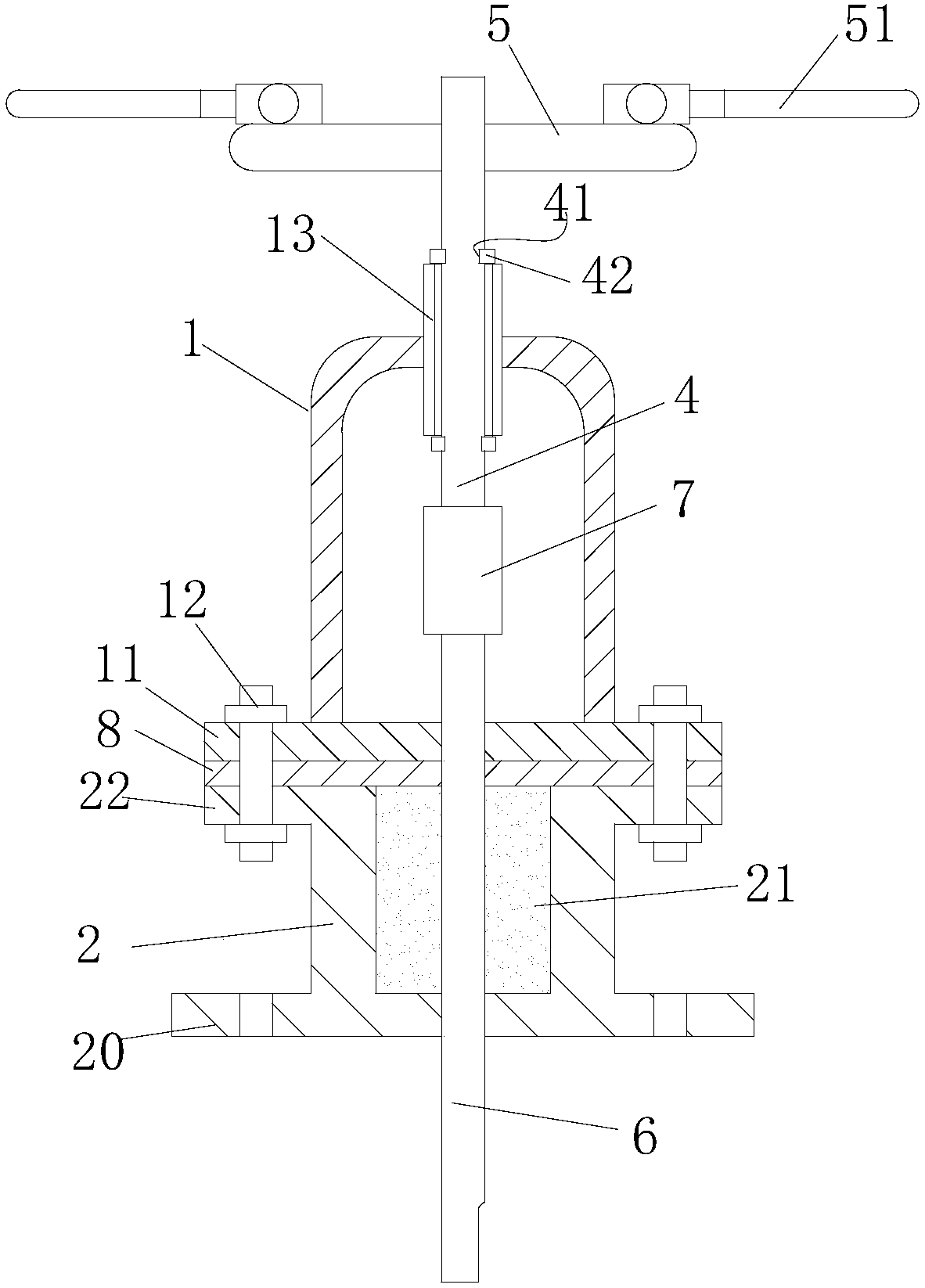

摘要附图
权利要求书
1.一种污泥泥量感应检测装置，其特征在于，是污泥泥量感应检测装置包括：
支架，所述支架上安装有一能转动的手轮转轴，所述手轮转轴的上端处连接有一手轮;
轴套，所述轴套的上端为开口端，其下端为封闭端，并设有一底座，一刮板转轴沿轴向能转动的穿设于所述轴套，其上端与所述手轮转轴的下端相连接，其下端凸出于所述轴套的下端，所述轴套的内腔中填充有密封填料;
感应刮板，其连接于所述刮板转轴的下端处。
2.如权利要求1所述的污泥泥量感应检测装置，其特征在于，所述手轮转轴的下端与所述刮板转轴的上端之间通过一联轴器相连接。
3.如权利要求2所述的污泥泥量感应检测装置，其特征在于，所述轴套的上端与所述支架的下端处分别设有一法兰，两所述法兰之间通过法兰螺栓相连接。
4.如权利要求3所述的污泥泥量感应检测装置，其特征在于，另设有一压盖，所述压盖位于所述支架与所述轴套之间，并通过所述法兰螺栓与两所述法兰连接固定。
5.如权利要求4所述的污泥泥量感应检测装置，其特征在于，所述底座为一法兰盘，其与所述轴套一体成型。
6.如权利要求1或5所述的污泥泥量感应检测装置，其特征在于，所述支架上安装有一呈竖向设置的滑动轴承，所述手轮转轴穿设于所述滑动轴承，以与所述支架相连接。
7.如权利要求6所述的污泥泥量感应检测装置，其特征在于，所述手轮转轴的外表面上间隔设置有两环卡槽，两所述环卡槽分别嵌设固定有一卡环，两所述卡环对应卡掣于所述滑动轴承的两端处。
8.如权利要求1所述的污泥泥量感应检测装置，其特征在于，所述手轮的两相对侧分别设有一能折叠的手柄，各所述手柄的内端分别能转动的枢接于所述手轮。
9.如权利要求1、7或8所述的污泥泥量感应检测装置，其特征在于，所述感应刮板包括一固定环、一前翼板以及一后翼板，所述前翼板及后翼板的内端对应连接于所述固定环的两相对侧，所述固定环套设于所述刮板转轴的下端处，两者间通过穿设一螺栓相连接。
10.如权利要求9所述的污泥泥量感应检测装置，其特征在于，所述前翼板的长度大于所述后翼板的长度。
说明书
一种污泥泥量感应检测装置
技术领域
本实用新型属于水处理设备，涉及一种污泥泥量感应检测装置，适用于带有锥型泥斗的水质净化设备，用于手动感应泥斗内污泥量的大小，并用于辅助排泥。
背景技术
钢结构整体水质净化设备中的沉淀池通常带有锥型泥斗，泥斗上方有斜管或斜管填料。在钢铁、矿业、高浊度原水净化等领域的水处理应用过程中，原水悬浮物高、水质波动大，污泥产量大，排泥周期不固定，通常污泥沉淀后存储在锥型泥斗内，定期通过排泥阀进行排放，或者通过螺杆泵进行连续排放。
由于污泥产量波动大，泥斗内的泥量不容易观察，定时排泥或者连续均匀排泥的过程中可能会出现以下问题：
(1)当进水悬浮物波动大时，原先设定的排泥周期有可能无法将该周期产生的污泥排净，经过逐渐积累，泥斗内的污泥越积越多，最终可能导致污泥累积到设备水流缓冲区被水流冲起造成设备出水水质突然恶化。
(2)设备锥型泥斗内的污泥排不净而逐渐积累后，锥型泥斗内的污泥产生压密作用，泥斗内的污泥含水率逐渐降低，最终在锥型泥斗壁和底部形成含水率低，流动性差的附着污泥，导致泥斗有效体积缩小，当排泥周期或者泵送量不变的情况下，有效排泥量会逐渐降低并形成恶性循环导致锥型泥斗内污泥的堆积，甚至将排泥口堵塞。
有鉴于此，本设计人根据从事本领域和相关领域的生产设计经验，研制出一种污泥泥量感应检测装置，以期解决现有技术存在的问题。
实用新型内容
本实用新型的目的是在于提供一种污泥泥量感应检测装置，可以手动感应泥斗内的污泥量，从而及时发现问题，防止泥斗内的污泥因排不净造成的污泥积累，用于辅助排泥。
为此，本实用新型提出一种污泥泥量感应检测装置，其包括：
支架，所述支架上安装有一能转动的手轮转轴，所述手轮转轴的上端处连接有一手轮;
轴套，所述轴套的上端为开口端，其下端为封闭端，并设有一底座，一刮板转轴沿轴向能转动的穿设于所述轴套，其上端与所述手轮转轴的下端相连接，其下端凸出于所述轴套的下端，所述轴套的内腔中填充有密封填料;
感应刮板，其连接于所述刮板转轴的下端处。
如上所述的污泥泥量感应检测装置，其中，所述手轮转轴的下端与所述刮板转轴的上端之间通过一联轴器相连接。
如上所述的污泥泥量感应检测装置，其中，所述轴套的上端与所述支架的下端处分别设有一法兰，两所述法兰之间通过法兰螺栓相连接。
如上所述的污泥泥量感应检测装置，其中，另设有一压盖，所述压盖位于所述支架与所述轴套之间，并通过所述法兰螺栓与两所述法兰连接固定。
如上所述的污泥泥量感应检测装置，其中，所述底座为一法兰盘，其与所述轴套一体成型。
如上所述的污泥泥量感应检测装置，其中，所述支架上安装有一呈竖向设置的滑动轴承，所述手轮转轴穿设于所述滑动轴承，以与所述支架相连接。
如上所述的污泥泥量感应检测装置，其中，所述手轮转轴的外表面上间隔设置有两环卡槽，两所述环卡槽分别嵌设固定有一卡环，两所述卡环对应卡掣于所述滑动轴承的两端处。
如上所述的污泥泥量感应检测装置，其中，所述手轮的两相对侧分别设有一能折叠的手柄，各所述手柄的内端分别能转动的枢接于所述手轮。
如上所述的污泥泥量感应检测装置，其中，所述感应刮板包括一固定环、一前翼板以及一后翼板，所述前翼板及后翼板的内端对应连接于所述固定环的两相对侧，所述固定环套设于所述刮板转轴的下端处，两者间通过穿设一螺栓相连接。
如上所述的污泥泥量感应检测装置，其中，所述前翼板的长度大于所述后翼板的长度。
与现有技术相比，本实用新型能手动感应锥型泥斗内的污泥量及泥斗壁上沉淀的污泥厚度，从而及时发现问题，防止泥斗内的污泥因排不净造成的污泥积累，防止泥斗排泥口堵塞，并且可以用于辅助排泥。
本实用新型的污泥泥量感应检测装置，根据污泥的种类和运行的需要，通过改变刮板转轴插入联轴器的深度，可以改变通过调节感应刮板与锥斗内壁的贴近度;手轮带有可折叠的手柄，可以改变手轮的转矩，当锥斗内泥量增大时，通过调整手轮的转矩感应泥量的大小，以满足多样化的工作场合。
总之，本实用新型的污泥泥量感应检测装置，适用于带有锥型泥斗的需要定期的水质净化设备，例如：斜管沉淀器、斜板沉淀器、化学除油器、高效澄清池的排泥，尤其适用于进水水质波动大，无法准确判断排泥周期的水处理场合;
本实用新型通过转动手轮或手柄，根据所需的扭矩感应以判断锥型泥斗污泥量的大小，从而达到及时排泥的目的;此外，感应刮板可以刮动锥型泥斗内的污泥，可以起到防止泥斗底部污泥堵塞的作用。
