申请日2017.01.20
公开(公告)日2017.05.31
IPC分类号B01D53/84; B01D47/12; C02F9/14
摘要
本发明公开了环境保护技术领域的一种废气、污水协同处理系统及方法：采用气泡曝气的方式使得污水与活性污泥的混合物、第一废气充分接触，得第一净化水与活性污泥的混合物;以所述第一净化水与活性污泥的混合物为喷淋液与第二废气接触，得第二净化水与活性污泥的混合物，所述第二净化水与活性污泥的混合物中的一部分回收作为所述污水与活性污泥的混合物中的组分;采用气泡曝气的方式使另一部分所述第二净化水与活性污泥的混合物与第三废气充分接触，得第三净化水与活性污泥的混合物，所述第三净化水与活性污泥的混合物中的水回收作为第二净化水与活性污泥的混合物中的组分;所述系统包括3个协同处理系统。降低污水废气处理设施投资和运行成本，降低碳排放。

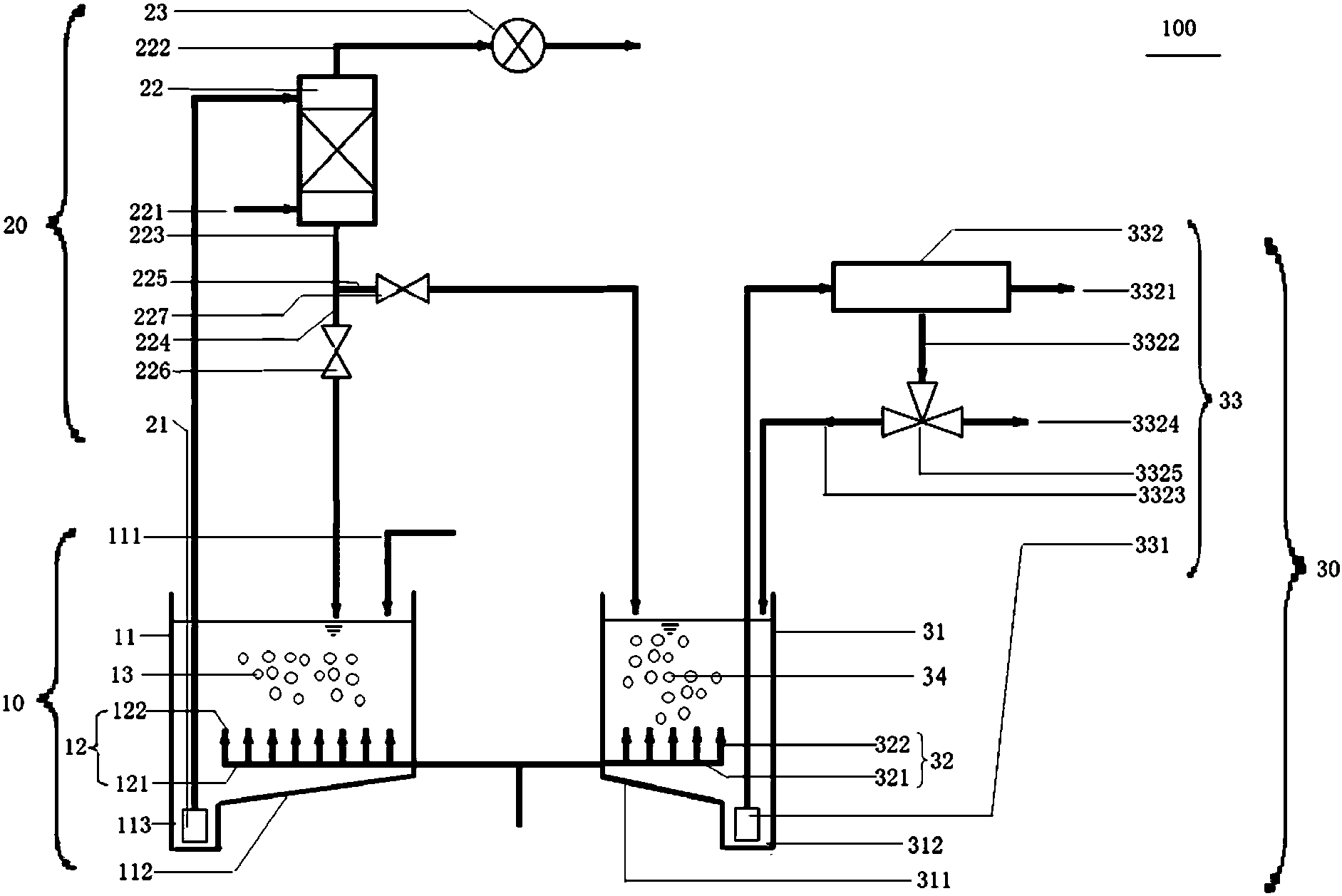

摘要附图
权利要求书
1.一种废气污水协同处理方法，其特征在于，包括如下步骤：
采用气泡曝气的方式使得污水与活性污泥的混合物、第一废气充分接触，得第一净化水与活性污泥的混合物、第一净化气体，所述第一净化气体直接排出;
以所述第一净化水与活性污泥的混合物为喷淋液，与逆向输入的第二废气充分接触，得第二净化气体、第二净化水与活性污泥的混合物，所述第二净化气体直接排除，所述第二净化水与活性污泥的混合物中的一部分回收后继续作为所述污水与活性污泥的混合物中的组分;
采用气泡曝气的方式使另一部分所述第二净化水与活性污泥的混合物与第三废气充分接触，得第三净化气体、第三净化水与活性污泥的混合物，所述第三净化气体直接排除，所述第三净化水与活性污泥的混合物中的水回收后继续作为第二净化水与活性污泥的混合物中的组分。
2.根据权利要求1所述的废气污水协同处理方法，其特征在于，所述第一废气、第二废气、第三废气均为包括臭气、颗粒污染物、氧气、二氧化碳的废气;其中所述臭气包括硫醇、氨、硫化氢、挥发性有机酸、芳香族化合物。
3.根据权利要求1所述的废气污水协同处理方法，其特征在于，所述活性污泥中的优势微生物菌种包括亚硝酸菌、硝酸菌、反硝化菌。
4.根据权利要求1所述的废气污水协同处理方法，其特征在于，所述以第一净化水与活性污泥的混合物为喷淋液与逆向输入的第二废气的充分接触具体是在填料喷淋洗涤塔中进行的。
5.根据权利要求1所述的废气污水协同处理方法，其特征在于，所述回收具体是：对第三净化水与活性污泥的混合物进行压滤获得水、泥饼，并将所述水中的浑浊液部分进行回收。
6.一种废气污水协同处理系统(100)，其特征在于，包括第一协同处理系统(10)、第二协同处理系统(20)、第三协同处理系统(30);其中，
所述第一协同处理系统(10)，用于通过气泡曝气的方式将污水与活性污泥的混合物、第一废气混合，获得协同处理过的第一净化水与活性污泥的混合物、第一净化气体;
所述第二协同处理系统(20)，与所述第一协同处理系统(10)连接，用于接收所述第一净化水与活性污泥的混合物并以此为喷淋液，与逆向输入的第二废气充分接触，获得协同处理过的第二净化水与活性污泥的混合物、第二净化气体;所述第二净化水与活性污泥的混合物中的一部分输入所述第一协同处理系统(10);
所述第三协同处理系统(30)，与所述第二协同处理系统(20)连接，用于接收所述第二净化水与活性污泥的混合物中的另一部分并通过气泡曝气的方式将其与第三废气充分接触，获得协同处理过的第三净化气体、第三净化水与活性污泥的混合物，并对所述第三净化水与活性污泥的混合物中的液体部分进行回收再处理。
7.根据权利要求6所述的废气污水协同处理系统(100)，其特征在于，所述第一协同处理系统(10)，包括用于容纳污水与活性污泥的混合物的第一曝气池(11)，及采用气泡曝气的方式向所述污水与活性污泥的混合物输入第一废气的第一曝气系统(12)。
8.根据权利要求6所述的废气污水协同处理系统(100)，其特征在于，所述第二协同处理系统(20)，包括与所述第一协同处理系统(10)连接、用于将第一协同处理系统(10)所得第一净化水与活性污泥的混合物输入第二协同处理系统(20)的第一泥浆泵(21)，及以所述第一净化水与活性污泥的混合物为喷淋液对输入第二协同处理系统(20)的第二废气充分接触的填料喷淋洗涤塔(22);所述填料喷淋洗涤塔(22)，其侧面底部设有第二废气入口(221)、顶面设有第二净化气体出口(222)、底面设有第二净化水与活性污泥的混合物出口(223);所述第二净化水与活性污泥的混合物出口(223)与所述第一协同处理系统(10)、所述第三协同处理系统(30)连接，用于将第二净化水与活性污泥的混合物中的一部分回收至第一协同处理系统(10)、另一部分输入第三协同处理系统(30)。
9.根据权利要求6所述的废气污水协同处理系统(100)，其特征在于，所述第三协同处理系统(30)，包括用于接收第二协同处理系统(20)输出的另一部分第二净化水与活性污泥的混合物的第二曝气池(31)、采用气泡曝气的方式向所述第二净化水与活性污泥的混合物输入第三废气的第二曝气系统(32)、及对第三净化水与活性污泥的混合物中的液体部分进行回收再处理的回收处理系统(33)。
10.根据权利要求9所述的废气污水协同处理系统(100)，其特征在于，所述回收处理系统(33)包括：
设置于所述第二曝气池31底部的用于将第二曝气池(31)中的第三净化水与活性污泥的混合物输出的第二泥浆泵(331);
对第二泥浆泵(331)输出的第三净化水与活性污泥的混合物进行压滤获得压滤液、泥饼的压滤脱水机(332);其中，所述压滤脱水机(332)设有用于排出泥饼的泥饼出口(3321)及用于排出压滤液的压滤液出口(3322)，所述压滤液出口(3322)分支成为用于将压滤液中的浑浊部分回收入第二曝气池(31)的浑浊液管道(3323)及将压滤液中的澄清部分排出系统的澄清液管道(3324)。
说明书
一种废气、污水协同处理系统及方法
技术领域
本发明涉及环境保护技术领域，具体为一种废气、污水协同处理系统及方法。
背景技术
废气中常含有臭气(如硫醇、氨、硫化氢、挥发性有机酸、苯类等)、硫氧化物、氮氧化物、憎水性细颗粒物等污染物以及氧气、二氧化碳。
污水中常含有碳水化合物、氨氮、硝态氮、硫化氢、悬浮物、各种碱性物质、磷化合物等污染物。
常用的废气和污水净化法包括化学法、物理法、生物法等，可将污染物去除或转化为无害物质水和二氧化碳。
废水和污水中都含有各种污染物，目前的技术都是废气和污水分别进行处理，头痛医头、脚痛医脚，导致处理设备投资大并且运行费用高。
发明内容
针对现有技术的上述缺陷，本发明的目的是提供一种废气、污水协同处理系统及方法。
本发明的上述目的是通过以下技术方案实现的：
第一方面，本发明提供一种废气污水协同处理方法，包括如下步骤：
采用气泡曝气的方式使得污水与活性污泥的混合物、第一废气充分接触，得第一净化水与活性污泥的混合物、第一净化气体，所述第一净化气体直接排出;
以所述第一净化水与活性污泥的混合物为喷淋液，与逆向输入的第二废气充分接触，得第二净化气体、第二净化水与活性污泥的混合物，所述第二净化气体直接排除，所述第二净化水与活性污泥的混合物中的一部分回收后继续作为所述污水与活性污泥的混合物中的组分;
采用气泡曝气的方式使另一部分所述第二净化水与活性污泥的混合物与第三废气充分接触，得第三净化气体、第三净化水与活性污泥的混合物，所述第三净化气体直接排除，所述第三净化水与活性污泥的混合物中的水回收后继续作为第二净化水与活性污泥的混合物中的组分。
作为本发明实施例的一种实现形式，所述第一废气、第二废气、第三废气均为包括臭气、颗粒污染物、氧气、二氧化碳的废气;其中所述臭气包括硫醇、氨、硫化氢、挥发性有机酸、苯类。
作为本发明实施例的一种实现形式，所述活性污泥中的优势微生物菌种包括亚硝酸菌、硝酸菌、反硝化菌。
作为本发明实施例的一种实现形式，所述以第一净化水与活性污泥的混合物为喷淋液与逆向输入的第二废气的充分接触具体是在填料喷淋洗涤塔中进行的。
作为本发明实施例的一种实现形式，所述回收具体是：对第三净化水与活性污泥的混合物进行压滤获得水、泥饼，并将所述水中的浑浊液部分进行回收。
第二方面，本发明提供一种废气污水协同处理系统，包括第一协同处理系统、第二协同处理系统、第三协同处理系统;其中，
所述第一协同处理系统，用于通过气泡曝气的方式将污水与活性污泥的混合物、第一废气混合，获得协同处理过的第一净化水与活性污泥的混合物、第一净化气体;
所述第二协同处理系统，与所述第一协同处理系统连接，用于接收所述第一净化水与活性污泥的混合物并以此为喷淋液，与逆向输入的第二废气充分接触，获得协同处理过的第二净化水与活性污泥的混合物、第二净化气体;所述第二净化水与活性污泥的混合物中的一部分输入所述第一协同处理系统;
所述第三协同处理系统，与所述第二协同处理系统连接，用于接收所述第二净化水与活性污泥的混合物中的另一部分并通过气泡曝气的方式将其与第三废气充分接触，获得协同处理过的第三净化气体、第三净化水与活性污泥的混合物，并对所述第三净化水与活性污泥的混合物中的液体部分进行回收再处理。
作为本发明实施例的一种实现形式，所述第一协同处理系统，包括用于容纳污水与活性污泥的混合物的第一曝气池，及采用气泡曝气的方式向所述污水与活性污泥的混合物输入第一废气的第一曝气系统。
作为本发明实施例的一种实现形式，所述第二协同处理系统，包括与所述第一协同处理系统连接、用于将第一协同处理系统所得第一净化水与活性污泥的混合物输入第二协同处理系统的第一泥浆泵，及以所述第一净化水与活性污泥的混合物为喷淋液对输入第二协同处理系统的第二废气充分接触的填料喷淋洗涤塔;所述填料喷淋洗涤塔，其侧面底部设有第二废气入口、顶面设有第二净化气体出口、底面设有第二净化水与活性污泥的混合物出口;所述第二净化水与活性污泥的混合物出口与所述第一协同处理系统、所述第三协同处理系统连接，用于将第二净化水与活性污泥的混合物中的一部分回收至第一协同处理系统、另一部分输入第三协同处理系统。
作为本发明实施例的一种实现形式，所述第三协同处理系统，包括用于接收第二协同处理系统输出的另一部分第二净化水与活性污泥的混合物的第二曝气池、采用气泡曝气的方式向所述第二净化水与活性污泥的混合物输入第三废气的第二曝气系统、及对第三净化水与活性污泥的混合物中的液体部分进行回收再处理的回收处理系统。
作为本发明实施例的一种实现形式，所述回收处理系统包括：
设置于所述第二曝气池底部的用于将第二曝气池中的第三净化水与活性污泥的混合物输出的第二泥浆泵;
对第二泥浆泵输出的第三净化水与活性污泥的混合物进行压滤获得压滤液、泥饼的压滤脱水机;其中，所述压滤脱水机设有用于排出泥饼的泥饼出口及用于排出压滤液的压滤液出口，所述压滤液出口分支成为用于将压滤液中的浑浊部分回收入第二曝气池的浑浊液管道及将压滤液中的澄清部分排出系统的澄清液管道。
与现有技术相比，本发明存在如下有益效果：
本发明将废气与污水的净化处理协同进行，实属以废治废的技术，降低污水和废气的处理设施的建设投资和运行成本，大幅降低碳排放。
