申请日2017.01.20
公开(公告)日2017.09.05
IPC分类号G01N33/18; G01N1/34
摘要
本实用新型公开了一种污水浊度测量用仪表控制柜，包括自吸泵、提水管路和柜体，所述提水管路与自吸泵的输入端螺旋连接，所述自吸泵与提水管路之间设置有第一道过滤器，所述提水管路呈T型设置，所述柜体内设置有E+H仪表，所述E+H仪表的输入端与提水管路的输出端螺旋连接，且提水管路与E+H仪表连接处设置有第二道过滤器，所述E+H仪表内通过控制电路设置有空气开关、时间控制器、温控器、加热器和供电电源。该污水浊度测量用仪表控制柜，方便使用，不受条件的限制，有效避免污水提取设备及污水检测设备的被堵塞的现象发生，且检测仪表的输水量可根据使用状况天界水流量，便于检测。

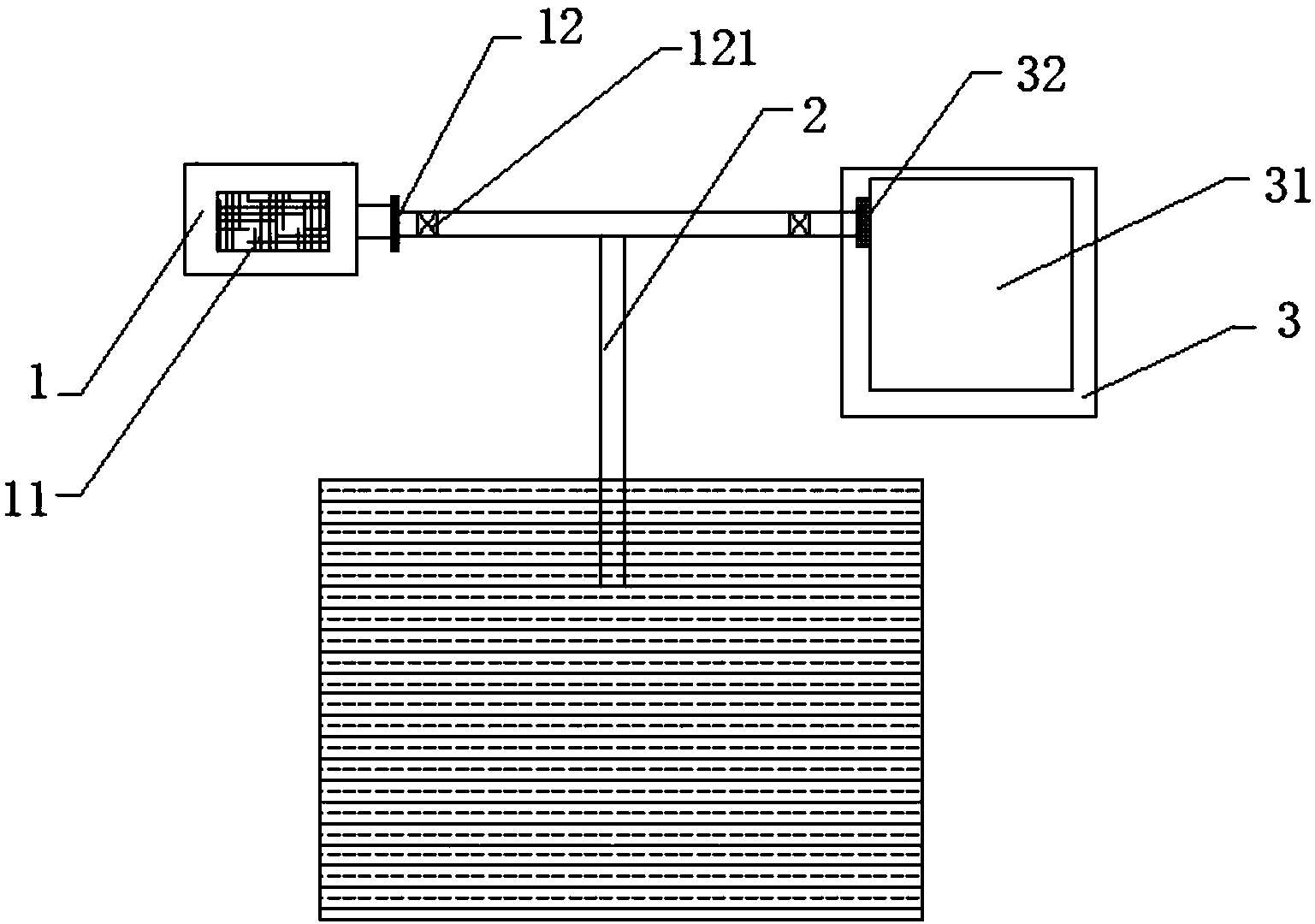

摘要附图
权利要求书
1.一种污水浊度测量用仪表控制柜，包括自吸泵(1)、提水管路(2)和柜体(3)，其特征在于：所述提水管路(2)与自吸泵(1)的输入端螺旋连接，所述自吸泵(1)与提水管路(2)之间设置有第一道过滤器(12)，所述提水管路(2)呈T型设置，所述柜体(3)内设置有E+H仪表(31)，所述E+H仪表(31)的输入端与提水管路(2)的输出端螺旋连接，且提水管路(2)与E+H仪表(31)连接处设置有第二道过滤器(32)，所述E+H仪表(31)内通过控制电路(33)设置有空气开关(331)、时间控制器(332)、温控器(333)、加热器(334)和供电电源(335)。
2.根据权利要求1所述的一种污水浊度测量用仪表控制柜，其特征在于：所述自吸泵(1)内设置有智能控制模块(11)。
3.根据权利要求1所述的一种污水浊度测量用仪表控制柜，其特征在于：所述时间控制器(332)的输出端与E+H仪表(31)的输入端电性连接。
4.根据权利要求1所述的一种污水浊度测量用仪表控制柜，其特征在于：所述第一道过滤器(12)和第二道过滤器(32)的两侧分别与提水管路(2)和自吸泵(1)、E+H仪表(31)螺旋连接。
5.根据权利要求1所述的一种污水浊度测量用仪表控制柜，其特征在于：所述提水管路(2)对应E+H仪表(31)和自吸泵(1)设置有控制阀门(121)。
6.根据权利要求1所述的一种污水浊度测量用仪表控制柜，其特征在于：所述温控器(333)的输出端与加热器(334)电性连接，且加热器(334)的供电电压为AC220。
说明书
一种污水浊度测量用仪表控制柜
技术领域
本实用新型属于污水检测设备技术领域，具体涉及一种污水浊度测量用仪表控制柜。
背景技术
对于现有的污水浊度测量仪表控制柜，所测量的时间及使用条件受到环境及时间等限制，不能随时对污水中的浊度进行检测，而且在对污水提取时污水中的杂质容易进入提取设备中对提取设备造成伤害，提水提取的水流量亦不可控制流量，不易量取，为污水浊度测量增加了不少难度。
实用新型内容
本实用新型的目的在于提供一种污水浊度测量用仪表控制柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水浊度测量用仪表控制柜，包括自吸泵、提水管路和柜体，所述提水管路与自吸泵的输入端螺旋连接，所述自吸泵与提水管路之间设置有第一道过滤器，所述提水管路呈T型设置，所述柜体内设置有E+H仪表，所述E+H仪表的输入端与提水管路的输出端螺旋连接，且提水管路与E+H仪表连接处设置有第二道过滤器，所述E+H仪表内通过控制电路设置有空气开关、时间控制器、温控器、加热器和供电电源。
优选的，所述自吸泵内设置有智能控制模块。本自吸泵具有：卡机保护、过载保护、无水断电、无水停机、干转保护、电流保护、延时控制等功能。确保现场各种条件下，自吸泵都能安全可靠的运行。
优选的，所述时间控制器的输出端与E+H仪表的输入端电性连接。根据实际需要，用于设定控制E+H仪表的取样时间，取样间隔时间。避免长时间连续运行，保护设备安全可靠运行的同时，也延长了泵以及仪表的使用寿命。
优选的，所述第一道过滤器和第二道过滤器的两侧分别与提水管路和自吸泵、E+H仪表螺旋连接。在自吸泵与提水管路连接处设置第一道过滤器，确保相对比较大的颗粒物或者悬浮物不能进入自吸泵，保护了自吸泵的可靠运行。同时这根加装过滤器的垂直的提水管路里还具有防水逆流装置，提高并缩短了自吸泵频繁启动时启动吸水的运行时间。污水通过管路进入E+H仪表前，设置第二道过滤器，保证E+H仪表污水长期运行不被颗粒物堵塞，影响水流的畅通。
优选的，所述提水管路对应E+H仪表和自吸泵设置有控制阀门。通过控制两个阀门的开度，调整流入E+H仪表实际所需的水流量，剩余的污水通过回流管路与E+H仪表检测完的污水一起回流至取水池。
优选的，所述温控器的输出端与加热器电性连接，且加热器的供电电压为AC220。在温度过低时，通过加热器对本装置进行加热，防止冬季室外温度过低时影响设备的正常使用。
本实用新型的技术效果和优点：该污水浊度测量用仪表控制柜，将提水管路的提水端放置在取水池内，提水管路的输出端分别与自吸泵和E+H仪表的输入端连接，提水管路内的污水在进入自吸泵时通过第一道过滤器将污水中的杂质过滤，避免污水中的杂质损坏自吸泵，提水管路与E+H仪表连接处的第二道过滤器对进入E+H仪表中的污水过滤杂质，避免污水中的杂质堵塞E+H仪表的输入口，E+H仪表内的控温器在取水位置温度低时，启动控温器，控温器通加热器对本装置进行加热，使本装置正常使用，不受条件额限制。该污水浊度测量用仪表控制柜，方便使用，不受条件的限制，有效避免污水提取设备及污水检测设备的被堵塞的现象发生，且检测仪表的输水量可根据使用状况天界水流量，便于检测。
