申请日2017.01.17
公开(公告)日2017.08.01
IPC分类号C02F1/72; C02F1/52
摘要
本实用新型公开了一种具有芬顿工艺与混凝沉淀结合的废水处理装置，包括芬顿氧化塔和混凝池，所述芬顿氧化塔的左侧设有废水入口、硫酸亚铁导入管和双氧水导入管，所述混凝池的右侧设有加注池，所述加注池的右侧设有熟化池，所述熟化池的右侧端部设有沉淀池，所述泥沙口通过管道连接水力旋流器，且管道的中部设有污泥泵，所述水力旋流器的顶部设有排泥口，底部设有细砂回流口，所述沉淀池的右侧端部设有出水口。本实用新型结构简单，通过将传统的芬顿工艺与混凝沉淀技术相结合，组合而成的双重废水处理装置，大大的提高了工业生产对于废水的处理效果，提高了处理废水的速率，且投资较少，工艺流程相对简单，具有宽广的市场前景。

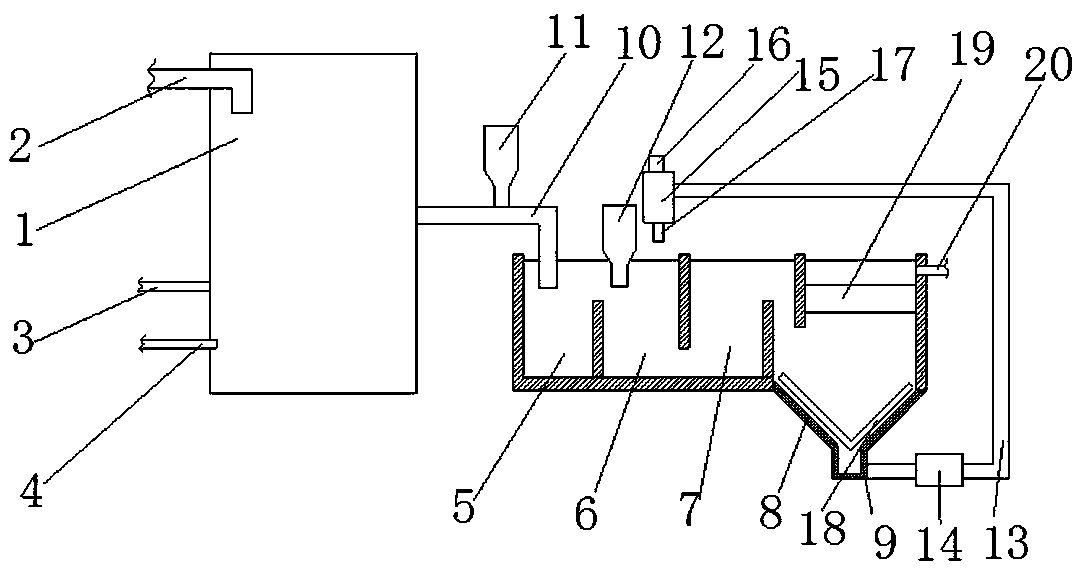

摘要附图
权利要求书
1.一种具有芬顿工艺与混凝沉淀结合的废水处理装置，包括芬顿氧化塔(1)和混凝池(5)，所述芬顿氧化塔(1)的左侧设有废水入口(2)、硫酸亚铁导入管(3)和双氧水导入管(4)，且废水入口(2)位于硫酸亚铁导入管(3)的上方，硫酸亚铁导入管(3)位于双氧水导入管(4)的上方，所述混凝池(5)的右侧设有加注池(6)，所述加注池(6)的右侧设有熟化池(7)，所述混凝池(5)、加注池(6)和熟化池(7)的内部均设有搅拌机，所述熟化池(7)的右侧端部设有沉淀池(8)，所述沉淀池(8)的端部设有泥沙口(9)，其特征在于：所述芬顿氧化塔(1)的右侧通过废水出口(10)连接混凝池(5)，且废水出口(10)的上端设有混凝剂瓶(11)，加注池(6)的上端设有助凝剂瓶(12)，所述泥沙口(9)通过管道(13)连接水力旋流器(15)，且管道(13)的中部设有污泥泵(14)，所述水力旋流器(15)的顶部设有排泥口(16)，底部设有细砂回流口(17)，且细砂回流口(17)位于加注池(6)的上方，所述沉淀池(8)的内壁上表面设有泥沙板(18)，右侧上方设有刮泥机(19)，所述沉淀池(8)的右侧端部设有出水口(20)，且出水口(20)位于刮泥机(19)上方。
2.根据权利要求1所述的一种具有芬顿工艺与混凝沉淀结合的废水处理装置，其特征在于：硫酸亚铁导入管(3)的端部连接散流板，且散流板环绕嵌入芬顿氧化塔(1)的内壁。
3.根据权利要求1所述的一种具有芬顿工艺与混凝沉淀结合的废水处理装置，其特征在于：所述沉淀池(8)呈“V”字形结构，且泥沙口(9)位于“V”字形沉淀池(8)的底端。
4.根据权利要求1所述的一种具有芬顿工艺与混凝沉淀结合的废水处理装置，其特征在于：所述混凝池(5)、加注池(6)、熟化池(7)和沉淀池(8)顶部液面在同一水平面上，混凝池(5)与加注池(6)顶部连通，加注池(6)与熟化池(7)底部连通，熟化池(7)与沉淀池(8)中部连通。
说明书
一种具有芬顿工艺与混凝沉淀结合的废水处理装置
技术领域
本实用新型涉及工业设备技术领域，具体为一种具有芬顿工艺与混凝沉淀结合的废水处理装置。
背景技术
一般情况下水处理需要经过厌氧、好氧以及絮凝三个环节。多年来，我国的污水处理都是使用传统的工艺进行。近年来，随着国家污水排放标准的提高，对废水处理的要求和力度逐渐提高，于是很多企业就会采用深度处理的工艺对废水进行处理，如臭氧处理、膜处理等，目前市场上最为认可的是利用芬顿工艺进行废水处理。利用芬顿工艺对工业废水进行处理，能够在极短的时间内将工业废水中的有机物进行氧化分解，氧化率比较高，不会出现二次污染。并且这种工艺的基建投资比较少，运用过程中不需要花费大量的费用，操作工艺比较简单。芬顿工艺在近年来的工业废水处理中被广泛的应用，取得了良好的效果。
在工业废水和生活废水处理中，有一种很重要的物化处理方法：混凝法。这种水处理方法应用广泛，各种污染指标去除率高。混凝的目的在于通过向水中投加一些药剂(通常称为混凝剂及助凝剂)，混凝剂在水中通过电离和水解等化学作用使水中难以沉淀的胶体颗粒能互相聚合而形成胶体，然后通过胶体的压缩双电层作用、吸附电性中和、吸附架桥作用和沉析物网捕作用等与水体中的杂质和有机物胶体结合形成更大的颗粒絮体，颗粒絮体在水的紊流中彼此易碰撞吸附，形成絮凝体(亦称绒体或矾花)。絮凝体具有强大吸附力，不仅能吸附悬浮物，还能吸附部分细菌和溶解性物质。絮凝体通过吸附，体积增大而下沉。
若是将芬顿工艺处理废水技术与混凝沉淀技术结合起来，提高对废水的净化处理效果，具有十分广大的市场应用前景。
发明内容
本实用新型的目的在于提供一种具有芬顿工艺与混凝沉淀结合的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有芬顿工艺与混凝沉淀结合的废水处理装置，包括芬顿氧化塔和混凝池，所述芬顿氧化塔的左侧设有废水入口、硫酸亚铁导入管和双氧水导入管，且废水入口位于硫酸亚铁导入管的上方，硫酸亚铁导入管位于双氧水导入管的上方，所述混凝池的右侧设有加注池，所述加注池的右侧设有熟化池，所述混凝池、加注池和熟化池的内部均设有搅拌机，所述熟化池的右侧端部设有沉淀池，所述沉淀池的端部设有泥沙口，所述芬顿氧化塔的右侧通过废水出口连接混凝池，且废水出口的上端设有混凝剂瓶，加注池的上端设有助凝剂瓶，所述泥沙口通过管道连接水力旋流器，且管道的中部设有污泥泵，所述水力旋流器的顶部设有排泥口，底部设有细砂回流口，且细砂回流口位于加注池的上方，所述沉淀池的内壁上表面设有泥沙板，右侧上方设有刮泥机，所述沉淀池的右侧端部设有出水口，且出水口位于刮泥机上方。
优选的，硫酸亚铁导入管的端部连接散流板，且散流板环绕嵌入芬顿氧化塔的内壁。
优选的，所述沉淀池呈“V”字形结构，且泥沙口位于“V”字形沉淀池的底端。
优选的，所述混凝池、加注池、熟化池和沉淀池顶部液面在同一水平面上，混凝池与加注池顶部连通，加注池与熟化池底部连通，熟化池与沉淀池中部连通。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，通过将传统的芬顿工艺与混凝沉淀技术相结合，组合而成的双重废水处理装置，大大的提高了工业生产对于废水的处理效果，提高了处理废水的速率，且投资较少，工艺流程相对简单，具有宽广的市场前景。
