申请日2017.01.17
公开(公告)日2017.09.26
IPC分类号C02F3/02
摘要
采用本实用新型的一种聚乙烯醇固定化微生物凝胶处理污水的曝气管，包括水平放置的中空管(1)，其特征在于：在所述中空管(1)的下部设置有孔(2)。能够使得聚乙烯醇凝胶充分曝气，使得污水处理效果好。

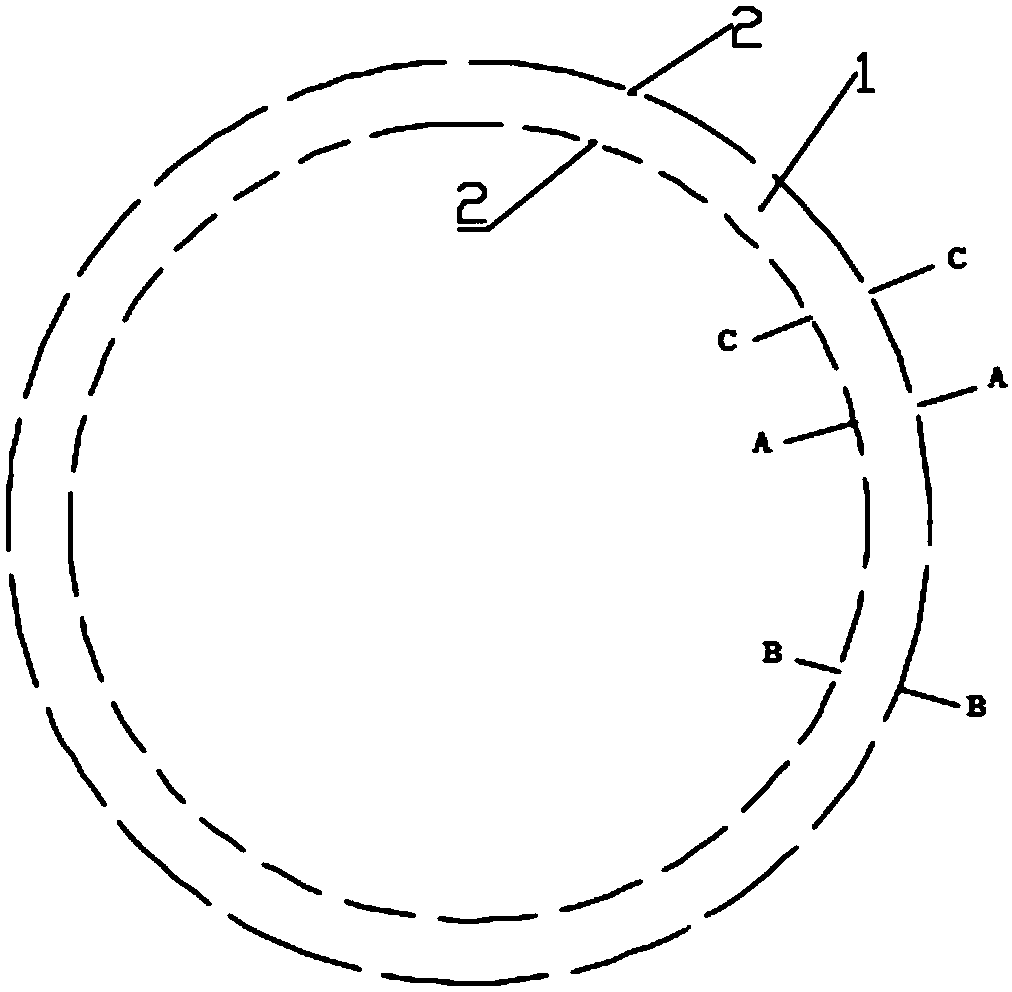

摘要附图
权利要求书
1.一种聚乙烯醇固定化微生物凝胶处理污水的曝气管，包括水平放置的中空管(1)，其特征在于：在所述中空管(1)的下部设置有孔(2)。
2.如权利要求1所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)的孔径为0.5-3mm。
3.如权利要求1或2所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的当量直径为10-100mm。
4.如权利要求3所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)呈封闭或非封闭的环状，或者螺旋状。
5.如权利要求4所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)开设在所述中空管(1)的下部且向内一侧。
6.如权利要求5所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)下部且向内一侧的孔(2)与水平方向呈30-60°的夹角。
7.如权利要求6所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)还开设在所述中空管(1)下部且向外一侧。
8.如权利要求7所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)下部且向外一侧的孔(2)与水平方向呈30-60°的夹角。
9.如权利要求8所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)还开设在所述中空管(1)的顶部。
10.如权利要求9所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)还开设在所述中空管(1)的底部。
11.如权利要求9所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)下部且向内一侧的孔(2)与水平方向呈45°夹角，开设在所述中空管(1)下部且向外一侧的孔(2)与水平方向呈45°夹角。
12.如权利要求9、10或11所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设于所述中空管(1)下部的孔(2)的孔径大于开设于所述中空管(1)上部的孔(2)的孔径。
13.如权利要求3所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)的孔间距为5-50mm。
14.如权利要求12所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)的孔间距为5-50mm。
15.如权利要求1、2、4、5、6、7、8、9、10或11所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述孔(2)的孔间距为5-50mm。
16.如权利要求13所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向内一侧的孔(2)的孔间距为10-40mm。
17.如权利要求14所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向内一侧的孔(2)的孔间距为10-40mm。
18.如权利要求15所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向内一侧的孔(2)的孔间距为10-40mm。
19.如权利要求13所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向内一侧的孔(2)的孔间距为5-20mm。
20.如权利要求14所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向内一侧的孔(2)的孔间距为5-20mm。
21.如权利要求15所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向内一侧的孔(2)的孔间距为5-20mm。
22.如权利要求19、20或21所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向外一侧的孔(2)的孔间距为10-40mm。
23.如权利要求15所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的底部的孔(2)的孔间距为5-25mm。
24.如权利要求22所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的底部的孔(2)的孔间距为5-25mm。
25.如权利要求13、14、16、17、18、19、20或21所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的底部的孔(2)的孔间距为5-25mm。
26.如权利要求23所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的顶部的孔(2)的孔间距为10-50mm。
27.如权利要求24所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的顶部的孔(2)的孔间距为10-50mm。
28.如权利要求25所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的顶部的孔(2)的孔间距为10-50mm。
29.如权利要求26、27或28所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：开设在所述中空管(1)的下部且向外一侧的孔(2)和/或开设在所述中空管(1)的下部且向外一侧的孔(2)的出气流速为1.5-3m/s。
30.如权利要求3所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
31.如权利要求12所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
32.如权利要求15所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
33.如权利要求22所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
34.如权利要求25所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
35.如权利要求29所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
36.如权利要求1、2、4、5、6、7、8、9、10、11、13、14、16、17、18、19、20、21、23、24、26、27或28所述的聚乙烯醇固定化微生物凝胶处理污水的曝气管，其特征在于：所述中空管(1)的横截面为圆形或多边形。
说明书
一种聚乙烯醇固定化微生物凝胶处理污水的曝气管
技术领域：
本实用新型涉及一种用于污水处理的曝气管，尤其涉及用于聚乙烯醇固定化微生物凝胶处理污水的曝气管。
背景技术：
聚乙烯醇(PVA)凝胶颗粒作为一种新型的微生物包埋固定化载体, 它具有机械强度高, 化学稳定性好, 抗微生物分解性能强, 对微生物无毒, 价格低廉等一系列优点，应用于污水处理领域，可以替代传统的活性污泥法处理污水，可减少污水处理占地面积，还可减少废弃污泥对环境造成的污染。
聚乙烯醇固定化微生物凝胶处理污水的关键，一是不能使凝胶颗粒累积在曝气池的任何角落，尤其不能沉入池底静止不动，二是曝气要充分，三是操作成本要合理，而完成这些技术目标的关键设备之一就是曝气装置。
现有文献中，有部分曝气管、曝气盘文献的公开。在中国专利CN202912763U中，公开了一种高效微孔管式曝气盘，包括中心盘、微孔管和止回阀，中心盘上有输气管口，中心盘向外延伸有多个托架，每个托架上有多个凹槽，微孔盘管的进口与输气管口连接，并且卧入托架上的凹槽内，中心盘下端垂直止回阀，止回阀下端为进气口。该技术用于工业污水处理，降低曝气成本，但该技术无法实现对聚乙烯醇凝胶这样大颗粒的曝气。在另一份中国专利CN202576071U中公开了一种用于污水处理的旋转式微孔曝气圆环盘管系统，微孔同心圆环盘管组由一根竖直旋转主管和一个水平微孔同心圆环盘管组成，该水平微孔圆环盘管是从内至外的多根微孔同心圆环管及在相邻内外环管之间径向均匀间隔设置的微孔连通管联接组成的一体盘管，该盘管中心内管环管通过径向间隔设置的微孔连通管与竖直旋转主管连通，多组微孔同心圆环盘管组间隔设置，各组旋转主管上端分别与旋转驱动及控制机构连接，下端分别与输气干管连通，构成旋转式微孔曝气圆环盘管系统。该技术旨在强化气泡紊动扩散作用，确保了曝气池水体中的溶解氧在纵向快速分布均匀，但无法实现聚乙烯醇凝胶处理污水的曝气。
现有公开的技术中，没有发现可以有效实现聚乙烯醇微生物凝胶处理污水的曝气设备。
实用新型内容：
本实用新型的目的在于一种能够有效实现聚乙烯醇固定化微生物凝胶处理污水的曝气管。
为了达到上述目的，本实用性是这样实现的：一种聚乙烯醇固定化微生物凝胶处理污水的曝气管，包括水平放置的中空管，其特征在于：在所述中空管的下部设置有孔。采用这样的方式能够使得聚乙烯醇凝胶能够曝气充分，有效地实现污水处理。
为了进一步曝气充分，所述孔的孔径为0.5-3mm。
为了进一步曝气充分，所述中空管的当量直径为10-100mm。若曝气管横截面为圆形，则曝气管的内径为10-100mm。
为了进一步使得曝气均匀，所述中空管呈封闭或非封闭的环状，或螺旋状。其中所述环状可以为圆环形、多边形环形或者其他不规则的环状等，还可为Z形、蛇形等。
为了进一步使得曝气充分，所述孔开设在所述中空管的下部且向内一侧。
为了进一步提高曝气效率，所述孔还开设在所述中空管下部且向外一侧。
为了进一步提高曝气效率，所述孔还开设在所述中空管的底部。其中所述底部是指与水平方向呈90°夹角的方向。
为了进一步提高曝气效率，所述孔还开设在所述中空管的顶部。其中所述底部是指与水平方向呈90°夹角的方向。
为了进一步使得曝气充分，开设在所述中空管下部且向内一侧的孔与水平方向呈30-60°的夹角。
优选地，开设在所述中空管下部且向内一侧的孔与水平方向呈45°夹角。
为了进一步使得曝气充分，开设在所述中空管下部且向外一侧的孔与水平方向呈30-60°的夹角。
优选地，开设在所述中空管下部且向外一侧的孔与水平方向呈45°夹角。
为了进一步提高曝气效果，开设于所述中空管下部的孔的孔径大于开设于所述中空管上部的孔的孔径。
为了进一步提高曝气效果，所述孔的孔间距为5-40mm。
为了进一步提高曝气效果，开设在所述中空管的下部且向内一侧的孔的孔间距为5-40mm。
为了进一步提高曝气效果，开设在所述中空管的下部且向内一侧的孔的孔间距为5-20mm。
为了进一步提高曝气效果，开设在所述中空管的下部且向内一侧的孔的孔间距为10-40mm。
为了进一步提高曝气效果，开设在所述中空管的下部且向外一侧的孔的孔间距为10-40mm。
为了进一步提高曝气效果，开设在所述中空管的底部的孔的孔间距为5-25mm。
为了进一步提高曝气效果，开设在所述中空管的顶部的孔的孔间距为10-50mm。
为了进一步提高污水处理效果，开设在所述中空管的下部且向外一侧的孔和/或开设在所述中空管的下部且向外一侧的孔的出气流速为1.5-3m/s。
优选地，所述中空管的横截面为圆形或多边形。
另外，本实用新型中的中空管的材质可采用不易变形的金属或者塑料等材质。
采用本实用新型的聚乙烯醇固定化微生物凝胶处理污水的曝气管，能够达到的有益效果有：能够使得聚乙烯醇水凝胶颗粒不沉底，曝气池中曝气均匀充分，污水处理效果好，污水的COD等关键指标的去除率可达90%，操作成本低。
