申请日2016.11.09
公开(公告)日2017.05.31
IPC分类号G05D27/02
摘要
本实用新型公开了一种变频分离式水处理设备的控制系统，该控制系统包括功率因数补偿模块(1)、主功率模块(2)、电压切换模块(3)、驱动电路模块(4)、控制器模块(5)、风机控制模块(6)、电压检测模块(7)、电流检测模块(8)及温度检测模块(9);主功率模块(2)分别与功率因数补偿模块(1)、电压切换模块(3)、驱动电路模块(4)信号相连;控制器模块(5)分别与驱动电路模块(4)、风机控制模块(6)、电压检测模块(7)、电流检测模块(8)、温度检测模块(9)信号相连。

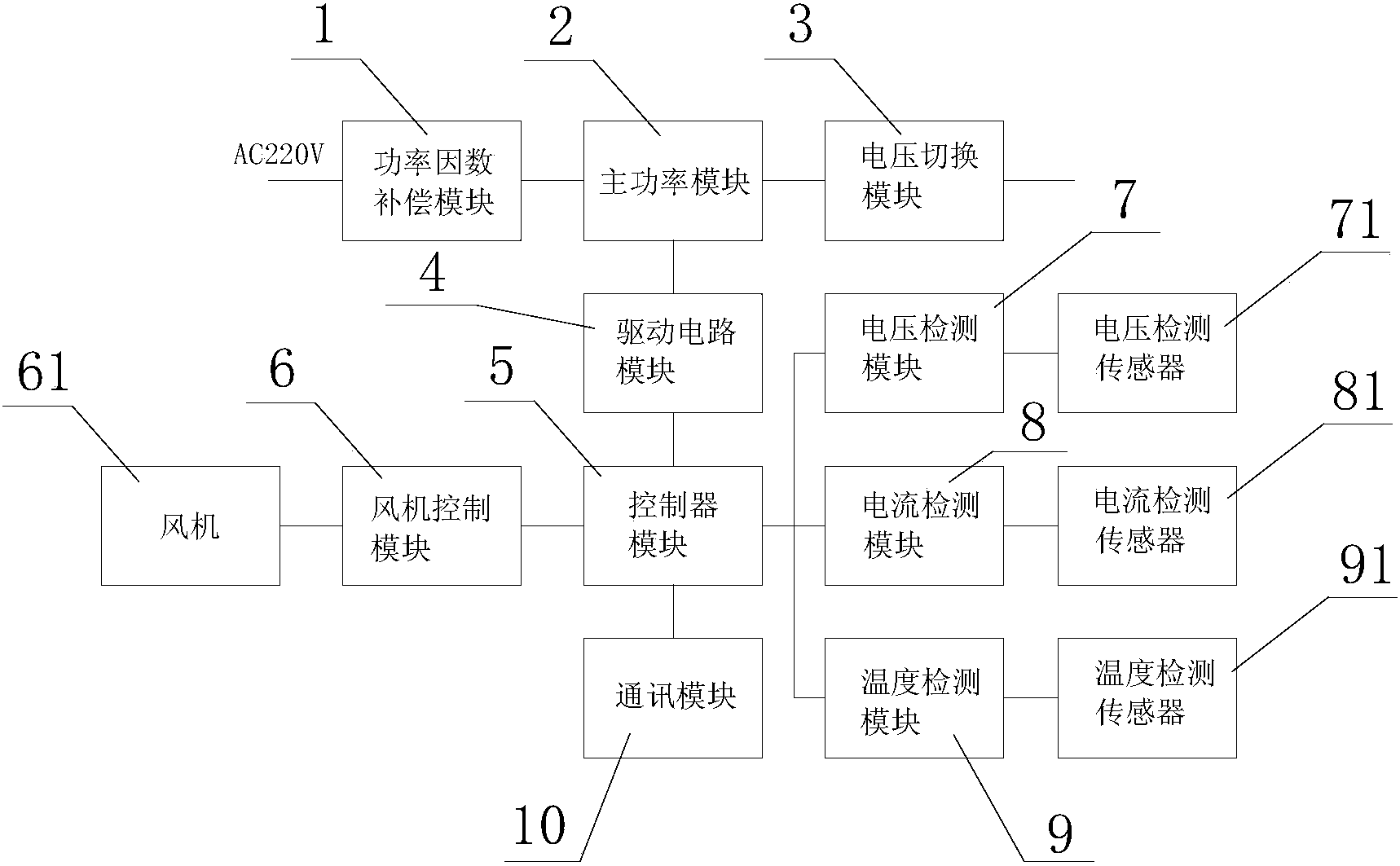

摘要附图
权利要求书
1.变频分离式水处理设备的控制系统，其特征在于：该控制系统包括功率因数补偿模块(1)、主功率模块(2)、电压切换模块(3)、驱动电路模块(4)、控制器模块(5)、风机控制模块(6)、电压检测模块(7)、电流检测模块(8)及温度检测模块(9);所述电压检测模块(7)连接电压传感器(71);所述电流检测模块(8)连接电流传感器(81);所述温度检测模块(9)连接温度传感器(91);所述风机控制模块(6)连接风机(61);
所述主功率模块(2)分别与功率因数补偿模块(1)、电压切换模块(3)、驱动电路模块(4)信号相连;
所述控制器模块(5)分别与驱动电路模块(4)、风机控制模块(6)、电压检测模块(7)、电流检测模块(8)、温度检测模块(9)信号相连。
2.根据权利要求1所述的变频分离式水处理设备的控制系统，其特征在于：所述控制器模块(5)与通讯模块(10)信号相连。
3.根据权利要求2所述的变频分离式水处理设备的控制系统，其特征在于：所述通讯模块(10)为串行通讯模块。
4.根据权利要求1～3任一所述的变频分离式水处理设备的控制系统，其特征在于：所述主功率模块(2)为功率开关管。
5.根据权利要求1～3任一所述的变频分离式水处理设备的控制系统，其特征在于：所述控制器模块(5)为数字控制器模块。
说明书
变频分离式水处理设备的控制系统
技术领域
本实用新型涉及一种水处理设备的控制系统，特别是一种变频分离式水处理设备的控制系统。
背景技术
在现代生活中，尤其是随着城市化的日益加深，人群的居住密度不断增加，目前的一些用水装置特别是一些带有热交换的用水装置，如热水锅炉、中央空调、水冷空调、换热器、冷却塔等，很多都有水处理设备，以往的变频分离式水处理设备电路(即，控制系统)不具有电压调节功能和通讯功能，即，保护功能不够完善。因此，需要对现有技术进行改进。
实用新型内容
本实用新型要解决的技术问题是提供一种具有电压调节功能的变频分离式水处理设备的控制系统。
为了解决上述技术问题，本实用新型提供一种变频分离式水处理设备的控制系统，该控制系统包括功率因数补偿模块、主功率模块、电压切换模块、驱动电路模块、控制器模块、风机控制模块、电压检测模块、电流检测模块及温度检测模块;电压检测模块连接电压传感器;电流检测模块连接电流传感器;温度检测模块连接温度传感器;风机控制模块连接风机;
所述主功率模块分别与功率因数补偿模块、电压切换模块、驱动电路模块信号相连;
控制器模块分别与驱动电路模块、风机控制模块、电压检测模块、电流检测模块、温度检测模块信号相连。
作为本实用新型的变频分离式水处理设备的控制系统的改进：控制器模块与通讯模块信号相连。
作为本实用新型的变频分离式水处理设备的控制系统的进一步改进：通讯模块为串行通讯模块。
作为本实用新型的变频分离式水处理设备的控制系统的进一步改进：主功率模块为功率开关管，功率开关管的驱动波形为PWM波。
作为本实用新型的变频分离式水处理设备的控制系统的进一步改进：控制器模块为数字控制器模块。
本实用新型具有如下技术优势：
1、本实用新型具有完善的过流、过压和过温保护装置，更加安全。
2、本实用新型的风机转速根据温度自动调节，因此可以有效地延长变频分离式水处理设备的使用寿命。
3、本实用新型具有远程通讯功能，可实现在办公室内远程监控变频分离式水处理设备的运行状况。
