申请日2016.11.17
公开(公告)日2017.01.11
IPC分类号C02F1/48
摘要
本发明涉及一种污泥水的铁粉吸装置，包括中心转轴、安装于中心转轴周侧的多个磁吸滚筒，磁吸滚筒与中心转轴之间安装有悬臂，悬臂的内端与中心转轴固连，外端与磁吸滚筒转动连接;磁吸滚筒的端部安装有从动轮，中心转轴的端部安装有主动轮，所述主动轮与从动轮之间通过皮带同步连接，主动轮由中心转轴端部的驱动电机驱动。本发明的结构简单，通过滚动的磁吸滚筒将污泥中的铁粉物质吸除，实现污泥的铁粉分离处理，具有吸附效果好、效率高的特点。
权利要求书

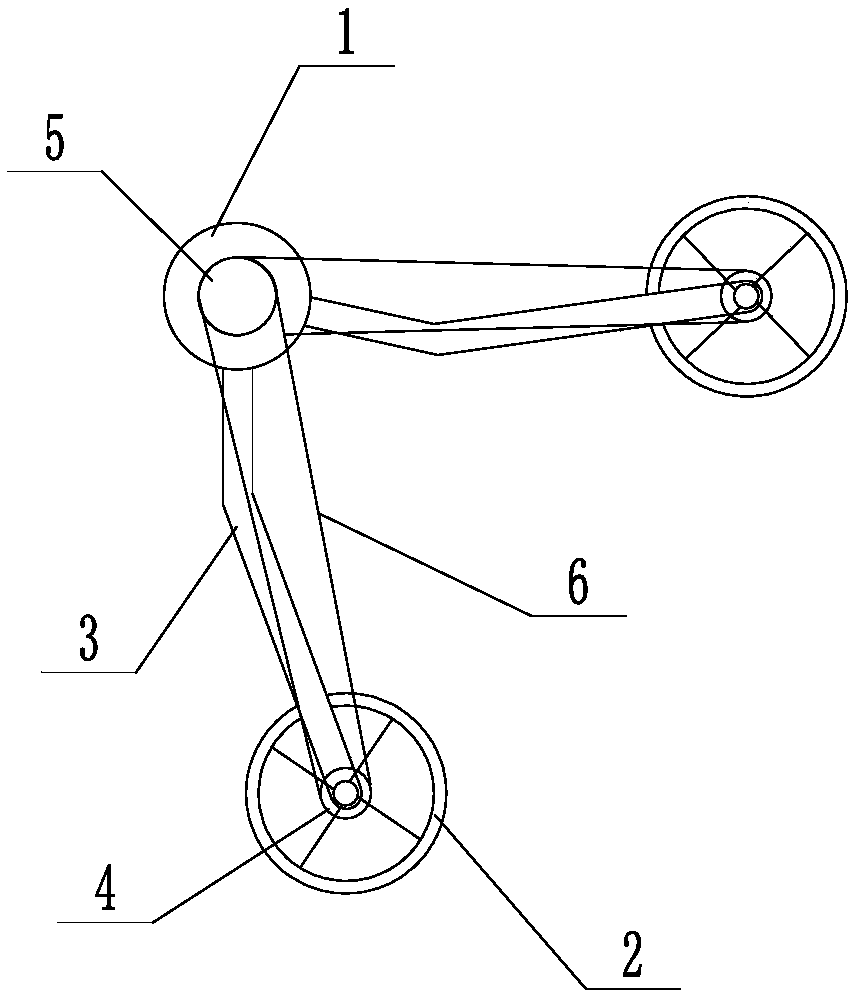

1.一种污泥水的铁粉吸装置，其特征在于：包括中心转轴(1)、安装于中心转轴(1)周侧的多个磁吸滚筒(2)，磁吸滚筒(2)与中心转轴(1)之间安装有悬臂(3)，悬臂(3)的内端与中心转轴(1)固连，外端与磁吸滚筒(2)转动连接;磁吸滚筒(2)的端部安装有从动轮(4)，中心转轴(1)的端部安装有主动轮(5)，所述主动轮(5)与从动轮(4)之间通过皮带(6)同步连接，主动轮(5)由中心转轴(1)端部的驱动电机驱动。
说明书
一种污泥水的铁粉吸装置
技术领域
本发明涉及环保设备技术领域，特别涉及污泥水的处理装置。
背景技术
在造纸、石油化工、食品、印染、煤矿、冶金及矿山等行业的生产过程中，均会产生一定量的污水、污泥。这些污水、污泥直接排放会对环境造成严重的破坏，因此需要对其进行相应的处理，以减轻对环境的污染。
对污水、污泥的处理一般采用加药凝絮，然后分离凝絮，并对分离出来的凝絮进行脱水的工艺步骤。由于絮凝剂中含有铁磁性粉末，需要对絮凝剂处理过的污泥水进行磁性吸附处理。现有的磁性吸附装置通过磁性盘于分离箱体中转动，吸附污泥后经刮板将污泥刮下后输出。现有的磁吸装置的吸附效果还有待提高。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种吸附效果好、效率高的污泥水的铁粉吸装置。
为了解决上述问题，本发明采用如下方案：
一种污泥水的铁粉吸装置，包括中心转轴、安装于中心转轴周侧的多个磁吸滚筒，磁吸滚筒与中心转轴之间安装有悬臂，悬臂的内端与中心转轴固连，外端与磁吸滚筒转动连接;磁吸滚筒的端部安装有从动轮，中心转轴的端部安装有主动轮，所述主动轮与从动轮之间通过皮带同步连接，主动轮由中心转轴端部的驱动电机驱动。
本发明的技术效果在于：
本发明的结构简单，通过滚动的磁吸滚筒将污泥中的铁粉物质吸除，实现污泥的铁粉分离处理，多个磁吸滚筒交替进行，具有吸附效果好、效率高的特点。
