申请日2016.10.31
公开(公告)日2017.03.08
IPC分类号C02F9/14; B01J20/34; B01J20/20; C10L5/46; C10L5/44; B01D53/60; F22B1/22; F23G7/05; F23G7/06
摘要
本发明公开一种焦粉处理焦化废水并联产蒸汽的工艺，主要针对现有技术下的焦粉和焦化废水处理不便的问题，提出了一种处理效率高、成本低的焦粉处理焦化废水并联产蒸汽的工艺，包括如下步骤：1)收集炼焦过程中产生的焦粉，2)利用所述焦粉吸附净化焦化废水，所述焦粉成为废焦粉，所述焦化废水成为初级处理废水，3)将所述初级处理废水进行生化处理，将所述废焦粉在锅炉中进行燃烧，4)利用所述锅炉的脱硫脱硝工艺和除尘工艺对废焦粉燃烧产生的烟气进行处理。本发明投资低，运行成本低廉，能够大大提高焦化企业的经济效益。

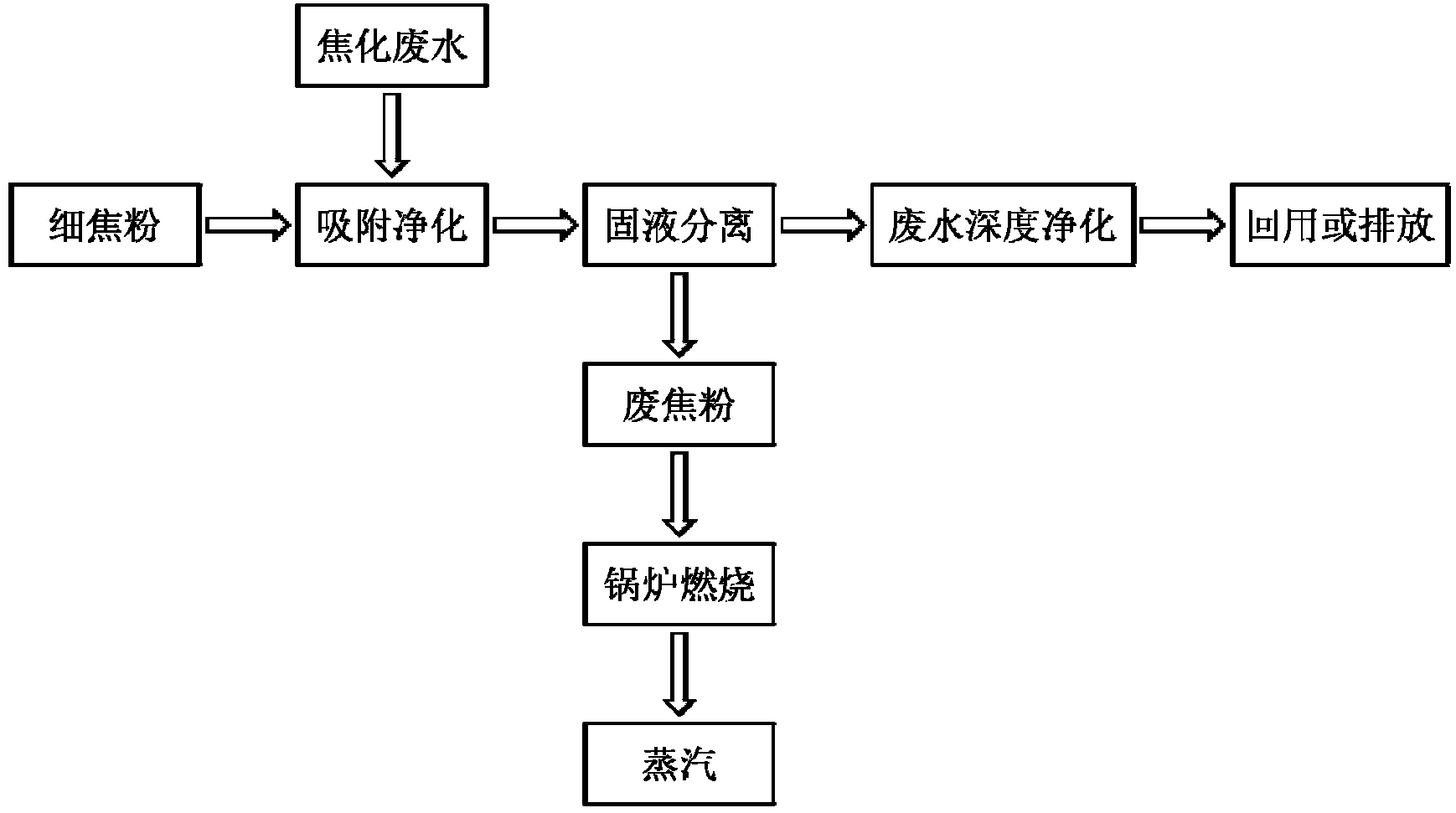

摘要附图
权利要求书
1.一种焦粉处理焦化废水并联产蒸汽的工艺，其特征在于：包括如下步骤：
1)收集炼焦过程中产生的焦粉，
2)利用所述焦粉吸附净化焦化废水，所述焦粉成为废焦粉，所述焦化废水成为初级处理废水，
3)将所述初级处理废水进行生化处理，将所述废焦粉在锅炉中进行燃烧，4)利用所述锅炉的脱硫脱硝工艺和除尘工艺对废焦粉燃烧产生的烟气进行处理。
2.如权利要求1所述处理废焦粉焦化废水并联产蒸汽的工艺，其特征在于：所述焦粉在吸附净化焦化废水前进行研磨和筛分。
3.如权利要求1所述焦粉处理焦化废水并联产蒸汽的工艺，其特征在于：所述焦粉在吸附净化焦化废水前进行活化处理：将焦粉放置在容器中，向容器中通入水蒸汽。
4.如权利要求1所述焦粉处理焦化废水并联产蒸汽的工艺，其特征在于：在所述焦粉吸附净化焦化废水时，搅拌焦化废水与焦粉的混合物。
5.如权利要求1所述焦粉处理焦化废水并联产蒸汽的工艺，其特征在于：所述焦粉吸附净化焦化废水完毕后，对焦粉和焦化废水的混合物进行固液分离，固液分离时采用沉淀、过滤或旋流的方式进行固液分离。
6.如权利要求5所述焦粉处理焦化废水并联产蒸汽的工艺，其特征在于：固液分离完毕后，采用压滤的方式将废焦粉中的水分除去。
7.如权利要求1所述焦粉处理焦化废水并联产蒸汽的工艺，其特征在于：所述废焦粉与煤粉混合后在锅炉中进行燃烧，废焦粉与煤粉混合时的比例为1:1～1:9。
说明书
焦粉处理焦化废水并联产蒸汽的工艺
技术领域
本发明涉及一种焦粉处理焦化废水并联产蒸汽的工艺。
背景技术
焦化废水中含有大量的有机污染物和无机污染物，其中有机污染物包括苯酚、苯、甲苯和溶剂油等，无机污染物包括氰化氢、硫化氢和氨等，另外还包括一些固体残渣。在处理这些污染物的过程中需经过多级的处理，该过程极为复杂，操作成本高。同时由于焦化废水中的有机污染物量极大，生化处理所耗时间极长，对处理过程中的温度和pH要求极高。因此有必要提出一种新型的焦化废水处理工艺。
在炼焦过程中会产生2.0%～4.5%粒径小于10mm细焦粉，这些细焦粉由于粒度过小不能用于钢铁或者电石的生产。工业上一般将其掺混进煤炭中再次进行炼焦。
炼焦之后产生的细焦粉由于其中的水分和挥发性有机物已经经过高温热解过程排出，内部形成大面积的多孔结构，因而具有极强的吸附性能。如果能够用这些细焦粉来吸附净化焦化废水将极大的提高废水的处理效率，简化废水处理工艺流程，减少后续生化处理过程的压力，大大降低生产成本。同时将处理之后的废焦粉用于粉煤锅炉燃烧，既能够产生工业生产中必须的蒸汽，也能将污染物转移到锅炉工艺中，利用锅炉的脱硫脱硝和除尘系统进行处理。
发明内容
针对上述问题，本发明提供一种运行效率高、生产成本低的焦粉处理焦化废水并联产蒸汽的工艺。
为达到上述目的，本发明焦粉处理焦化废水并联产蒸汽的工艺包括如下步骤：
1)收集炼焦过程中产生的焦粉，
2)利用所述焦粉吸附净化焦化废水，所述焦粉成为废焦粉，所述焦化废水成为初级处理废水，
3)将所述初级处理废水进行生化处理，将所述废焦粉在锅炉中进行燃烧，
4)利用所述锅炉的脱硫脱硝工艺和除尘工艺对废焦粉燃烧产生的烟气进行处理。
进一步地，所述焦粉在吸附净化焦化废水前进行研磨和筛分。
进一步地，所述焦粉在吸附净化焦化废水前进行活化处理：将焦粉放置在容器中，向容器中通入水蒸汽。
进一步地，在所述焦粉吸附净化焦化废水时，搅拌焦化废水与焦粉的混合物。
进一步地，所述焦粉吸附净化焦化废水完毕后，对焦粉和焦化废水的混合物进行固液分离，固液分离时采用沉淀、过滤或旋流的方式进行固液分离。
进一步地，固液分离完毕后，采用压滤的方式将废焦粉中的水分除去。
进一步地，所述废焦粉与煤粉混合后在锅炉中进行燃烧，废焦粉与煤粉混合时的比例为1:1～1:9。
本发明的焦粉处理焦化废水并联产蒸汽的工艺具有以下优点：吸附净化的原料采用炼焦产生的焦粉，来源广泛，价格低廉，吸附性能好。该工艺流程简单，效率高，减轻后续废水深度净化过程中的负荷。在处理废水的同时能够同时联产蒸汽，另外将大部分污染物转移到锅炉中燃烧处理，燃烧产生的污染物能够利用锅炉工艺中的脱硫脱硝和除尘系统进行处理。本发明投资低，运行成本低廉，能够大大提高焦化企业的经济效益。
