申请日2016.10.31
公开(公告)日2017.04.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种具有PLC控制结构的废水处理系统，其包括废水处理装置以及用于控制所述废水处理装置的PLC控制结构;所述废水处理装置包括依次通过管道连接的调节池、混合池、沉淀池、配水池、滤床结构、集水池、消毒池以及砂滤池;所述PLC控制结构连接并控制所述调节池、所述混合池、所述沉淀池、所述配水池、所述滤床结构、所述集水池和所述消毒池;所述PLC控制结构控制整个所述废水处理装置的工作过程，实现了该废水处理系统的自动化，无需工作人员在现场进行手动调节或控制就可以完成对废水的处理，降低了运行成本且提高了废水处理效率。

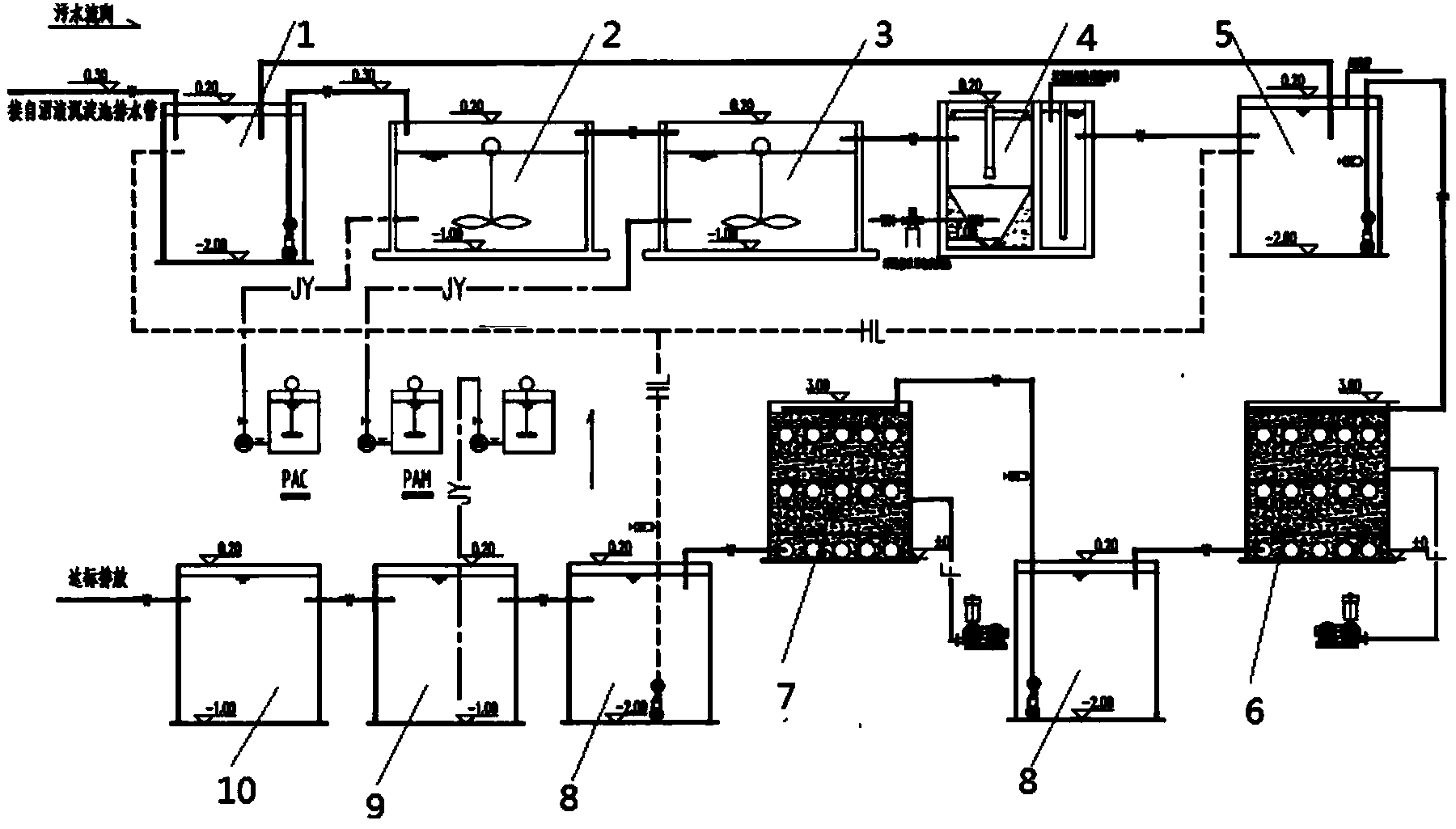

摘要附图
权利要求书
1.具有PLC控制结构的废水处理系统，其特征在于：其包括废水处理装置以及用于控制所述废水处理装置的PLC控制结构;
所述废水处理装置包括依次通过管道连接的调节池(1)、混合池、沉淀池(4)、配水池(5)、滤床结构、集水池(8)、消毒池(9)以及砂滤池(10);所述PLC控制结构连接并控制所述调节池(1)、所述混合池、所述沉淀池(4)、所述配水池(5)、所述滤床结构、所述集水池(8)和所述消毒池(9)。
2.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述混合池包括快混池(2)和慢混池(3)，所述滤床结构包括第一滤床结构(6)和第二滤床结构(7);所述集水池(8)设为两个，其中一个设于所述第一滤床结构(6)和第二滤床结构(7)之间，另一个设于所述第二滤床结构(7)和所述消毒池(9)之间。
3.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述PLC控制结构与所述调节池(1)内的水泵连接并控制所述水泵的开关。
4.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述混合池内设有加药结构和搅拌结构，所述PLC控制结构连接并控制所述加药结构的加药开关，所述PLC控制结构还连接控制所述搅拌结构的开启和关闭。
5.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述配水池(5)内设有浮球液位开关，所述PLC控制结构连接所述浮球液位开关和所述配水池(5)的配水进水泵，所述PLC控制结构根据所述浮球液位开关的升降控制所述配水进水泵的开关。
6.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述PLC控制结构与所述沉淀池(4)内的污泥回水泵相连，并根据预设时间，开启所述污泥回水泵回收所述沉淀池(4)中的污泥。
7.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述PLC控制结构与所述滤床结构的滤床进水泵相连，并根据预设时间，开启或关闭所述滤床进水泵。
8.根据权利要求1所述的具有PLC控制结构的废水处理系统，其特征在于：所述PLC控制结构与所述滤床结构的滤床进气泵相连，并根据预设时间，开启所述滤床进气泵。
9.根据权利要求1-8中任一项所述的具有PLC控制结构的废水处理系统，其特征在于：所述消毒池(9)内设有加药部件，所述PLC控制结构连接并控制所述加药部件。
10.根据权利要求9所述的具有PLC控制结构的废水处理系统，其特征在于：所述废水处理装置还包括回流结构，所述回流结构与设于所述滤床结构和所述消毒池(9)之间的所述集水池连通，所述回流结构将所述集水池(8)收集到的所述滤床结构的排出水回流至所述调节池(1)进行二次处理。
说明书
具有PLC控制结构的废水处理系统
技术领域
本实用新型涉及生态环保技术领域，具体地，涉及一种具有PLC控制结构的废水处理系统。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
传统废水处理系统的控制多采用常规的仪表控制，以环保专员手动控制监管为主，依靠操作工人的操作知识和经验来进行。但是有些废水在处理时，对消毒防疫要求较高，如养殖废水的处理，若养殖废水处理未达标，其排放后将会造成环境污染或疾病传播等。而人工监控时，一方面，其处理结果与作业人员的自身知识和经验息息相关，作业人员操作不当操作人员知识和经验的不足，易导致污水处理效果达不到国家排放标准，加重了环境污染;另一方面，废水处理的人力成本。
中国专利文献CN102381819A公开了一种工业废水处理装置，包括废水处理系统和用于控制废水处理系统的控制系统，所述控制系统包括数据采集单元和 PLC 控制单元，所述数据采集单元设置在废水处理系统中，数据采集单元的信号输出端连接 PLC 控制单元的信号输入端， PLC 控制单元的输出信号控制连接废水处理系统;该装置通过 PLC 控制单元控制废水处理系统，无需工作人员现场监管，实现了废水处理的自动化，令污水处理的运行管理简单方便，同时处理后的污水达标稳定。
但是，上述专利文献所述的工业废水处理装置主要适用于处理工业废水; 鉴于此，有必要提供一种适用于养殖废水的具有PLC控制结构的废水处理系统，以克服或缓解上述缺陷。
实用新型内容
本实用新型的目的是提供一种适用于养殖废水的具有PLC控制结构的废水处理系统。
为实现上述目的，本实用新型提供一种具有PLC控制结构的废水处理系统，其包括废水处理装置以及用于控制所述废水处理装置的PLC控制结构;所述废水处理装置包括依次通过管道连接的调节池、混合池、沉淀池、配水池、滤床结构、集水池、消毒池以及砂滤池;所述PLC控制结构连接并控制所述调节池、所述混合池、所述沉淀池、所述配水池、所述滤床结构、所述集水池和所述消毒池。
优选地，所述混合池包括快混池和慢混池，所述滤床结构包括第一滤床结构和第二滤床结构;所述集水池设为两个，其中一个设于所述第一滤床结构和第二滤床结构之间，另一个设于所述第二滤床结构和所述消毒池之间。
优选地，所述PLC控制结构与所述调节池内的水泵连接并控制所述水泵的开关。
优选地，所述混合池内设有加药结构和搅拌结构，所述PLC控制结构连接并控制所述加药结构的加药开关，所述PLC控制结构还连接控制所述搅拌结构的开启和关闭。
优选地，所述配水池内设有浮球液位开关，所述PLC控制结构连接所述浮球液位开关和所述配水池的配水进水泵，所述PLC控制结构根据所述浮球液位开关的升降控制所述配水进水泵的开关。
优选地，所述PLC控制结构与所述沉淀池内的污泥回水泵相连，并根据预设时间，开启所述污泥回水泵回收所述沉淀池中的污泥。
优选地，所述PLC控制结构与所述滤床结构的滤床进水泵相连，并根据预设时间，开启或关闭所述滤床进水泵。
优选地，所述PLC控制结构与所述滤床结构的滤床进气泵相连，并根据预设时间，开启所述滤床进气泵。
优选地，所述消毒池内设有加药部件，所述PLC控制结构连接并控制所述加药部件。
优选地，所述废水处理装置还包括回流结构，所述回流结构与设于所述滤床结构和所述消毒池结构之间的所述集水池连通，所述回流结构将所述集水池收集到的所述滤床结构的排出水回流至所述调节池进行二次处理。
本实用新型相对于现有技术，具有如下优点之处：
本实用新型设有对所述调节池、所述混合池、所述沉淀池、所述配水池和所述滤床结构、所述集水池和所述消毒池进行控制的PLC控制结构，所述PLC控制结构控制整个所述废水处理装置的工作过程，实现了该废水处理系统的自动化，无需工作人员在现场进行手动调节或控制就可以完成对废水的处理，降低了运行成本且提高了废水处理效率。
