污水回收装置

　　申请日2016.11.08

　　公开(公告)日2017.05.31

　　IPC分类号C02F9/02; B02C19/18

　　摘要

　　本实用新型公开了一种环境工程污水回收装置，包括一用于安装污水的箱体，所述箱体内部上端的两侧设有进水口，所述进水口上安装有气动阀，所述箱体底部设有抽水泵，所述箱体内部上端设有一超声波粉碎装置;所述箱体底部设有一中空状的、周身布满筛孔的锥形筛网，并且所述锥形筛网内设有多层滤水层，所述箱体底部两侧均设有一泥浆泵;本实用新型通过超声粉碎装置，可在污水回收过程当中将杂质和有害物质、颗粒粉碎化、细化，并进一步通过过滤装置及泥浆泵吸收，从而保证了回收污水的质量，并大大提高了污水回收的效率。

　　权利要求书

　　1.一种环境工程污水回收装置，包括一用于安装污水的箱体，所述箱体内部上端的两侧设有进水口，所述进水口上安装有气动阀，所述箱体底部设有抽水泵，其特征在于，所述箱体内部上端设有一超声波粉碎装置;所述箱体底部设有一中空状的、周身布满筛孔的锥形筛网，并且所述锥形筛网内设有多层滤水层。

　　2.如权利要求1所述的一种环境工程污水回收装置，其特征在于，所述超声波粉碎装置为超声波粉碎器，所述超声波粉碎器的数量为三台，分别安装于箱体的两侧边以及顶部。

　　3.如权利要求1所述的一种环境工程污水回收装置，其特征在于，所述箱体底部两侧均设有一泥浆泵。

　　说明书

　　一种环境工程污水回收装置

　　技术领域

　　本实用新型涉及水处理设备技术领域，尤其涉及一种环境工程污水回收装置。

　　背景技术

　　污水回收再利用是目前环境治理过程当中比较常用的方法，在污水回收的过程当中，由于污水当中会掺杂大量的杂质、有毒物质，导致回收的污水的利用率很低，需要利用附加设备对回收的污水再加工，使污水达到使用标准，这样会进一步增加人力物力以及时间成本，因此，如何在初次污水回收时，就能将污水处理得达到使用要求，是一个亟待解决的问题。

　　实用新型内容

　　本实用新型就是针对上述问题，提出环境工程污水回收装置，该污水回收装置可有效去除污水中的杂质和有毒物质，从而使回收后的污水快速达到使用要求。

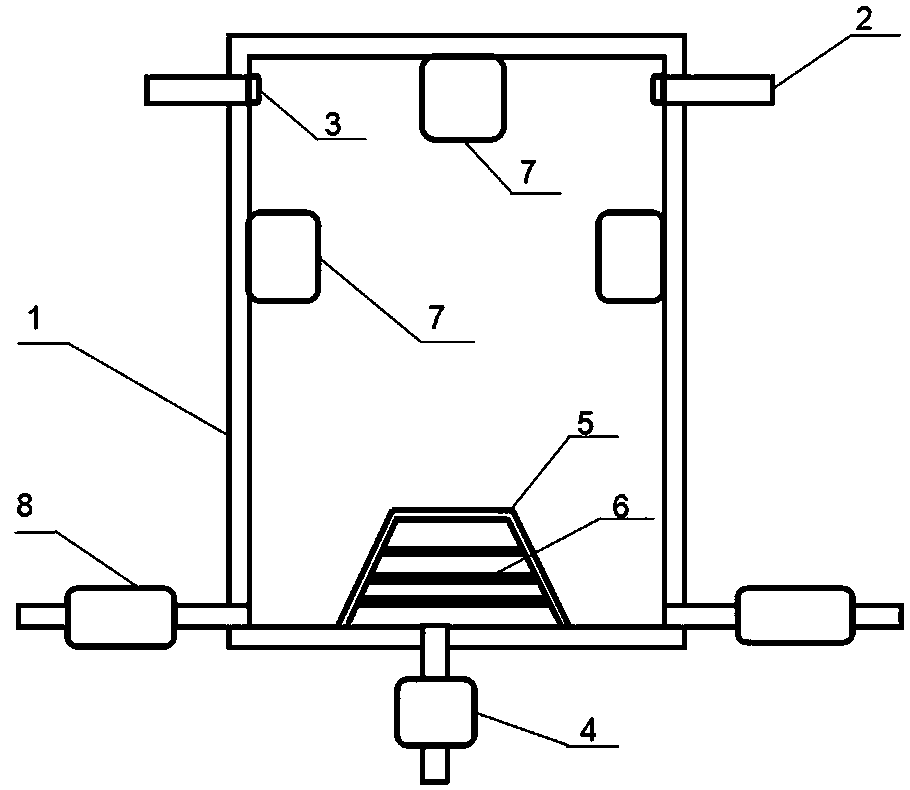

　　为解决上述技术问题，本实用新型提供的一种环境工程污水回收装置，包括一用于安装污水的箱体，所述箱体内部上端的两侧设有进水口，所述进水口上安装有气动阀，所述箱体底部设有抽水泵，所述箱体内部上端设有一超声波粉碎装置;所述箱体底部设有一中空状的、周身布满筛孔的锥形筛网，并且所述锥形筛网内设有多层滤水层。

　　作为本实用新型之优选，所述超声波粉碎装置为超声波粉碎器，所述超声波粉碎器的数量为三台，分别安装于箱体的两侧边以及顶部。

　　进一步的，所述箱体底部两侧均设有一泥浆泵。

　　本实用新型通过超声粉碎装置，可在污水回收过程当中将杂质和有害物质、颗粒粉碎化、细化，并进一步通过过滤装置及泥浆泵吸收，从而保证了回收污水的质量，并大大提高了污水回收的效率。
