申请日2016.12.20
公开(公告)日2017.06.30
IPC分类号B01D33/11
摘要
本实用新型公开了一种连续污泥水分离装置，包括污水管，污水管连通有污泥泵，所述污水管的出口连通连续甩干装置;连续甩干装置包括空心转轴，空心转轴通过皮带连接有旋转电机，空心转轴底部两侧均通过连杆固定连接物料挡盘，形成出料口;空心转轴连接有倒置转鼓，倒置转鼓上均匀设置有滤水孔，倒置转鼓下端成形有竖向挡环;倒置转鼓下方固定有内筒，倒置转鼓外套设有外筒，外筒底部与内筒密封设置;外筒底部连通有出水管，出水管连通水泵。本实用新型能够连续快速的将污水进行初步过滤分离，便于污水后续步骤的处理，且处理时能够连续进行，方便进行机械化自动化控制。

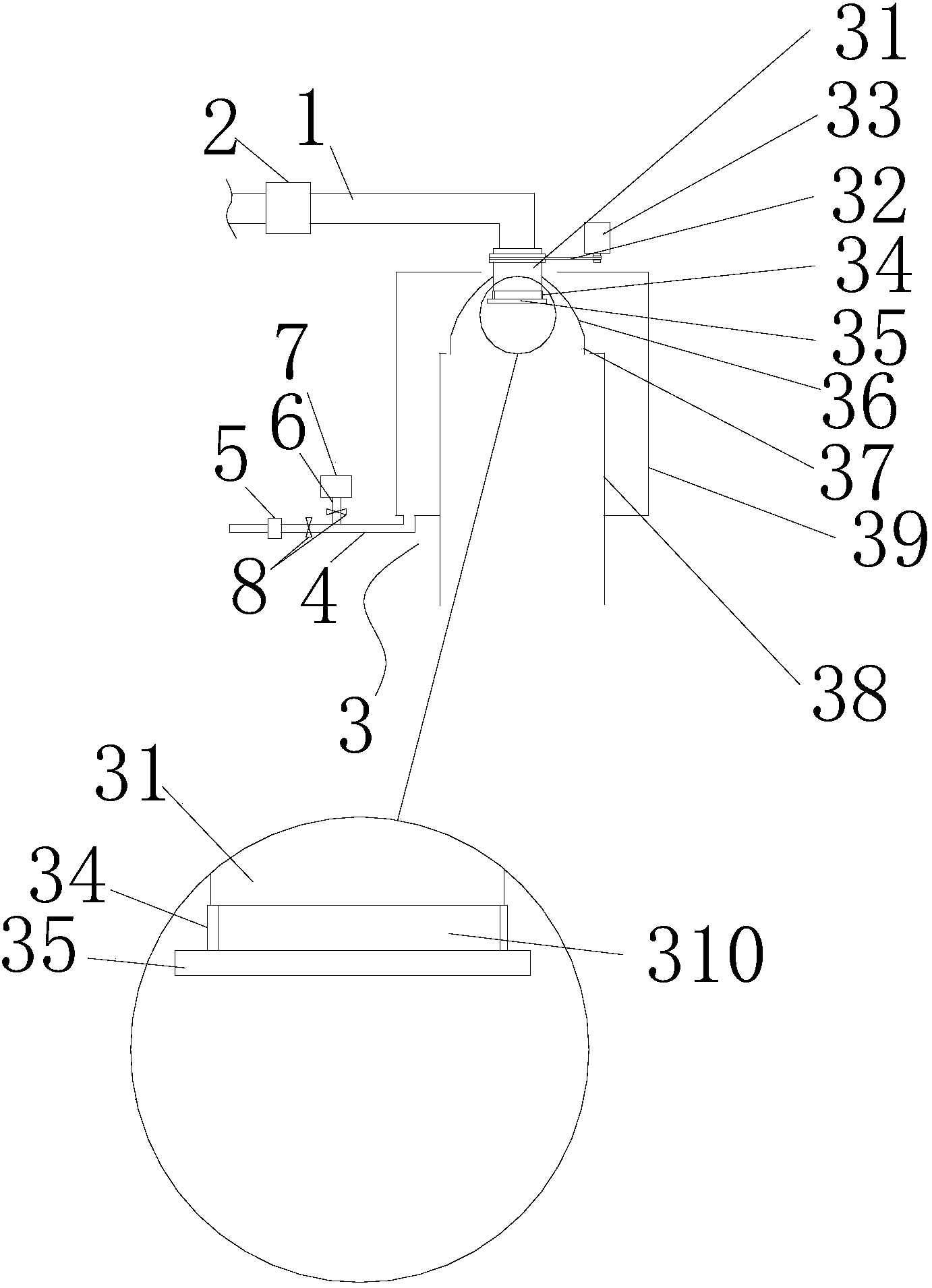

摘要附图
权利要求书
1.一种连续污泥水分离装置，包括污水管(1)，污水管(1)连通有污泥泵(2)，其特征在于，所述污水管(1)的出口连通连续甩干装置(3);连续甩干装置(3)包括空心转轴(31)，空心转轴(31)通过皮带(32)连接有旋转电机(33)，空心转轴(31)底部两侧均通过连杆(34)固定连接物料挡盘(35)，形成出料口(310);空心转轴(31)连接有倒置转鼓(36)，倒置转鼓(36)上均匀设置有滤水孔，倒置转鼓(36)下端成形有竖向挡环(37);倒置转鼓(36)下方固定有内筒(38)，倒置转鼓(36)外套设有外筒(39)，外筒(39)底部与内筒(38)密封设置;外筒(39)底部连通有出水管(4)，出水管(4)连通水泵(5);所述出水管(4)连通有气管(6)，气管(6)连通有热风机(7)，出水管(4)和气管(6)上均设置有阀门(8)。
2.如权利要求1所述的连续污泥水分离装置，其特征在于，所述倒置转鼓(36)的侧壁为外凸弧形。
说明书
一种连续污泥水分离装置
技术领域
本实用新型属于污水处理领域，尤其涉及一种连续污泥水分离装置。
背景技术
工业或生活污水治理时，经常会遇到混杂污泥的污泥水，而一般污水治理的沉淀池，底部也会有很多的污泥水。对于污泥水常用纱布、沙石层等过滤层将其中的污水过滤出来，然后再对其中的污水进行处理。但是这种方法，污水渗透较慢，且需要经常换滤层，其中污水的析出也不完全。有些污水处理厂采用挤压过滤等方法，通过纱布、砂砾层等作为过滤层，然但是其污水过滤是批次进行的，因此造成了工序的不连续，需要人工进行入料和倒料，浪费人力。
实用新型内容
为解决上述问题，本实用新型提供了一种连续污泥水分离装置。本实用新型能够连续快速的将污泥水进行初步过滤分离，便于污水后续步骤的处理，且处理时能够连续进行，方便进行机械化自动化控制。
为达到上述技术效果，本实用新型的技术方案是：
一种连续污泥水分离装置，包括污水管，污水管连通有污泥泵，所述污水管的出口连通连续甩干装置;连续甩干装置包括空心转轴，空心转轴通过皮带连接有旋转电机，空心转轴底部两侧均通过连杆固定连接物料挡盘，形成出料口;空心转轴连接有倒置转鼓，倒置转鼓上均匀设置有滤水孔，倒置转鼓下端成形有竖向挡环;倒置转鼓下方固定有内筒，倒置转鼓外套设有外筒，外筒底部与内筒密封设置;外筒底部连通有出水管，出水管连通水泵;所述出水管连通有气管，气管连通有热风机，出水管和气管上均设置有阀门。
进一步的改进，所述倒置转鼓(36)的侧壁为外凸弧形
