申请日2016.12.18
公开(公告)日2017.06.27
IPC分类号B01D29/56
摘要
本实用新型公开一种饮料加工生产线中的污水粗过滤装置，包括过滤池，所述过滤池的污水进水口处设有一过滤网，所述过滤网的前后两端均设有一网兜，在所述进水口的上方设有一开口，所述开口上设有板盖，在所述过滤池的中部设有过滤板，在所述过滤板上设有通水孔，在所述过滤板的两端设有导轨，所述导轨之间设有一刮板，在所述刮板与导轨的连接处设有弹簧。本实用新型能够将饮料生产过程中生产的污水进行粗过滤，其混在其中的大颗粒杂质进行过滤，防止其对下一步的过滤工作造成影响。

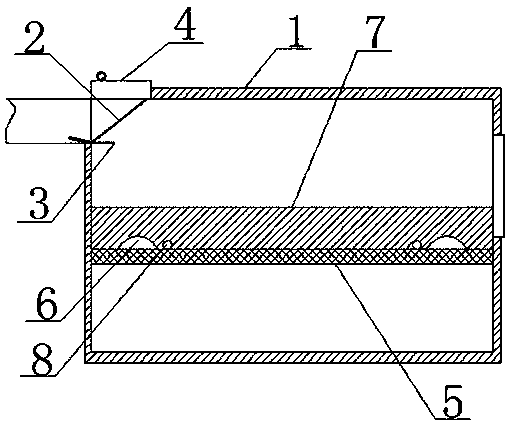

摘要附图
权利要求书
1.一种饮料加工生产线中的污水粗过滤装置，包括过滤池(1)，其特征是：所述过滤池(1)的污水进水口处设有一过滤网(2)，所述过滤网(2)的前后两端均设有一网兜(3)，在所述进水口的上方设有一开口，所述开口上设有板盖(4)，在所述过滤池(1)的中部设有过滤板(5)，在所述过滤板(5)上设有通水孔，在所述过滤板(5)的两端设有导轨(6)，所述导轨(6)之间设有一刮板(7)，在所述刮板(7)与导轨(6)的连接处设有弹簧(8)。
2.根据权利要求1所述的一种饮料加工生产线中的污水粗过滤装置，其特征是：所述过滤池(1)上设有一个维修口，维修口上设有维修门。
3.根据权利要求1所述的一种饮料加工生产线中的污水粗过滤装置，其特征是：所述板盖(4)的上表面设有拉勾。
4.根据权利要求1所述的一种饮料加工生产线中的污水粗过滤装置，其特征是：所述刮板(7)上设有与导轨(6)相适应的导轨安装槽。
5.根据权利要求1所述的一种饮料加工生产线中的污水粗过滤装置，其特征是：所述弹簧(8)的一端连接在所述刮板(7)上，另一端连接在过滤池(1)的侧壁上。
说明书
一种饮料加工生产线中的污水粗过滤装置
技术领域
本实用新型涉及饮料加工领域，具体为一种饮料加工生产线中的污水粗过滤装置。
背景技术
饮料是指以水为基本原料，由不同的配方和制造工艺生产，供人直接饮用的液体食品。在饮料加工生产线中，在生产出现大量的污水，这些污水需要过滤净化后才排放到自然环境中，不然对会自然环境造成污染。而在净化前在污水中含有大量的水果颗粒渣滓，这些颗粒渣滓在污水处理过程会造成堵塞;不利于污水处理。
实用新型内容
本实用新型所解决的技术问题在于提供一种饮料加工生产线中的污水粗过滤装置，以解决上述背景技术中的缺点。
本实用新型所解决的技术问题采用以下技术方案来实现：一种饮料加工生产线中的污水粗过滤装置，包括过滤池，所述过滤池的污水进水口处设有一过滤网，所述过滤网的前后两端均设有一网兜，在所述进水口的上方设有一开口，所述开口上设有板盖，在所述过滤池的中部设有过滤板，在所述过滤板上设有通水孔，在所述过滤板的两端设有导轨，所述导轨之间设有一刮板，在所述刮板与导轨的连接处设有弹簧。
本实用新型中，所述过滤池上设有一个维修口，维修口上设有维修门。
本实用新型中，所述板盖的上表面设有拉勾。
本实用新型中，所述刮板上设有与导轨相适应的导轨安装槽。
本实用新型中，所述弹簧的一端连接在所述刮板上，另一端连接在过滤池的侧壁上。
本实用新型的有益效果：能够将饮料生产过程中生产的污水进行粗过滤，其混在其中的大颗粒杂质进行过滤，防止其对下一步的过滤工作造成影响。
