申请日2016.10.25
公开(公告)日2017.05.10
IPC分类号C02F1/28; C02F101/20
摘要
一种超痕量含金废水回收装置，其特征在于，包括收集槽、水泵、至少一个金吸附柱，金吸附柱包括进水口、金吸附部分及出水口，金吸附部分的填充物为比表面积大的纤维材料;所述收集槽与水泵进水口连接，所述水泵出水口与金吸附柱进水口连接。

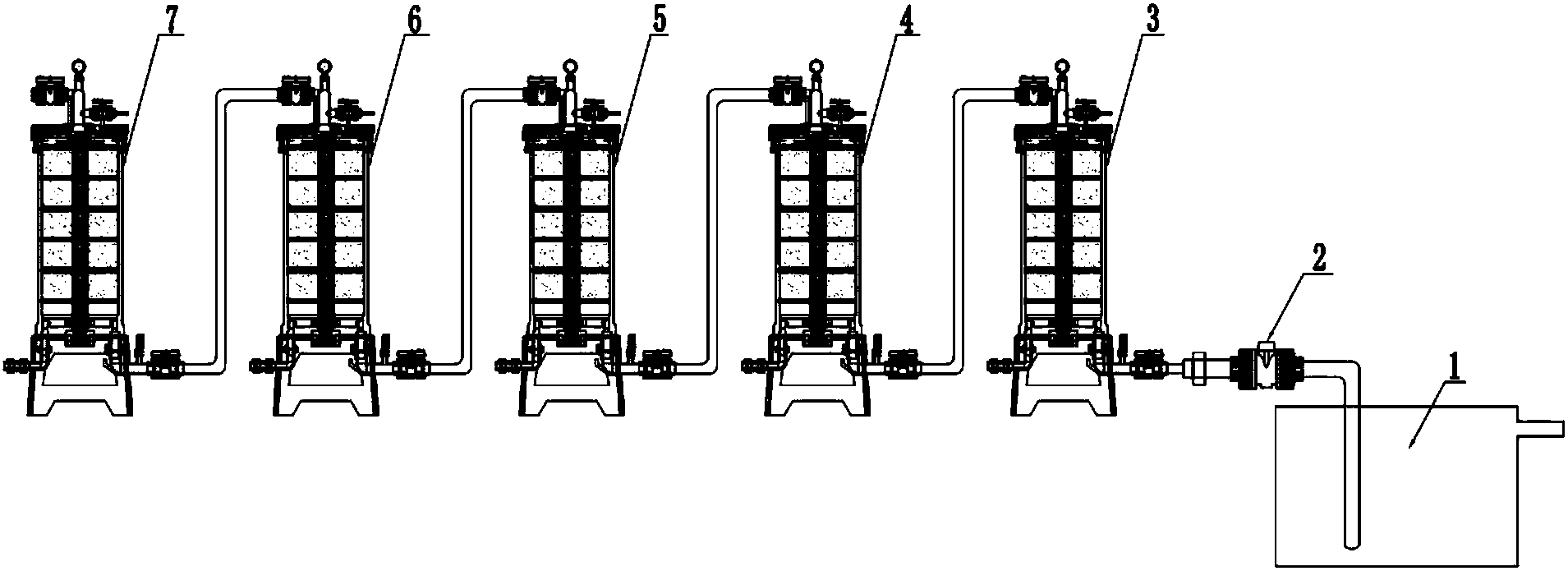

摘要附图
权利要求书
1.一种超痕量含金废水回收装置，其特征在于，包括收集槽、水泵、至少一个金吸附柱，金吸附柱包括进水口、金吸附部分及出水口，金吸附部分的填充物为比表面积大的纤维材料;所述收集槽与水泵进水口连接，所述水泵出水口与金吸附柱进水口连接。
2.根据权利要求1所述的一种超痕量含金废水回收装置，其特征在于，有2个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接。
3.根据权利要求1所述的一种超痕量含金废水回收装置，其特征在于，有3个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接，第三金吸附柱的进水口与第二金吸附柱的出水口连接。
4.根据权利要求1所述的一种超痕量含金废水回收装置，其特征在于有4个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接，第三金吸附柱的进水口与第二金吸附柱的出水口连接，第四金吸附柱的进水口与第三金吸附柱的出水口连接。
5.根据权利要求1所述的一种超痕量含金废水回收装置，其特征在于有5个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接，第三金吸附柱的进水口与第二金吸附柱的出水口连接，第四金吸附柱的进水口与第三金吸附柱的出水口连接，第五金吸附柱的进水口与第四金吸附柱的出水口连接。
说明书
一种超痕量含金废水回收装置
技术领域
本实用新型涉及电镀、电子行业含金废水处理技术领域，特别涉及一种超痕量含金废水回收装置。
背景技术
在我国随着电镀、电子领域的发展，金在生产工艺中的需求量越来越大，如不加以彻底回收，不仅会导致环境严重污染，还会导致大量宝贵资源的浪费。
目前国内常用的金回收方式为：电解法、树脂吸附法等传统工艺，但这些方式无法将废水中的金彻底回收，产生了超痕量含金废水，造成资源浪费。
实用新型内容
为解决现有金回收技术无法回收彻底的问题，本实用新型提出一种超痕量含金废水回收装置，经过该回收装置处理的含金废水中金的浓度理论上可降至0，减轻了企业环保压力，创造了客观的经济效益。
本实用新型方案是：一种超痕量含金废水回收装置，其特征在于，包括收集槽、水泵、至少一个金吸附柱，金吸附柱包括进水口、金吸附部分及出水口，金吸附部分的填充物为比表面积大的纤维材料;所述收集槽与水泵进水口连接，所述水泵出水口与金吸附柱进水口连接。
所述的超痕量含金废水回收装置有2个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接。
所述的超痕量含金废水回收装置有3个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接，第三金吸附柱的进水口与第二金吸附柱的出水口连接。
所述的超痕量含金废水回收装置有4个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接，第三金吸附柱的进水口与第二金吸附柱的出水口连接，第四金吸附柱的进水口与第三金吸附柱的出水口连接。
所述的超痕量含金废水回收装置有5个金吸附柱，第二金吸附柱的进水口与第一金吸附柱的出水口连接，第三金吸附柱的进水口与第二金吸附柱的出水口连接，第四金吸附柱的进水口与第三金吸附柱的出水口连接，第五金吸附柱的进水口与第四金吸附柱的出水口连接。
本实用新型有益技术效果是：
超痕量含金废水通过超痕量含金废水回收装置，金完全吸附在金吸附柱内的比表面积大的纤维材料上面并分离出干净的水，直至纤维的吸附达到饱和，此装置对低浓度的含金废水具有吸附率高，操作简便，运行成本低，出水水质好的有益特点，理论上可将废水中的金吸附至0，减轻了企业的环保压力，增加了经济效益。
