申请日2016.10.27
公开(公告)日2017.06.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化分散式生活污水处理装置，包括依次连接的格栅、调节池、MBBR缺氧池、MBR好氧池和消毒水池，所述MBR好氧池与MBBR缺氧池之间设有回流管道。消毒池设有紫外线消毒装置。还包括化学清洗单元。处理效果稳定、成本低廉、操作简便、易于管理，通过MBR和MBBR的联合使用，利用MBR高的脱氮效率、抗冲击能力和MBR工艺的膜截留作用，提高了处理效率，减少了占地，提高了自动化水平，更加适合农村使用环境。

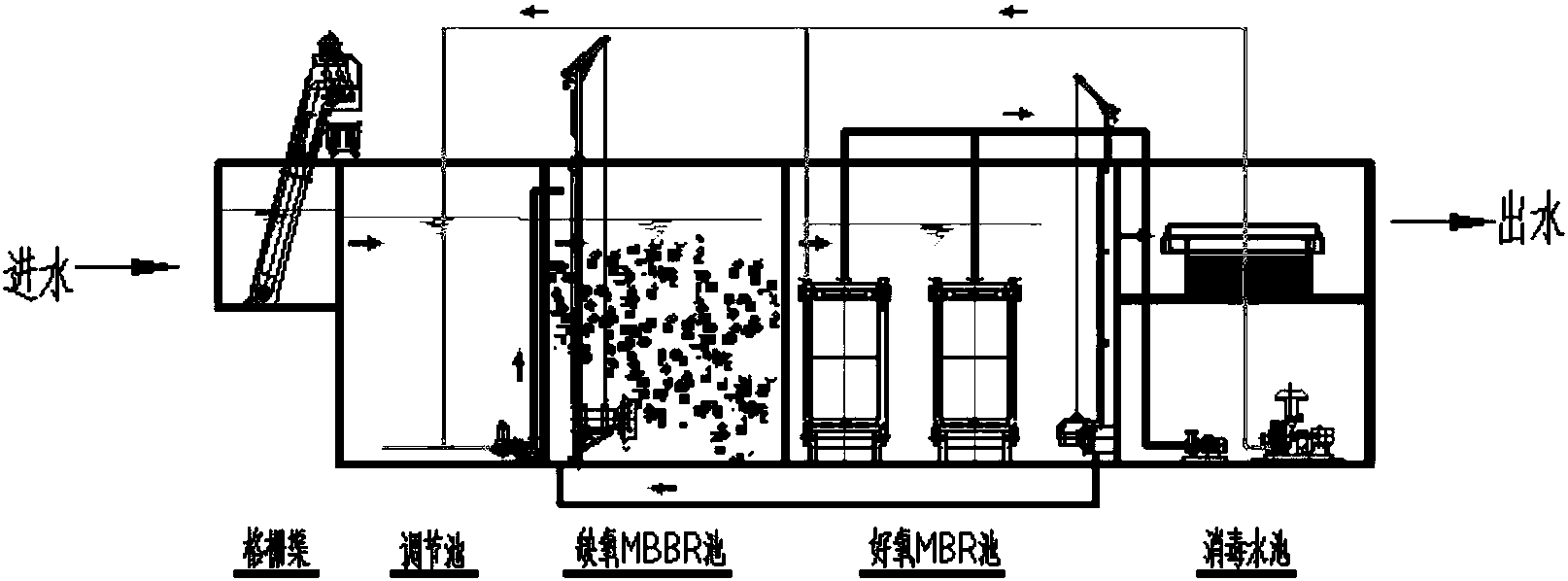

摘要附图
权利要求书
1.一种一体化分散式生活污水处理装置，其特征在于，包括依次连接的格栅、调节池、MBBR缺氧池、MBR好氧池和消毒水池，所述MBR好氧池与MBBR缺氧池之间设有回流管道。
2.根据权利要求1所述的一体化分散式生活污水处理装置，其特征在于，所述消毒池设有紫外线消毒装置。
3.根据权利要求1或2所述的一体化分散式生活污水处理装置，其特征在于，还包括化学清洗单元。
说明书
一体化分散式生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种一体化分散式生活污水处理装置。
背景技术
中国水资源缺乏和水污染严重地制约着我国总体经济的健康持续发展，基础设施滞后和管理水平低下抑制了农村地区居民生活质量的改善和提高，国家正在加大力度扶持新农村水改项目，农村地区的水环境治理应成为我国环境综合治理的重要组成部分。
农村污水由于地区分散，人口数量较大，收集难等原因造成农村污水成为水污染的主要组成因素，农村污水中还有大量的有机物和有氮、磷等无机盐类。
根据农村污水的特点，主要处理方法有以下几种：高效藻类塘技术、生物滤池技术、人工湿地技术、填料流动床技术、膜生物反应器技术厌氧净化技术等。本一体化生活污水处理装置是在结合现有污水处理技术的优缺点基础上，将生物膜技术(MBBR)和膜生物反应器技术(MBR)有机地结合，经过大量工程实践和改进形成的新型高效污水处理装置。
通过对新农村社区产生的生活污水水质进行分析，采用污水处理一体化设施对生活污水进行处理，处理后出水水质达到《城市污水再生利用城市杂用水水质标准》(GBT18920—2002)中相关标准要求，出水可作为绿化用水，基本实现了污染物零排放，满足了新环保法要求;不仅提高水资源的重复利用率、缓解水资源供需矛盾、实现能源综合利用，还可改善工农生活环境，响应了国家的“十二五”规划，在节约水资源、保护水环境、促进社会的和谐发展方面，对我国社会经济的健康持续发展起着积极推动作用。
现有技术中，如图1所示，传统活性污泥工艺是目前应用最广泛的城市生活污水处理工艺，首先生活污水经管网收集格栅去除大的悬浮物、漂浮物、纤维物质和固体颗粒物质，然后进入缺氧池，进行反硝化脱氮生化反应，同时降解部分有机污染物，缺氧池出水进入好氧吃池，进行好氧脱碳和硝化反应，以去除氨氮和有机污染物，好氧池出水进入沉淀池进行泥水分离，上清液自流到消毒水池，通过投加次氯酸钠等消毒剂进行消毒处理，然后达标外排。
该工艺大多采用分建式的重力式沉淀池作为活性污泥混合液固液分离的手段，不仅占地面积大，而且还产生了许多其他问题:①由于沉淀池固液分离的效率不高，曝气池内的污泥浓度难以维持较高水平，致使处理装置的容积负荷低，传氧效率低，能耗高;②处理出水水质不够理想且不够稳定，难以满足不断提高的排放标准的要求;③剩余污泥产量大，污泥处理成本高;④管理操作复杂，维护成本高。
由于在缺氧池和好氧池内主要依靠混合液中的悬浮生化污泥进行处理，当来水水质水量波动较大时，悬浮活性污泥容易受到负荷冲击，使得污泥活性降低，沉降性变差，在沉淀不能很好进行泥水分离，导致污泥外流，出水水质明显变差;另外需要较长时间才能恢复到原有处理水平;随着国家和地方污水排放标准的提高，该工艺很难满足最新国家外排水COD、氨氮、总氮和总磷的要求;由于该系统自动化程度较低，需要专人值守;由于该系统处理负荷较低，所以往往占地面积较大。
实用新型内容
本实用新型的目的是提供一种处理效率高、占地少、自动化程度高的一体化分散式生活污水处理装置。
本实用新型的目的是通过以下技术方案实现的：
本实用新型的一体化分散式生活污水处理装置，包括依次连接的格栅、调节池、MBBR缺氧池、MBR好氧池和消毒水池，所述MBR好氧池与MBBR缺氧池之间设有回流管道。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的一体化分散式生活污水处理装置，通过MBR和MBBR的联合使用，利用MBR高的脱氮效率、抗冲击能力和MBR工艺的膜截留作用，提高处理效率，满足最新国家排放标准要求，同时也能满足中水回用指标要求，作为道路绿化、冲厕和灌溉用水;减少占地;提高自动化水平，做到无需专人值守，更加适合农村使用环境。
