申请日2016.10.26
公开(公告)日2017.02.22
IPC分类号C02F11/12; B01D25/12; C02F103/16
摘要
本发明提供一种污泥压滤系统，包括压滤机、气压罐、进料泵、风机;其中气压罐设置两个进口和一个出口;进料泵出口与气压罐的第一进口通过管道连接;风机出风口与气压罐的第二进出口通过管道连接且该管道上设置阀门;压滤机包括若干压滤单元、前挡板、后挡板、滑轨、水槽，前挡板固定于外部支撑架上且沿轴向设置进料孔，滑轨固定于前挡板上且设置压滤单元通道，压滤单元设置于滑轨的压滤单元通道内，每一压滤单元的前端面设置压滤槽，压滤槽底面设置与前挡板进料孔同轴的进料通道，压滤槽侧壁底部设置出水口且出水口处设置出水管，所述气压罐出口通过进料管道与最前端压滤单元进料通道连接，进料管道一端置于前挡板进料孔内，后挡板设置于压滤单元通道内内且位于最后一个压滤单元后侧并与外部电机伸缩轴连接，水槽设置于出水管下端并与外部水池连接。

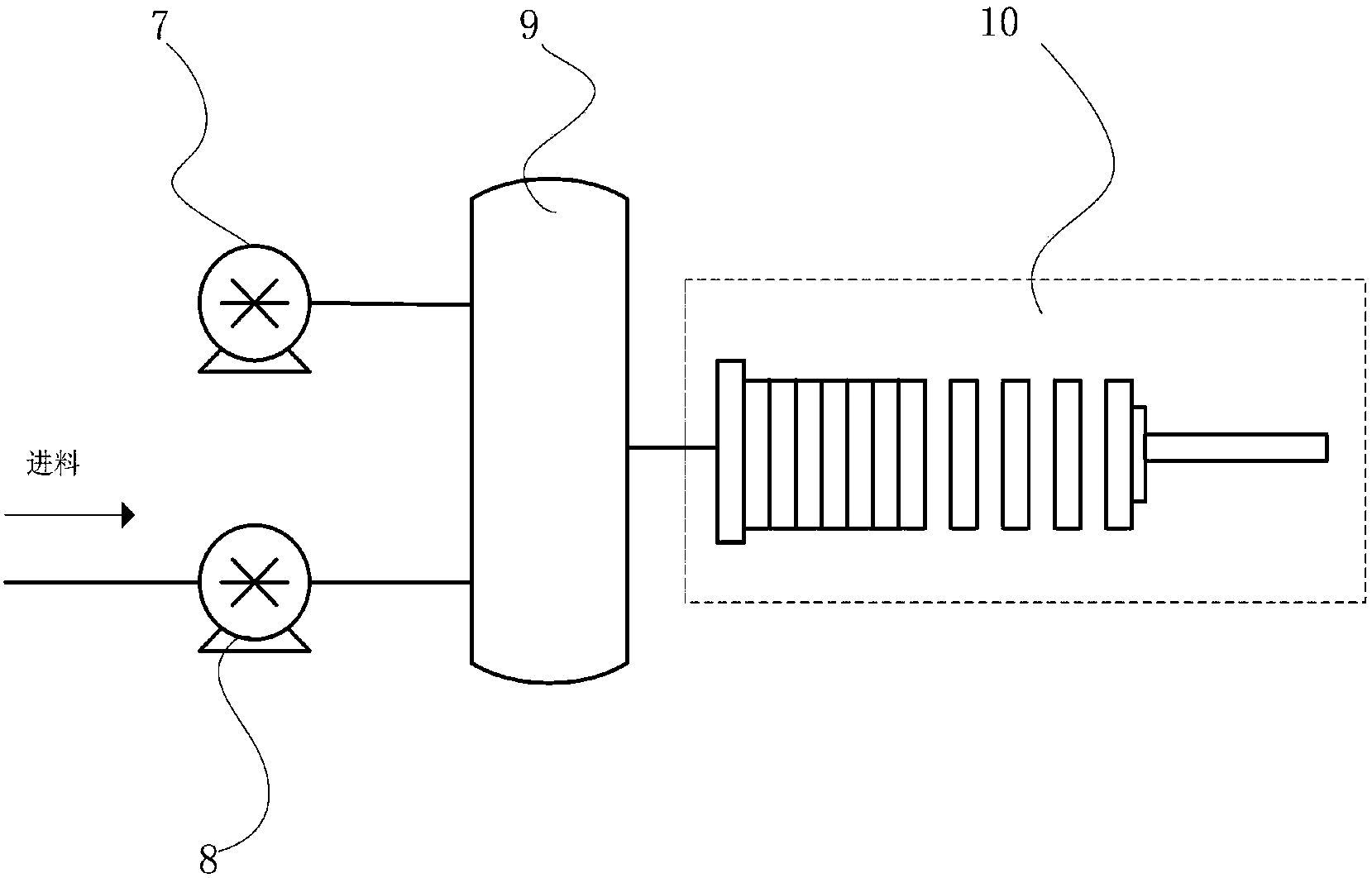

摘要附图
权利要求书
1.一种污泥压滤系统，其特征在于，包括压滤机(10)、气压罐(9)、进料泵(8)、风机(7);其中
气压罐(9)设置两个进口和一个出口;
进料泵(8)出口与气压罐(9)的第一进口通过管道连接;
风机(7)出风口与气压罐(9)的第二进出口通过管道连接且该管道上设置阀门;
压滤机(10)包括若干压滤单元(1)、前挡板(2)、后挡板(3)、滑轨(4)、水槽(5)，其中
前挡板(2)固定于外部支撑架上且沿轴向设置进料孔，
滑轨(4)固定于前挡板(2)上且设置压滤单元通道，
压滤单元(1)设置于滑轨(4)的压滤单元通道内，
每一压滤单元(1)的前端面设置压滤槽(1-1)，
压滤槽底面设置与前挡板(2)进料孔同轴的进料通道(1-2)，
压滤槽侧壁底部设置出水口且出水口处设置出水管(1-4)，
所述气压罐(9)出口通过进料管道(6)与最前端压滤单元(1)进料通道连接，
进料管道(6)一端置于前挡板(2)进料孔内，
后挡板(3)设置于压滤单元通道内内且位于最后一个压滤单元(1)后侧并与外部电机伸缩轴连接，
水槽(5)设置于出水管(1-4)下端并与外部水池连接;
压滤时，后挡板(3)在外部电机的驱动下挤压压滤单元(1)沿压滤单元通道直线运动且最前端压滤单元抵压于前挡板(2)后端面。
2.根据权利要求1所述的系统，其特征在于，每一压滤单元(1)的前端面设置一滤纸(1-5)且该滤纸(1-5)孔径大于污泥颗粒直径。
3.根据权利要求1所述的系统，其特征在于，每一压滤单元(1)侧壁上设置支撑块(1-3)，该支撑块(1-3)设置于滑轨(4)上。
4.根据权利要求1所述的系统，其特征在于，后挡板(3)侧壁上设置支撑柱，该支撑住设置于滑轨(4)上。
5.根据权利要求1所述的系统，其特征在于，气压罐(9)上设置压力计。
6.根据权利要求1所述的系统，其特征在于，压滤单元(1)上设置压力计。
7.一种采用上述任意一项权利要求所述系统的污泥压滤方法，其特征在于，包括以下步骤：
步骤1，后挡板(3)在外部电机的驱动下挤压压滤单元(1)沿压滤单元通道直线运动且最前端压滤单元抵压于前挡板(2)后端面;
步骤2，开启进料泵(8)通过气压罐(9)向压滤机(10)输送污泥，当污泥填充满压滤单元(1)的压滤槽(1-1)关闭进料泵;
步骤3，打开阀门，风机(7)通过气压罐(9)向压滤机(10)送风;
步骤4，一定时间后，关闭阀门，后挡板(3)在外部电机的驱动下向后移动，分开挤压在一起的压滤单元(1)并取出压滤槽(1-1)内压滤后的污泥。
说明书
一种污泥压滤系统及压滤方法
技术领域
本发明涉及一种电镀后污泥处理技术，特别是一种污泥压滤系统及压滤方法。
背景技术
电镀后的污泥处理情况是考核一家电镀企业能否达到国家或行业标准的重要因素之一。电镀后的污泥存储与污泥池中，在未压滤前水含量很高，不满足污泥后期的焚烧或掩埋或再循环利用的条件，因此需要对污泥进行压滤。现有的污泥压滤技术通常采用机械压滤或化学压滤等方法对污泥进行压滤降低水含量，但是这些方法的效果并不理想，压滤后的含水量依然高达85%左右，如果想要进一步降低含水量，往往需要较大的压滤时间或交大的机器运转功率等耗时长，资源浪费也大。对于电镀长来说，污泥中较高的含水量，或者较长的压滤时间都不满足其经济效益。其一，较高的含水量对污泥后期的处理来说将会增加处理难度，若电镀厂的污泥是第三方厂家负责处理，较高的含水量则增加了的污泥的重量从而增加了开销;其二，较长的压滤时间对工厂的能耗也是不小的损失。
发明内容
本发明的目的在于提供一种一种污泥压滤系统及压滤方法，通过该系统和方法，对电镀后的污泥进行两次压滤，进一步降低污泥的含水率。
一种污泥压滤系统，包括压滤机、气压罐、进料泵、风机;其中气压罐设置两个进口和一个出口;进料泵出口与气压罐的第一进口通过管道连接;风机出风口与气压罐的第二进出口通过管道连接且该管道上设置阀门;压滤机包括若干压滤单元、前挡板、后挡板、滑轨、水槽，其中前挡板固定于外部支撑架上且沿轴向设置进料孔，滑轨固定于前挡板上且设置压滤单元通道，压滤单元设置于滑轨的压滤单元通道内，每一压滤单元的前端面设置压滤槽，压滤槽底面设置与前挡板进料孔同轴的进料通道，压滤槽侧壁底部设置出水口且出水口处设置出水管，所述气压罐出口通过进料管道与最前端压滤单元进料通道连接，进料管道一端置于前挡板进料孔内，后挡板设置于压滤单元通道内内且位于最后一个压滤单元后侧并与外部电机伸缩轴连接，水槽设置于出水管下端并与外部水池连接。
采用上述压滤系统的一种污泥压滤方法，包括以下步骤：
步骤1，后挡板在外部电机的驱动下挤压压滤单元沿压滤单元通道直线运动且最前端压滤单元抵压于前挡板后端面;
步骤2，开启进料泵通过气压罐向压滤机输送污泥，当污泥填充满压滤单元的压滤槽关闭进料泵;
步骤3，打开阀门，风机通过气压罐向压滤机送风;
步骤4，一定时间后，关闭阀门，后挡板在外部电机的驱动下向后移动，分开挤压在一起的压滤单元并取出压滤槽内压滤后的污泥。
本发明采用两次压滤技术，即第一次是进料泵不断的将污泥输送至压滤单元，依靠污泥之间的挤压将水分挤出通过出水管排除，第二次是通过风机送风利用风对污泥的压力再次挤压和风干，降低污泥的含水率。通过两次压滤后，污泥中的含水率可以降低至50%以下，这样的好处是降低了污泥的含水量方便对污泥的处理的同时减轻了污泥的重量降低了处理成本。本发明所述的风机是普遍存在于污泥压滤车间中的，通过对其利用进行的第二次压榨，不会产生新的能源消耗。
