申请日2016.11.02
公开(公告)日2017.05.03
IPC分类号C02F9/04
摘要
本实用新型提供了一种污水处理的环保设备，包括底部通过过水管依次连通的污水池、反应池和清水池，所述污水池内部右侧设有网格结构，所述污水池右侧安装有电机，所述电机通过转杆连接靠近网格结构前侧的叶片，所述污水池上设有警报器，在所述污水池和反应池之间的过水管上依次设有水流速度传感器、第一水泵，所述反应池内部右侧安装有吸附网络，在所述反应池和清水池之间的过水管上设有第二水泵;两个所述水泵均通过变频器连接至控制器，所述水流速度传感器、警报器和电机均与控制器连接。本实用新型有益效果：在不增加处理池的情况下，通过自动控制提高污水处理过程的可靠性，同时增加了过滤效率，操作简单，并减轻了工作人员的负荷。
权利要求书

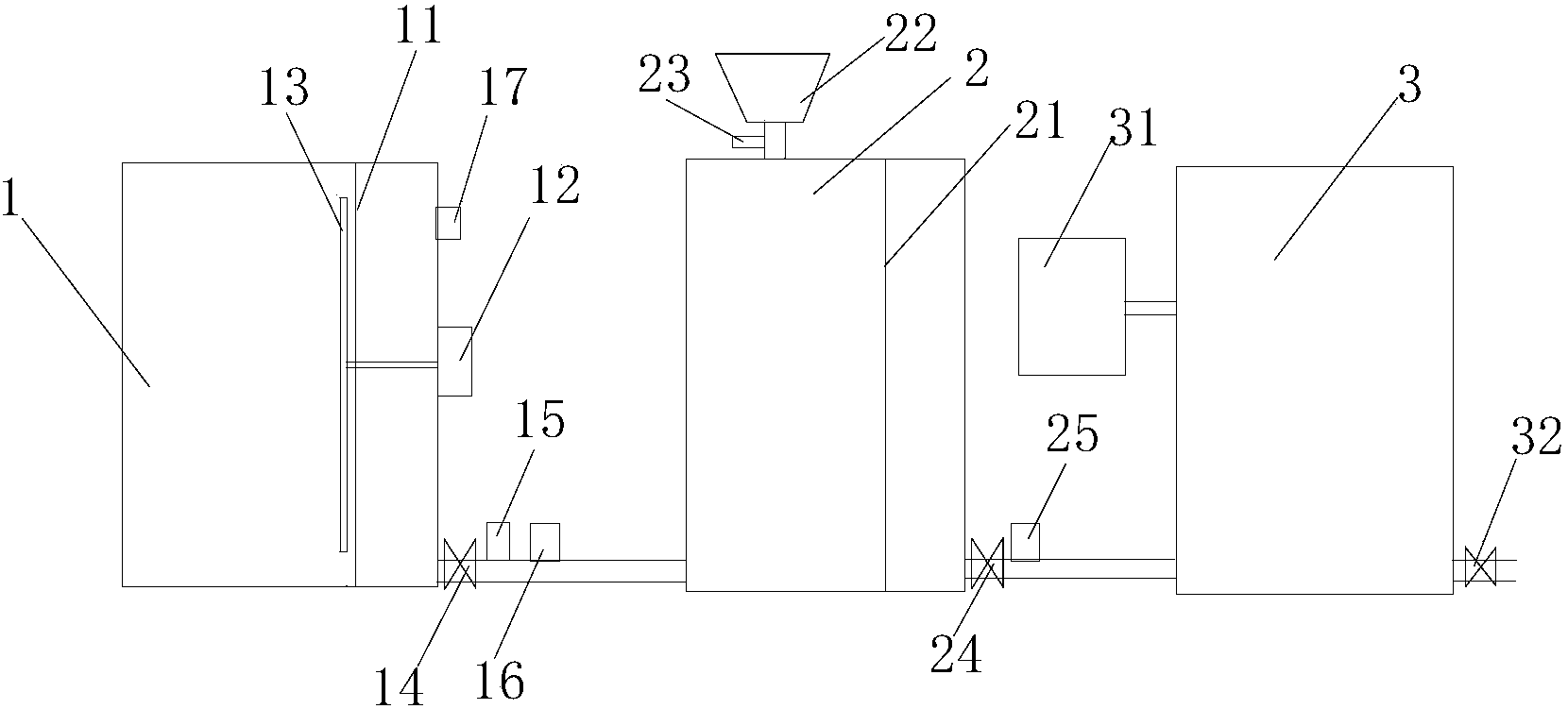

1.一种污水处理的环保设备，其特征在于：包括底部通过过水管依次连通的污水池、反应池和清水池，所述污水池内部右侧设有网格结构，所述污水池右侧安装有电机，所述电机通过转杆连接靠近网格结构前侧的叶片，所述污水池上设有警报器，在所述污水池和反应池之间的过水管上依次设有水流速度传感器、第一水泵，所述反应池内部右侧安装有吸附网络，在所述反应池和清水池之间的过水管上设有第二水泵;
两个所述水泵均通过变频器连接至控制器，所述水流速度传感器、警报器和电机均与控制器连接。
2.根据权利要求1所述的一种污水处理的环保设备，其特征在于：所述控制器上连接有人机交互界面。
3.根据权利要求1所述的一种污水处理的环保设备，其特征在于：所述过水管上分别设有第一电动阀门、第二电动阀门、第三电动阀门，所述电动阀门均连接至控制器。
4.根据权利要求1所述的一种污水处理的环保设备，其特征在于：所述网格结构大小与污水池截面相配，所述吸附结构大小与清水池截面相配。
5.根据权利要求1所述的一种污水处理的环保设备，其特征在于：所述反应池上方设有加药器，所述加药器下侧安装有加药流量计。
6.根据权利要求1所述的一种污水处理的环保设备，其特征在于：所述清水池上安装有次氯酸钠消毒器。
说明书
一种污水处理的环保设备
技术领域
本实用新型属于环保设备领域，尤其是涉及一种污水处理的环保设备。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化，以达到保护环境的过程。污水处理过程中通常都会通过水泵连通并抽取污水池中的水至反应池中进行去污处理，处理后的水经清水池或直接排放或二次使用。通常情况下，可能会增加多个其他的处理池，这种污水处理设备的功能特点较单一，可靠性较差，降低了过滤效率。
实用新型内容
有鉴于此，本实用新型旨在提出一种污水处理的环保设备，以解决上述问题的不足之处，在不加设其他处理池的情况下，实现自动控制。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种污水处理的环保设备，包括底部通过过水管依次连通的污水池、反应池和清水池，所述污水池内部右侧设有网格结构，所述污水池右侧安装有电机，所述电机通过转杆连接靠近网格结构前侧的叶片，所述污水池上设有警报器，在所述污水池和反应池之间的过水管上依次设有水流速度传感器、第一水泵，所述反应池内部右侧安装有吸附网络，在所述反应池和清水池之间的过水管上设有第二水泵;
两个所述水泵均通过变频器连接至控制器，所述水流速度传感器、警报器、电机均与控制器连接。
进一步的，所述控制器上连接有人机交互界面。
进一步的，所述过水管上分别设有第一电动阀门、第二电动阀门、第三电动阀门，所述电动阀门均连接至控制器。
进一步的，所述网格结构大小与污水池截面相配，所述吸附结构大小与清水池截面相配。
进一步的，所述反应池上方设有加药器，所述加药器下侧安装有加药流量计。
进一步的，所述清水池上安装有次氯酸钠消毒器。
相对于现有技术，本实用新型所述的一种污水处理的环保设备具有以下优势：
本实用新型所述污水处理的环保设备在不增加处理池的情况下，通过自动控制提高污水处理过程的可靠性，同时增加了过滤效率，操作简单，并减轻了工作人员的负荷。
