申请日2016.11.16
公开(公告)日2017.07.21
IPC分类号C02F9/14
摘要
本实用新型提供了一种污水净化回收装置，包括污水池、格栅机构、生物处理机构、化学处理机构、絮凝机构、消毒机构、出水管道、回流管路，所述的污水池通过管路与所述的格栅机构的上部相连，所述的格栅机构的下部通过管路与所述的生物处理机构的上部相连，所述的生物处理机构的上部通过管路与所述的化学处理机构的上部相连。本实用新型所述的污水净化回收装置设置有回流管路，使后续各个机构的废料或底部污水回流至污水池，可从新进行净化过程，提高了装置的净化效率。
权利要求书

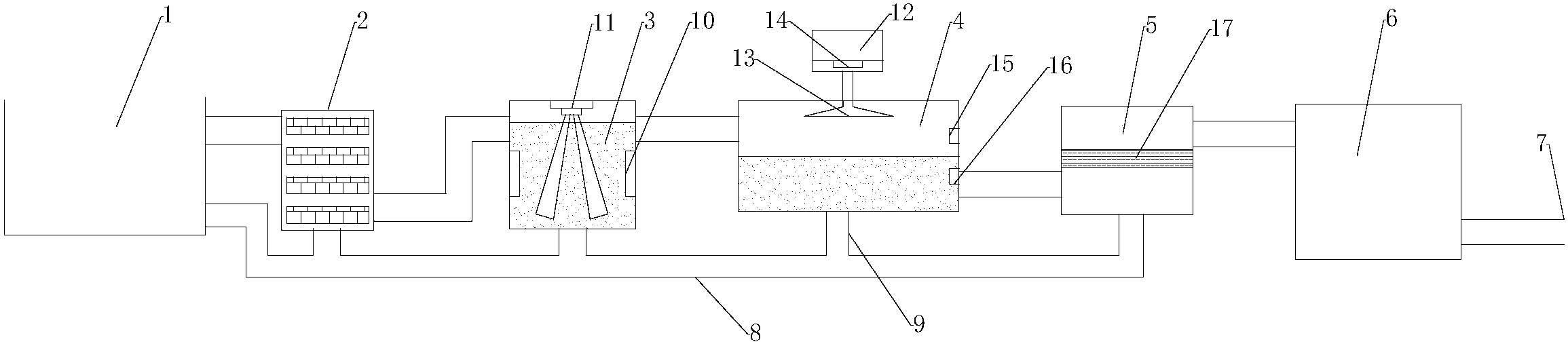

1.一种污水净化回收装置，其特征在于：包括污水池(1)、格栅机构(2)、生物处理机构(3)、化学处理机构(4)、絮凝机构(5)、消毒机构(6)、出水管道(7)、回流管路，所述的污水池(1)通过管路与所述的格栅机构(2)的上部相连，所述的格栅机构(2)的下部通过管路与所述的生物处理机构(3)的上部相连，所述的生物处理机构(3)的上部通过管路与所述的化学处理机构(4)的上部相连，所述的化学处理机构(4)的下部通过管路与所述的絮凝机构(5)的下部相连，所述的絮凝机构(5)的上部通过管路与所述的消毒机构(6)的上部相连，所述的消毒机构(6)的下部与所述的出水管道(7)相连;所述的化学处理机构(4)的上方设置有给料结构;所述的格栅机构(2)、生物处理机构(3)、化学处理机构(4)、絮凝机构(5)的底部分别通过回流管路与所述的污水池(1)相连。
2.根据权利要求1所述的污水净化回收装置，其特征在于：所述的回流管路包括回流主管路(8)、若干的回流支管路(9)，所述的回流支管路(9)的尾端与所述的主管路(8)相连通，所述的回流支管路(9)的顶端分别与所述的格栅机构(2)、生物处理机构(3)、化学处理机构(4)、絮凝机构(5)相连，所述的回流主管路(8)的尾端与所述的污水池(1)相连。
3.根据权利要求1所述的污水净化回收装置，其特征在于：所述的生物处理机构(3)的内侧壁上设置有若干的增氧机(10);所述的生物处理机构(3)的内侧顶部设置有搅拌器(11)。
4.根据权利要求1所述的污水净化回收装置，其特征在于：所述的给料机构包括料箱(12)、喷头(13)、控制器(14)、高液位传感器(15)、低液位传感器(16)，所述的料箱(12)位于所述的化学处理机构(4)的上方，所述的喷头(13)位于所述的化学处理机构(4)的内部，所述的料箱(12)通过管路与所述的喷头(13)相连，所述的高液位传感器(15)、低液位传感器(16)均位于所述的化学处理机构(4)的内部，所述的控制器(14)位于所述的料箱(12)的一侧，所述的控制器(14)通过线路分别与所述的高液位传感器(15)、低液位传感器(16)相连。
5.根据权利要求1所述的污水净化回收装置，其特征在于：所述的絮凝机构(5)的内侧中部设有过滤层(17)。
说明书
一种污水净化回收装置
技术领域
本实用新型属于污水净化领域，尤其是涉及一种污水净化回收装置。
背景技术
水资源是一种不可再生的资源，随着经济的发展和人口的增加，人类对于水资源的需求不断加大，再加上目前仍然存在对水资源的不合理开采和利用，很多地区都出现了不同程度的缺水问题。因此在生活中，如何实现水资源的节约与重复利用是我们现在急需解决的问题。
目前，污水处理已经成为环境保护的一个重要问题。现有的污水处理设备已经有很多。其中较常用的一种污水净化装置是由水解池，好氧池和沉淀池组成的，这种净化装置存在曝气时间长、能耗高、微生物量少、处理效果差、运行成本高、占地面积大等问题。另外，在污水处理的过程中，为了对高悬浮物污水进行处理，使其达到一定的排放或者回用要求，需要对污水进行沉淀或沉砂处理。现有的沉淀池一般都是占地面积较大的沉淀池，不仅给沉淀池的建造带来了不便，使得污水在沉淀池里停留的时间较长，污水的处理效率较低，并且维护起来也多有不便。
发明内容
有鉴于此，本实用新型旨在提出一种污水净化回收装置，净化效果好、净化效率高、运行成本低、结构简单、便于维护。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种污水净化回收装置，包括污水池、格栅机构、生物处理机构、化学处理机构、絮凝机构、消毒机构、出水管道、回流管路，所述的污水池通过管路与所述的格栅机构的上部相连，所述的格栅机构的下部通过管路与所述的生物处理机构的上部相连，所述的生物处理机构的上部通过管路与所述的化学处理机构的上部相连，所述的化学处理机构的下部通过管路与所述的絮凝机构的下部相连，所述的絮凝机构的上部通过管路与所述的消毒机构的上部相连，所述的消毒机构的下部与所述的出水管道相连;所述的化学处理机构的上方设置有给料结构;所述的格栅机构、生物处理机构、化学处理机构、絮凝机构的底部分别通过回流管路与所述的污水池相连。
进一步，所述的回流管路包括回流主管路、若干的回流支管路，所述的回流支管路的尾端与所述的主管路相连通，所述的回流支管路的顶端分别与所述的格栅机构、生物处理机构、化学处理机构、絮凝机构相连，所述的回流主管路尾端与所述的污水池相连。
进一步，所述的生物处理机构的内侧壁上设置有若干的增氧机;所述的生物处理机构的内侧顶部设置有搅拌器。
进一步，所述的给料机构包括料箱、喷头、控制器、高液位传感器、低液位传感器，所述的料箱位于所述的化学处理机构的上方，所述的喷头位于所述的化学处理机构的内部，所述的料箱通过管路与所述的喷头相连，所述的高液位传感器、低液位传感器均位于所述的化学处理机构的内部，所述的控制器位于所述的料箱的一侧，所述的控制器通过线路分别与所述的高液位传感器、低液位传感器相连。
进一步，所述的絮凝机构的内侧中部设有过滤层。
相对于现有技术，本实用新型所述的污水净化回收装置具有以下优势：
(1)本实用新型所述的污水净化回收装置设置有回流管路，使后续各个机构的废料或底部污水回流至污水池，可重新进行净化过程，提高了装置的净化效率;所述的污水净化回收装置对各个机构的连接部位进行了限定，提高了净化中的污水在每个机构中的净化效率，保证了净化质量。
(2)本实用新型所述的污水净化回收装置设置有给料装置，给料装置通过对化学处理机构内的液面的检测，来控制其给料的时间，科学合理，减少浪费。
