申请日2016.11.15
公开(公告)日2017.05.10
IPC分类号B01D29/03; B01D29/52; B01D29/68
摘要
本实用新型提供了改进型快速清污污水处理过滤架，属于污水处理装置领域。它解决了现有过滤架清理时易变形的问题。本改进型快速清污污水处理过滤架，包括架板，架板上设有若干圆形安装孔，安装孔轴线与架板垂直，还包括具有外螺纹的圆套状连接套，连接套穿设在安装孔上，连接套一端外壁设有环形翻边，翻边抵在架板正面，连接套上螺接有抵在架板背面的螺帽，连接套内壁加深设有环形滑槽，还包括设在连接套内的圆形过滤网，过滤网直径与滑槽槽径相同，过滤网外沿与滑槽槽壁相抵，还包括设在过滤网和滑槽一端之间的压缩弹簧，压缩弹簧推动过滤网，使过滤网抵在滑槽远离翻边的一端。本过滤架能避免拆卸时影响水质，同时能避免过滤网被高压冲洗变形。
权利要求书

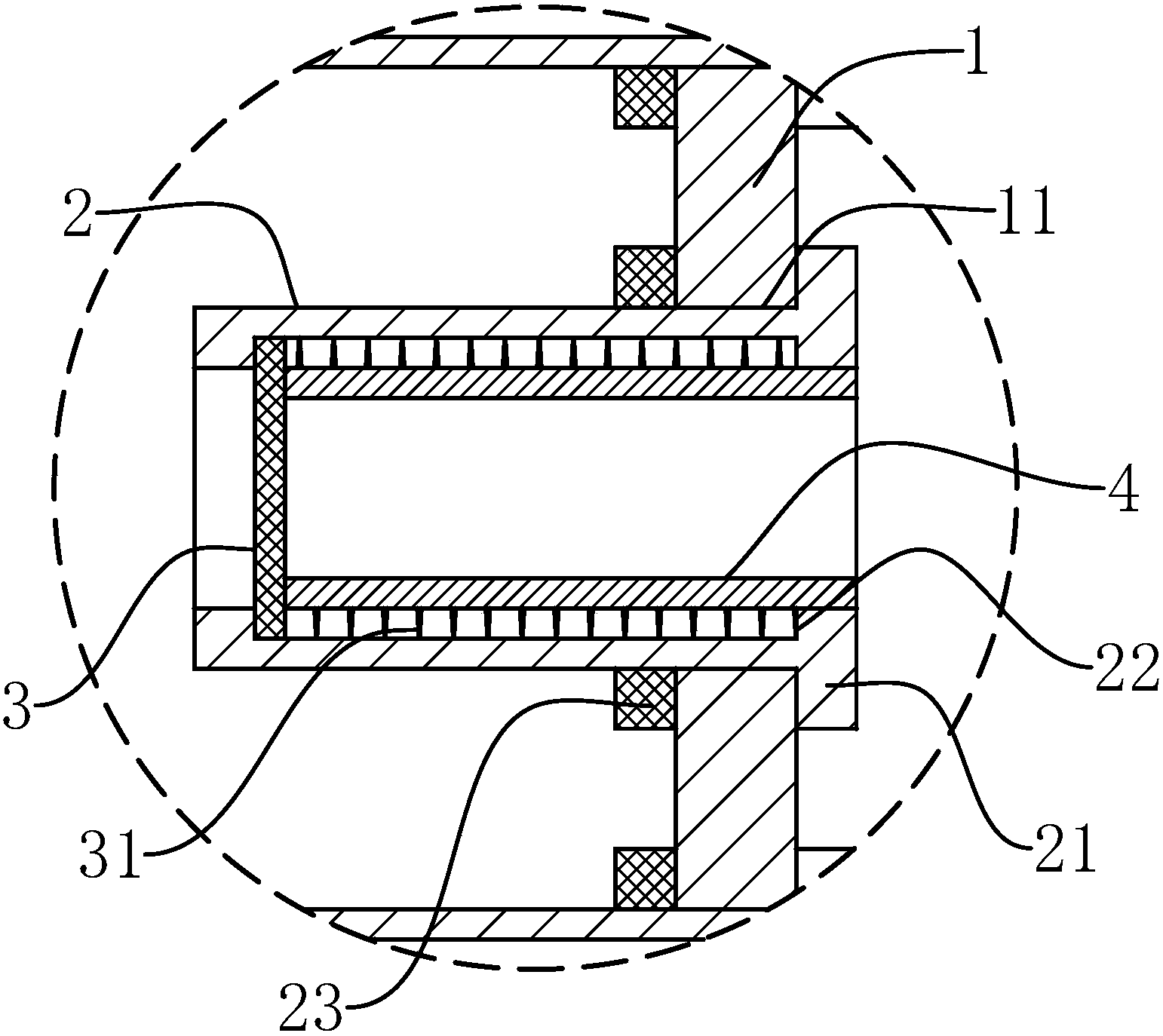

1.改进型快速清污污水处理过滤架，其特征在于：包括矩形板状架板(1)，架板(1)上设有若干圆形安装孔(11)，安装孔(11)轴线与架板(1)垂直，还包括具有外螺纹的圆套状连接套(2)，连接套(2)穿设在安装孔(11)上，连接套(2)一端外壁设有环形翻边(21)，翻边(21)抵在架板(1)正面，连接套(2)上螺接有抵在架板(1)背面的螺帽(23)，连接套(2)内壁加深设有环形滑槽(22)，还包括设在连接套(2)内的圆形过滤网(3)，过滤网(3)直径与滑槽(22)槽径相同，过滤网(3)外沿与滑槽(22)槽壁相抵，还包括设在过滤网(3)和滑槽(22)一端之间的压缩弹簧(31)，压缩弹簧(31)推动过滤网(3)，使过滤网(3)抵在滑槽(22)远离翻边(21)的一端。
2.根据权利要求1所述的改进型快速清污污水处理过滤架，其特征在于：还包括橡胶制成的波纹管状护套(4)，压缩弹簧(31)位于护套(4)外侧，护套(4)一端与过滤网(3)连接，另一端与连接套(2)靠近翻边(21)的一端连接。
3.根据权利要求2所述的改进型快速清污污水处理过滤架，其特征在于：所述的安装孔(11)在架板(1)上呈矩形阵列状分布。
说明书
改进型快速清污污水处理过滤架
技术领域
本实用新型属于污水处理装置技术领域，涉及改进型快速清污污水处理过滤架。
背景技术
现有污水处理过滤板在过滤污物后，污物会粘附在过滤孔上，由于过滤孔较密集，因此需要进行高压冲洗，但高压冲洗会使过滤板变形，同时拆卸过滤板过程中，污物也会再次污染水质，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种避免清理时污物溢出，同时避免冲洗时破坏整体结构的改进型快速清污污水处理过滤架。
本实用新型的目的可通过下列技术方案来实现：改进型快速清污污水处理过滤架，其特征在于：包括矩形板状架板，架板上设有若干圆形安装孔，安装孔轴线与架板垂直，还包括具有外螺纹的圆套状连接套，连接套穿设在安装孔上，连接套一端外壁设有环形翻边，翻边抵在架板正面，连接套上螺接有抵在架板背面的螺帽，连接套内壁加深设有环形滑槽，还包括设在连接套内的圆形过滤网，过滤网直径与滑槽槽径相同，过滤网外沿与滑槽槽壁相抵，还包括设在过滤网和滑槽一端之间的压缩弹簧，压缩弹簧推动过滤网，使过滤网抵在滑槽远离翻边的一端。
将架板安装在污水处理装置上，架板正面朝向进水一侧，污水进入连接套，并被过滤网过滤，污物留到连接套上，之后拆卸架板，拆卸过程中污物能始终留在连接套内，避免再次影响水质，之后利用高压喷头朝架板背面冲洗过滤网，过滤网会推动污物从连接套内分离，同时通过压缩弹簧起到减震作用，避免过滤网被高压冲洗变形。
在上述的改进型快速清污污水处理过滤架中，还包括橡胶制成的波纹管状护套，压缩弹簧位于护套外侧，护套一端与过滤网连接，另一端与连接套靠近翻边的一端连接。
因此避免压缩弹簧上缠绕污物。
在上述的改进型快速清污污水处理过滤架中，所述的安装孔在架板上呈矩形阵列状分布。
与现有技术相比，本实用新型具有如下优点：
将架板安装在污水处理装置上，架板正面朝向进水一侧，污水进入连接套，并被过滤网过滤，污物留到连接套上，之后拆卸架板，拆卸过程中污物能始终留在连接套内，避免再次影响水质，之后利用高压喷头朝架板背面冲洗过滤网，过滤网会推动污物从连接套内分离，同时通过压缩弹簧起到减震作用，避免过滤网被高压冲洗变形。
