申请日2016.09.19
公开(公告)日2016.12.14
IPC分类号C02F9/14
摘要
本发明属于污水处理技术领域，涉及生化物化耦合处理方法和系统。用于污水处理的矿物质加载生化物化耦合处理系统，该系统包括：生化池、物化池、沉淀池、污泥泵和磁粉分离器;进水管道与生化池连接;所述的生化池与物化池之间通过隔板连接;物化池与沉淀池通过管道连接;沉淀池的底部与污泥泵连接;所述的污泥泵分为两路，一路通过管道与进水管连接，一路通过管道与磁分离器连接;所述的磁分离器设置在生物池上方。本发明的用于污水处理的矿物质加载生化物化耦合处理方法和系统，有益效果为：比常规活性污泥的污泥浓度提高了3～4倍;生化池生化效率和处理能力提高了3～4倍，沉淀池占地面积缩小了3～4倍，出水效果远远优于传统活性污泥工艺。
权利要求书
1.用于污水处理的矿物质加载生化物化耦合处理系统，其特征在于：该系统包括生化池、物化池、沉淀池、污泥泵和磁分离器;进水管道与生化池连接;所述的生化池与物化池之间通过隔板连接;物化池与沉淀池通过管道连接;沉淀池的底部与污泥泵连接;所述的污泥泵分为两路，一路通过管道与进水管连接，一路通过管道与磁分离器连接;所述的磁分离器设置在生物池上方。
2.根据权利要求1所述的用于污水处理的矿物质加载生化物化耦合处理系统，其特征在于：所述的生化池底部设置有曝气器。
3.根据权利要求2所述的用于污水处理的矿物质加载生化物化耦合处理系统，其特征在于：所述的生化池、物化池的上方设置有药剂加载泵。
4.根据权利要求1-3任一项所述的用于污水处理的矿物质加载生化物化耦合处理系统，其特征在于：所述的沉淀池内部设置有刮泥机，底部设置有污泥斗，上部设置出水堰板和集水槽;刮泥机与电机减速机连接;污泥斗与污泥泵连接;出水堰板和集水槽与出水管连接。
5.根据权利要求1-3任一项所述的用于污水处理的矿物质加载生化物化耦合处理系统，其特征在于：所述的污泥泵包括污泥回流泵和剩余污泥泵，污泥回流泵通过管道与进水管连接;剩余污泥泵通过管道依次与剪切机、磁分离器连接。
6.用于污水处理的矿物质加载生化物化耦合处理方法，其特征在于，包括以下步骤：1、生活污水经过预处理后进入生化池，在生化中进行曝气，同时投加一号改性矿物质粉，搅拌反应4～8h;2、之后进入到物化池中，在物化池中投加二号矿物质粉和三号改性矿物质粉，搅拌反应2～5min;3、进入到沉淀池中沉淀1h左右，得到絮状沉淀物和上清液;4、上清液达标后通过出水管直接外排，絮状沉淀物一部分回流至生化池;一部分通过剪切机和磁分离器把一号改性矿物质粉回收后，将剩余污泥进行排放进入污泥处理单元进行下一步处理。
7.根据权利要求6所述的用于污水处理的矿物质加载生化物化耦合处理方法，其特征在于，所述的一号改性矿物质粉的组分及质量百分配比为：Fe3O4 90～94.18%、SiO2 1.78～2.26%、Al2 O3 0.87～1.1%、CaO 0.45～0.61%、S 0.29～0.46%、MgO 0.42～0.6%、余量为调节剂;比重为4.8～5.1g /cm3;颗粒度：200～350目。
8.根据权利要求6所述的用于污水处理的矿物质加载生化物化耦合处理方法，其特征在于，所述的二号矿物质粉为粉状活性炭，颗粒度200～350目。
9.根据权利要求6所述的用于污水处理的矿物质加载生化物化耦合处理方法，其特征在于，所述的三号改性矿物质粉的组分及质量百分配比为：CaO 22.1～24.6%、SiO2 12～14%、Al2O3 11.1～15%、SO3 21.2～22.4%、Fe2O3 0.65～1.87%、MgO 1.34～2.84%、TiO20.56～0.66%、K2O 0.12～0.23%、MnO 0.04～0.05%、Na2O 0.20～0.24%，余量为添加料;密度为2g/cm3 左右。
10.根据权利要求6所述的用于污水处理的矿物质加载生化物化耦合处理方法，其特征在于：所述步骤(1)中，一号改性矿物质粉的投加量为10000mg/L;所述步骤(2)中，二号矿物质粉的投加量为10～20mg/L;三号改性矿物质粉的投加量为5～10mg/L。
说明书
用于污水处理的矿物质加载生化物化耦合处理方法和系统
技术领域
本发明属于污水处理技术领域，涉及生化物化耦合处理方法和系统。
背景技术
市政污水处理厂常采用生化活性污泥技术对污水进行生化处理来去除水体中的污染物质。常规生化活性污泥技术污泥浓度低，沉降性差，导致其出水占地大，出水效果一般，很难直接达到城镇污水处理厂污染物排放标准(GB18918—2002 )中的一级A排放标准。
发明内容
为了解决现有的生化活性污泥技术存在的不足，本发明提供一种高效的污水处理方法和设备。

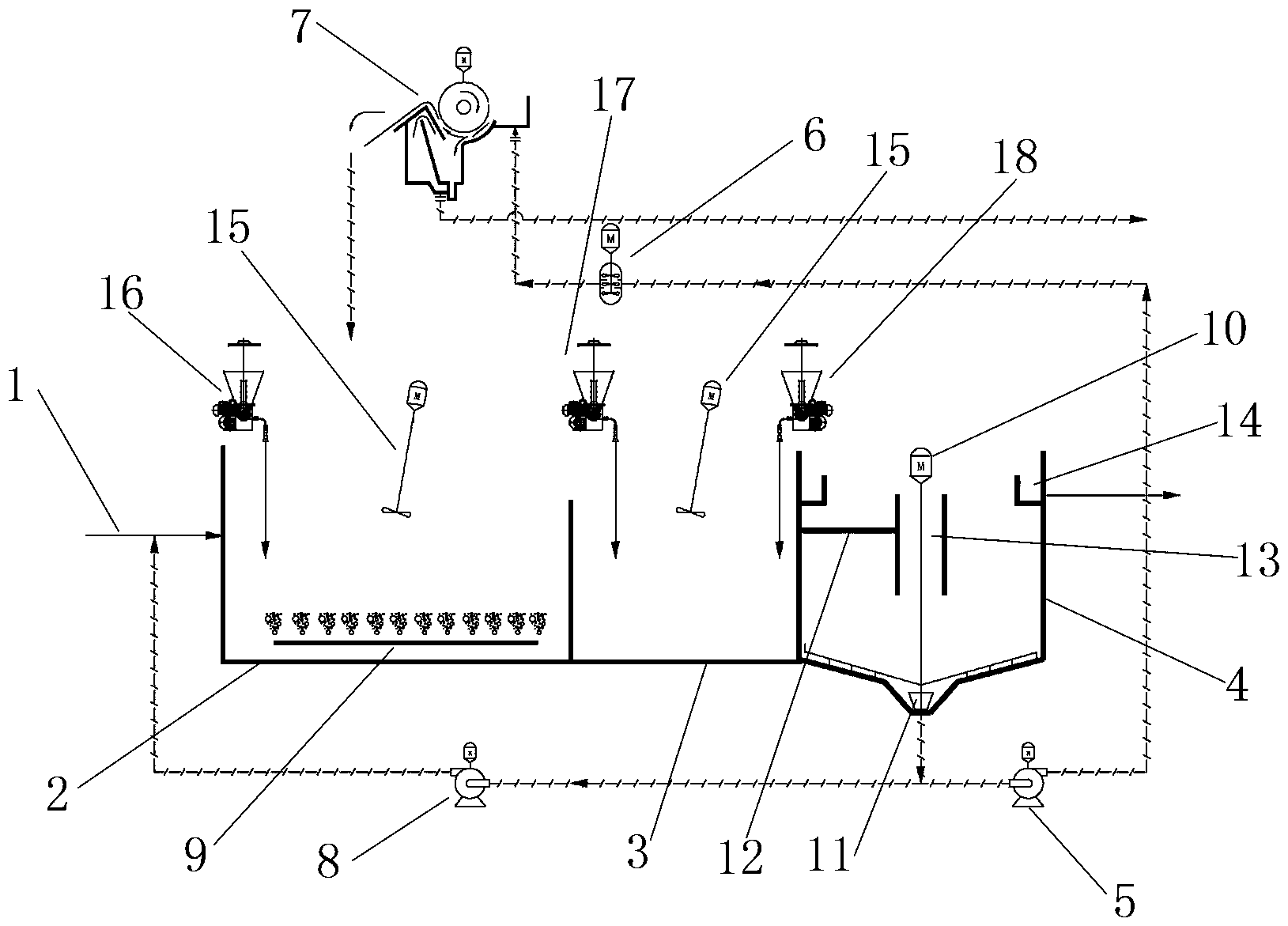

本发明解决其及技术问题采用的技术方案是：用于污水处理的矿物质加载生化物化耦合处理系统，该系统包括：生化池、物化池、沉淀池、污泥泵和磁分离器;进水管道与生化池连接;所述的生化池与物化池之间通过隔板连接;物化池与沉淀池通过管道连接;沉淀池的底部与污泥泵连接;所述的污泥泵分为两路，一路通过管道与进水管连接，一路通过管道与磁分离器连接;所述的磁分离器设置在生物池上方。
所述的生化池底部设置有曝气器。
所述的生化池、物化池的上方设置有药剂加载泵。
所述的沉淀池内部设置有刮泥机，底部设置有污泥斗，上部设置出水堰板和集水槽;刮泥机与电机减速机连接;污泥斗与污泥泵连接;出水堰板和集水槽与出水管连接。
所述的污泥泵包括污泥回流泵和剩余污泥泵，污泥回流泵通过管道与进水管连接;剩余污泥泵通过管道依次与剪切机、磁分离器连接。
本发明还提供一种用于污水处理的矿物质加载生化物化耦合处理方法，包括以下步骤：1、生活污水经过预处理后进入生化池，在生化中进行曝气，同时投加一号改性矿物质粉，搅拌反应4～8h;2、之后进入到物化池中，在物化池中投加二号矿物质粉和三号改性矿物质粉，搅拌反应2～5min;3、进入到沉淀池中沉淀1h左右，得到絮状沉淀物和上清液;4、上清液达标后通过出水管直接外排，絮状沉淀物一部分回流至生化池;一部分通过剪切机和磁分离器把一号改性矿物质粉回收后，将剩余污泥进行排放进入污泥处理单元进行下一步处理。
所述的一号改性矿物质粉的组分及质量百分配比为：Fe3O4 90～94.18%、SiO21.78～2.26%、Al2 O3 0.87～1.1%、CaO 0.45～0.61%、S 0.29～0.46%、MgO 0.42～0.6%、余量为调节剂;比重为4.8～5.1g /cm3;颗粒度：200～350目。
所述的二号矿物质粉为粉状活性炭，颗粒度200～350目。
所述的三号改性矿物质粉的组分及质量百分配比为：CaO 22.1～24.6%、SiO2 12～14%、Al2O3 11.1～15%、SO3 21.2～22.4%、Fe2O3 0.65～1.87%、MgO 1.34～2.84%、TiO2 0.56～0.66%、K2O 0.12～0.23%、MnO 0.04～0.05%、Na2O 0.20～0.24%，余量为添加料;密度为2g/cm3 左右。
所述步骤(1)中，一号改性矿物质粉的投加量为10000mg/L。
所述步骤(2)中，二号矿物质粉的投加量为10～20mg/L;三号改性矿物质粉的投加量为5～10mg/L。
本发明的用于污水处理的矿物质加载生化物化耦合处理方法和系统，与现有技术相比，具有如下有益效果：比常规活性污泥的污泥浓度提高了3～4倍;生化池生化效率和处理能力提高了3～4倍，沉淀池占地面积缩小了3～4倍，出水效果远远优于传统活性污泥工艺。
