申请日2016.09.29
公开(公告)日2017.05.03
IPC分类号B01D29/03
摘要
本实用新型涉及一种过滤装置，尤其涉及一种环保用工业废水高效过滤装置。本实用新型要解决的技术问题是提供一种过滤彻底、操作简单、过滤效率高的环保用工业废水高效过滤装置。为了解决上述技术问题，本实用新型提供了这样一种环保用工业废水高效过滤装置，包括有第一皮带轮、进料管、绕线轮、第二转杆、钢丝绳、第二轴承座、过滤箱、右架、第一轴承座、支杆、滑轨等;第二轴承座之间连接有第二转杆，第二转杆左侧设有第一皮带轮，第二转杆中部和右侧均设有绕线轮，绕线轮上均绕有钢丝绳。本实用新型达到了过滤彻底、操作简单、过滤效率高的效果，利用本装置可以提高工业废水的过滤效率，减少工作人员的工作量，提高工业废水的利用率。
权利要求书

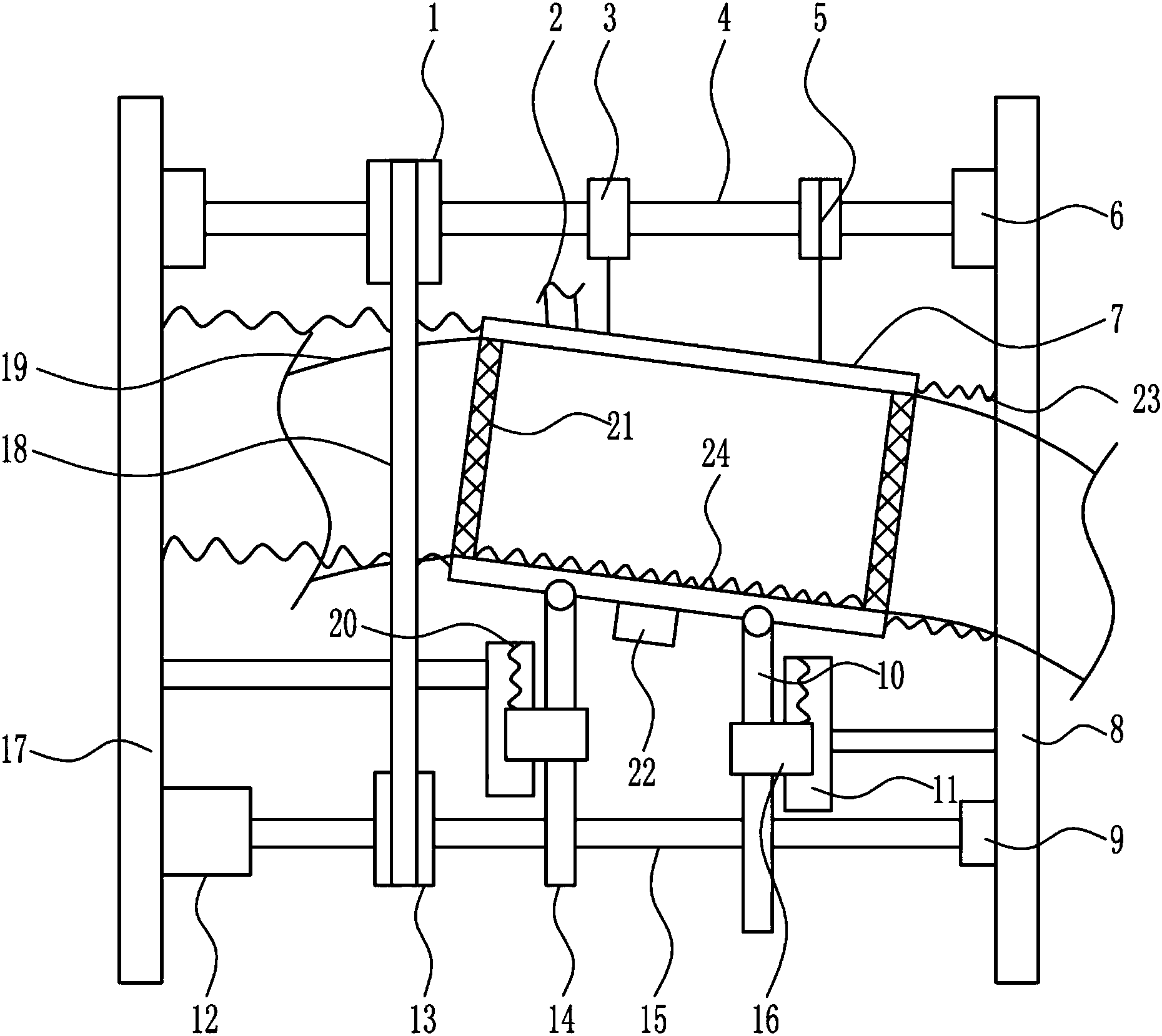

1.一种环保用工业废水高效过滤装置，其特征在于，包括有第一皮带轮(1)、进料管(2)、绕线轮(3)、第二转杆(4)、钢丝绳(5)、第二轴承座(6)、过滤箱(7)、右架(8)、第一轴承座(9)、支杆(10)、滑轨(11)、减速电机(12)、第二皮带轮(13)、转轮(14)、第一转杆(15)、滑块(16)、左架(17)、平皮带(18)、出料管(19)、第一弹簧(20)和滤网(21);左架(17)右侧上部与右架(8)左侧上部对称设有第二轴承座(6)，第二轴承座(6)之间连接有第二转杆(4)，第二转杆(4)左侧设有第一皮带轮(1)，第二转杆(4)中部和右侧均设有绕线轮(3)，绕线轮(3)上均绕有钢丝绳(5)，钢丝绳(5)下端连接有过滤箱(7)，过滤箱(7)的顶部左侧设有进料管(2)，过滤箱(7)的左右两侧均设有滤网(21)，左右两侧滤网(21)的外侧均设有出料管(19)，出料管(19)设在过滤箱(7)左右两侧，左架(17)右侧下部设有减速电机(12)，右架(8)左侧下部设有第一轴承座(9)，减速电机(12)与第一轴承座(9)之间连接有第一转杆(15)，第一转杆(15)中部与右侧均偏心连接有转轮(14)，第一转杆(15)左侧设有第二皮带轮(13)，第二皮带轮(13)与第一皮带轮(1)通过平皮带(18)传动，左架(17)右侧与右架(8)左侧均连接有滑轨(11)，滑轨(11)设在过滤箱(7)和第一转杆(15)之间，滑轨(11)上设有滑块(16)，滑块(16)底部均与转轮(14)接触，滑块(16)顶部均设有支杆(10)，支杆(10)的顶端与过滤箱(7)的底部均铰接连接，滑块(16)顶部与滑轨(11)之间均设有第一弹簧(20)。
2.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于，还包括有激振器(22)，过滤箱(7)的底部设有激振器(22)。
3.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于，还包括有第二弹簧(23)，过滤箱(7)左右两侧的上下两部分别与左架(17)和右架(8)之间设有第二弹簧(23)。
4.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于，还包括有锯齿形垫(24)，过滤箱(7)内底部设有锯齿形垫(24)。
5.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于，左架(17)和右架(8)材质均为HT200。
6.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于，过滤箱(7)材质为不锈钢。
7.根据权利要求1所述的一种环保用工业废水高效过滤装置，其特征在于，第一轴承座(9)和第二轴承座(6)均为深沟球轴承座。
说明书
一种环保用工业废水高效过滤装置
技术领域
本实用新型涉及一种过滤装置，尤其涉及一种环保用工业废水高效过滤装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
过滤是在推动力或者其他外力作用下悬浮液(或含固体颗粒发热气体)中的液体(或气体)透过介质，固体颗粒及其他物质被过滤介质截留，从而使固体及其他物质与液体(或气体)分离的操作。
现有的环保用工业废水过滤装置存在过滤不彻底、操作复杂、过滤效率低的缺点，因此亟需设计一种过滤彻底、操作简单、过滤效率高的工业废水过滤装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的环保用工业废水过滤装置存在过滤不彻底、操作复杂、过滤效率低的缺点，本实用新型要解决的技术问题是提供一种过滤彻底、操作简单、过滤效率高的环保用工业废水高效过滤装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种环保用工业废水高效过滤装置，包括有第一皮带轮、进料管、绕线轮、第二转杆、钢丝绳、第二轴承座、过滤箱、右架、第一轴承座、支杆、滑轨、减速电机、第二皮带轮、转轮、第一转杆、滑块、左架、平皮带、出料管、第一弹簧和滤网;左架右侧上部与右架左侧上部对称设有第二轴承座，第二轴承座之间连接有第二转杆，第二转杆左侧设有第一皮带轮，第二转杆中部和右侧均设有绕线轮，绕线轮上均绕有钢丝绳，钢丝绳下端连接有过滤箱，过滤箱的顶部左侧设有进料管，过滤箱的左右两侧均设有滤网，左右两侧滤网的外侧均设有出料管，出料管设在过滤箱左右两侧，左架右侧下部设有减速电机，右架左侧下部设有第一轴承座，减速电机与第一轴承座之间连接有第一转杆，第一转杆中部与右侧均偏心连接有转轮，第一转杆左侧设有第二皮带轮，第二皮带轮与第一皮带轮通过平皮带传动，左架右侧与右架左侧均连接有滑轨，滑轨设在过滤箱和第一转杆之间，滑轨上设有滑块，滑块底部均与转轮接触，滑块顶部均设有支杆，支杆的顶端与过滤箱的底部均铰接连接，滑块顶部与滑轨之间均设有第一弹簧。
优选地，还包括有激振器，过滤箱的底部设有激振器。
优选地，还包括有第二弹簧，过滤箱左右两侧的上下两部分别与左架和右架之间设有第二弹簧。
优选地，还包括有锯齿形垫，过滤箱内底部设有锯齿形垫。
优选地，左架和右架材质均为HT200。
优选地，过滤箱材质为不锈钢。
优选地，第一轴承座和第二轴承座均为深沟球轴承座。
工作原理：工作人员通过进料管往过滤箱中加入工业废水，当加入到一定量时，停止加工业废水。然后控制减速电机顺时针转动，带动第二皮带轮顺时针转动，通过平皮带的作用，带动第一皮带轮顺时针转动，从而带动第二转杆顺时针转动，进而带动右侧的绕线轮收钢丝绳，左侧的绕线轮放钢丝绳，同时，减速电机顺时针转动带动第一转杆顺时针转动，第一转杆顺时针转动带动转轮顺时针转动，从而右侧转轮的远端逐渐靠近右侧的滑块，左侧转轮的近端逐渐靠近左侧滑块，使左侧的滑块向下移动，右侧滑块向上移动，由于右侧的绕线轮收钢丝绳和左侧的绕线轮放钢丝绳，使整个过滤箱左侧向下倾斜，废水从左侧出料管流出，当倾斜到一定角度后，再控制减速电机逆时针转动，带动第二皮带轮逆时针转动，通过平皮带的作用，带动第一皮带轮逆时针转动，从而带动第二转杆逆时针转动，进而带动右侧的绕线轮放钢丝绳，左侧的绕线轮收钢丝绳，同时，减速电机逆时针转动带动第一转杆逆时针转动，第一转杆逆时针转动带动转轮逆时针转动，从而右侧转轮的近端逐渐靠近右侧的滑块，左侧转轮的远端逐渐靠近左侧滑块，使左侧的滑块向上移动，右侧滑块向下移动，由于右侧的绕线轮放钢丝绳和左侧的绕线轮收钢丝绳，此时整个过滤箱右侧向下倾斜，废水从右侧出料管流出，不断重复以上操作，直到将工业废水过滤干净，工作人员关闭减速电机，并将滤网上的杂质取出。
因为还包括有激振器，过滤箱的底部中部设有激振器，过滤废水时，控制激振器工作，随着激振器的震动，可以更好地过滤出工业废水中的杂质，过滤完成后，关闭激振器。
因为还包括有第二弹簧，过滤箱的左右两侧的上下两部分别与左架和右架之间设有第二弹簧，可以更好地稳定住过滤箱，增加装置的稳定性。
因为还包括有锯齿形垫，过滤箱内底部设有锯齿形垫，由于垫子呈锯齿状，可以更好地沉淀工业废水中的杂质。
因为左架和右架材质均为HT200，铸造性能和减震性能好，提高装置使用效率。
因为过滤箱材质为不锈钢，不锈钢质量比较轻，硬度比较大，过滤箱会比较牢固。
因为第一轴承座和第二轴承座均为深沟球轴承座，安装方便，承重力大，增加装置使用年限。
(3)有益效果
本实用新型达到了过滤彻底、操作简单、过滤效率高的效果，利用本装置可以提高工业废水的过滤效率，减少工作人员的工作量，提高工业废水的利用率，实现工业废水的重复利用，节约水资源，从而达到节约环保的效果。
