申请日2016.09.28
公开(公告)日2017.04.12
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型涉及低能耗分散式村镇污水处理装置，包括罐体和分别设置在罐体的进水口和出水口，沿水流方向在罐体内设置有沉淀分离槽、缺氧滤床槽、载体流动槽、沉淀槽和消毒槽，沉淀分离槽连通进水口，消毒槽连通出水口，在所述缺氧滤床槽内架设有水平滤床板，水平滤床板包围的空间内装设有填料，在缺氧滤床槽还设置有与水平滤床板垂直设置的U型气提管。因此，本实用新型采用U型气提管，气液分离效果好，气体效果佳，避免气体内罐内撞击影响装置使用寿命，其回流管、混合液回流管、U型气提管和流量调整计量箱结合设计，有机物分解效果好。
权利要求书

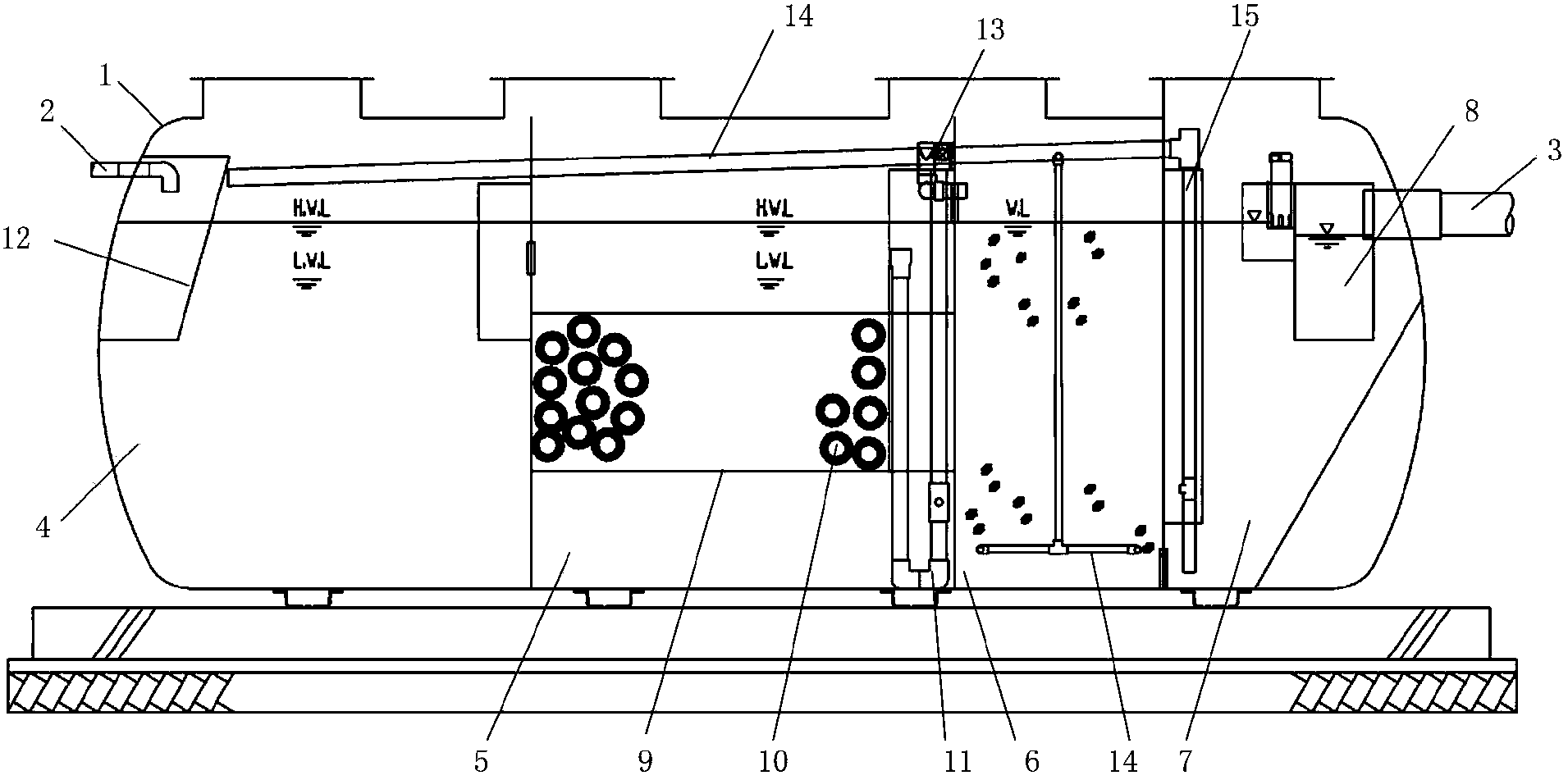

1.一种低能耗分散式村镇污水处理装置，包括罐体(1)和分别设置在罐体(1)的进水口(2)和出水口(3)，其特征在于：沿水流方向在罐体(1)内设置有沉淀分离槽(4)、缺氧滤床槽(5)、载体流动槽(6)、沉淀槽(7)和消毒槽(8)，沉淀分离槽(4)连通进水口(2)，消毒槽(8)连通出水口(3)，在所述缺氧滤床槽(5)内架设有水平滤床板(9)，水平滤床板(9)包围的空间内装设有填料(10)，在缺氧滤床槽(5)还设置有与水平滤床板(9)垂直设置的U型气提管(11)。
2.根据权利要求1所述的一种低能耗分散式村镇污水处理装置，其特征在于：在所述罐体(1)内部、进水口(2)入水口出安装有挡水板(12)。
3.根据权利要求1所述的一种低能耗分散式村镇污水处理装置，其特征在于：所述U型气提管(11)两端中高的一端上设置有流量调整计量箱(13)。
4.根据权利要求3所述的一种低能耗分散式村镇污水处理装置，其特征在于：罐体(1)内装设有水平倾斜设置的混合液回流管(14)，流量调整计量箱(13)将U型气提管(11)和混合液回流管(14)连接。
5.根据权利要求4所述的一种低能耗分散式村镇污水处理装置，其特征在于：在沉淀槽内竖直设置有回流管(15)，回流管(15)上端与混合液回流管(14)端口连接。
6.根据权利要求5所述的一种低能耗分散式村镇污水处理装置，其特征在于：混合液回流管(14)另一端设置在沉淀分离槽(4)内。
7.根据权利要求1所述的一种低能耗分散式村镇污水处理装置，其特征在于：所述载体流动槽(6)内设置有曝气管(16)。
说明书
一种低能耗分散式村镇污水处理装置
技术领域
本实用新型属于环保技术领域，具体涉及一种低能耗分散式村镇污水处理装置。
背景技术
目前，生活污水主要包括厨房炊事用水、沐浴、洗涤用水和冲洗厕所用水，这些用水分散，农村没有任何收集的设施，随着雨水的冲刷，随着地表流入河流、湖沼、沟渠、池塘、水库等地表水体、土壤水和地下水体，其中有机物含量大是其主要的特点。
因此，现有农村生活污水的水处理工作原理通常为：通过格栅拦污进入调节池，调节池内污水采用污水提升泵提升至生化池，进行生化处理;在生化池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，及利用部分有机碳源和氨氮合成新的细胞物质。所以生化池不仅具有一定的有机物去除功能，减轻后续生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。在生化池中均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。沉淀池固液分离后的出水进入消毒出水池，经消毒后即可直接排放。
由于采用微生物处于缺氧状态，在管体内污泥层形成的一些气体附着于污泥颗粒，附着和没有附着的气体向管体顶部上升撞击内壁，会引起附着气泡的污泥絮体脱气。因此现有很多厌氧反应污水处理装置中，简单采用直气提管，具有气液分离效果差，气体效果不佳，影响装置使用寿命的缺点。为此，有必要研发一种新型的低能耗分散式村镇污水处理装置。
实用新型内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提供一种低能耗分散式村镇污水处理装置，解决气液分离效果差，气体效果不佳，影响装置使用寿命等问题。为实现前述实用新型目的，本实用新型采用的技术方案包括：
一种低能耗分散式村镇污水处理装置，包括罐体和分别设置在罐体的进水口和出水口，沿水流方向在罐体内设置有沉淀分离槽、缺氧滤床槽、载体流动槽、沉淀槽和消毒槽，沉淀分离槽连通进水口，消毒槽连通出水口，在所述缺氧滤床槽内架设有水平滤床板，水平滤床板包围的空间内装设有填料，在缺氧滤床槽还设置有与水平滤床板垂直设置的U型气提管。
本实用新型进一步地，在所述罐体内部、进水口入水口出安装有挡水板。
本实用新型进一步地，所述U型气提管两端中高的一端上设置有流量调整计量箱。
本实用新型进一步地，罐体内装设有水平倾斜设置的混合液回流管，流量调整计量箱将U型气提管和混合液回流管连接。
本实用新型进一步地，在沉淀槽内竖直设置有回流管，回流管上端与混合液回流管端口连接。
本实用新型进一步地，混合液回流管另一端设置在沉淀分离槽内。
本实用新型进一步地，所述载体流动槽内设置有曝气管。
借由上述方案，本实用新型至少具有以下优点：本实用新型采用U型气提管，气液分离效果好，气体效果佳，避免气体内罐内撞击影响装置使用寿命，其回流管、混合液回流管、U型气提管和流量调整计量箱结合设计，有机物分解效果好。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
