申请日2016.07.16
公开(公告)日2016.12.14
IPC分类号F16K47/02; F16K27/00
摘要
本实用新型公开了一种能降低废水排放噪音的废水冲洗阀阀体，包括有阀体，所述的阀体上设置有依次进水连通的进水通道、连通腔和排水通道，所述的连通腔的腔壁上设置有外端连通进水通道的废水孔，所述的连通腔内部设置有与连通腔相分隔的储水室，所述的废水孔的内端连通储水室，所述的储水室上还设置有分别连通储水室和连通腔的储水室出水孔。本实用新型的优点是结构设置合理，且能有效降低废水排放噪音。
权利要求书
1.一种能降低废水排放噪音的废水冲洗阀阀体，包括有阀体，所述的阀体上设置有依次进水连通的进水通道、连通腔和排水通道，所述的连通腔的腔壁上设置有外端连通进水通道的废水孔，其特征在于：所述的连通腔内部设置有与连通腔相分隔的储水室，所述的废水孔的内端连通储水室，所述的储水室上还设置有分别连通储水室和连通腔的储水室出水孔。
2.根据权利要求1所述的一种能降低废水排放噪音的废水冲洗阀阀体，其特征在于：所述的储水室出水孔的高度大于废水孔的高度。
3.根据权利要求1或2所述的一种能降低废水排放噪音的废水冲洗阀阀体，其特征在于：所述的储水室出水孔的孔径大于废水孔孔径。
4.根据权利要求1所述的一种能降低废水排放噪音的废水冲洗阀阀体，其特征在于：所述的阀体的外壁设置有与储水室相连通的安装孔，所述的安装孔上可拆卸盖设有密封盖。
5.根据权利要求4所述的一种能降低废水排放噪音的废水冲洗阀阀体，其特征在于：所述的储水室包括储水室主腔壁，该储水室腔壁的一侧设置有与连通腔相连通的储水室门孔，所述的储水室门孔上设置有向安装孔方向延伸的滑轨槽，所述的密封盖的内端固定设置有密封插板，所述的密封插板沿着滑轨槽插入并将储水室门孔封闭，所述的储水室出水孔设置于该密封插板的内端部。
说明书
一种能降低废水排放噪音的废水冲洗阀阀体
技术领域
本实用新型涉及一种废水冲洗阀，具体是指一种能降低废水排放噪音的废水冲洗阀阀体。
背景技术
现在的废水冲洗阀是在阀体的出水腔上开设废水孔出水，这种结构在水压力大的情况下，由于废水孔的孔径小，导致流速加大，流水冲击阀体腔壁，发出很大的噪音。
实用新型内容
本实用新型的目的是为了克服现有技术存在的缺点和不足，而提供一种结构设置合理，且能有效降低废水排放噪音的废水冲洗阀阀体。
为实现上述目的，本实用新型的技术方案是包括有阀体，所述的阀体上设置有依次进水连通的进水通道、连通腔和排水通道，所述的连通腔的腔壁上设置有外端连通进水通道的废水孔，其特征在于：所述的连通腔内部设置有与连通腔相分隔的储水室，所述的废水孔的内端连通储水室，所述的储水室上还设置有分别连通储水室和连通腔的储水室出水孔。
通过本设置，废水从进水通道通过废水孔进入到储水室缓冲，然后再从储水室出水孔排放到排水通道中，因此可以极大地降低废水流速，从而极大地降低废水排放噪音，结构设置合理。
进一步设置是所述的储水室出水孔的高度大于废水孔的高度。通过本设置，废水进入到储水室后，且只能使得废水在储水室的液位满到储水室出水孔位置，废水才会排出，由此可以进一步降低废水排放噪音。
进一步设置是所述的储水室出水孔的孔径大于废水孔孔径。通过本设置，可以减少废水排放时，在流过储水室出水孔时的流动噪音。
进一步设置是所述的阀体的外壁设置有与储水室相连通的安装孔，所述的安装孔上可拆卸盖设有密封盖。通过本设置，在必要时可以通过打开密封盖对储水室内的污垢进行清理。
进一步设置是所述的储水室包括储水室主腔壁，该储水室腔壁的一侧设置有与连通腔相连通的储水室门孔，所述的储水室门孔上设置有向安装孔方向延伸的滑轨槽，所述的密封盖的内端固定设置有密封插板，所述的密封插板沿着滑轨槽插入并将储水室门孔封闭，所述的储水室出水孔设置于该密封插板的内端部。通过本设置，极大地降低模具加工难度，降低生产成本。

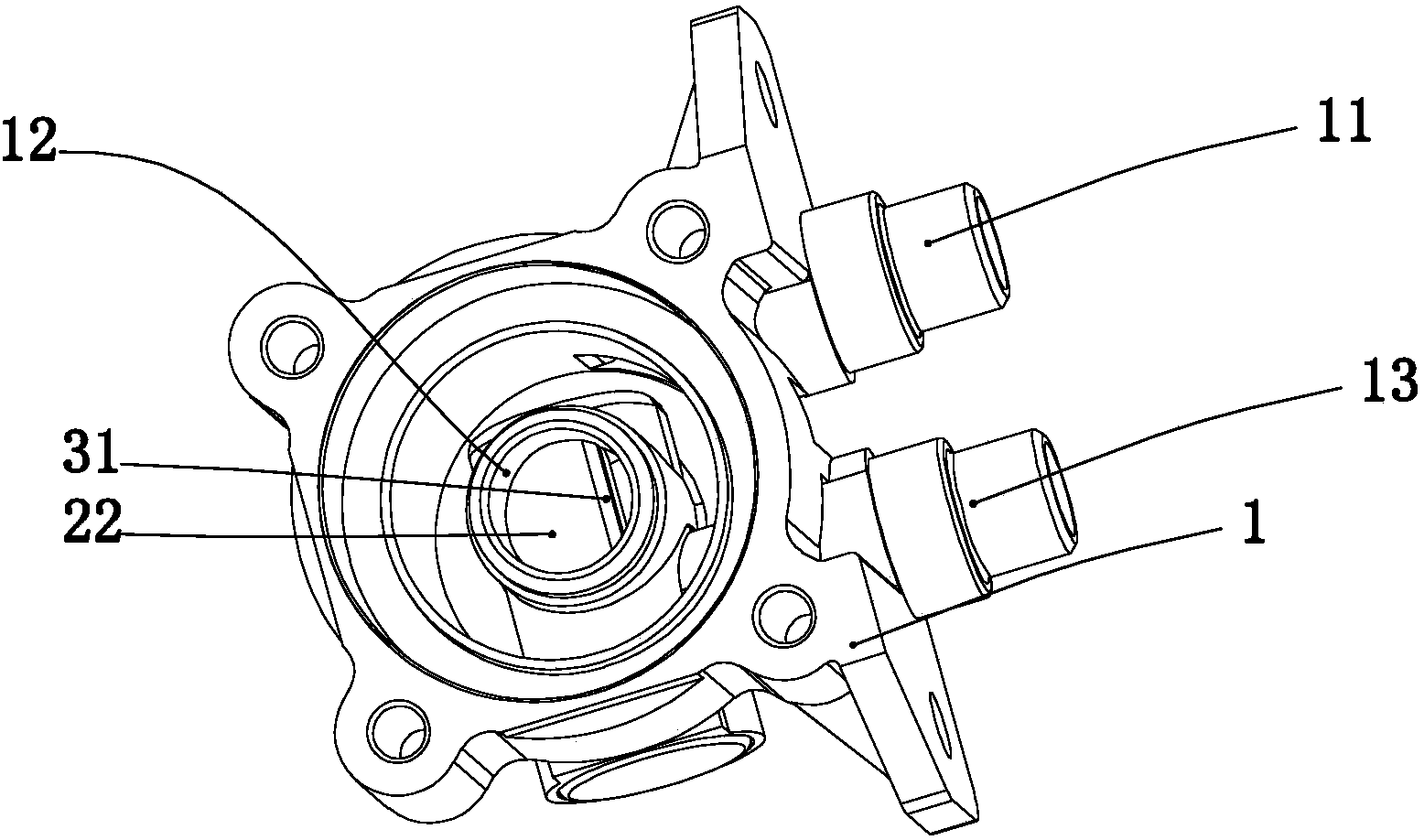

下面结合说明书附图和具体实施方式对本实用新型做进一步介绍。
