申请日2016.07.15
公开(公告)日2016.12.07
IPC分类号C02F9/04; C02F101/20
摘要
一种化工废水处理装置，该装置的第一管道靠近两端处分别对接竖置的第二管道和第三管道，第二管道、第三管道底端开口设有闸门控制开关;该装置的第四管道两端分别对接在第二管道和第三管道上，且第四管道两端均设有滤网;该装置的第五管道一端设为出水口，且该出水口水平高度大于第一管道进水口水平高度，第五管道的另一端及其中部与若干连接管道一端对接，连接管道另一端对接在第四管道中部;第一管道、第四管道上均设有可开合的加药孔。本实用新型主要用于对氯化铵废水的预处理和除铜离子的处理，通过对装置的集约简化，达到简化装置和操作的目的。
权利要求书

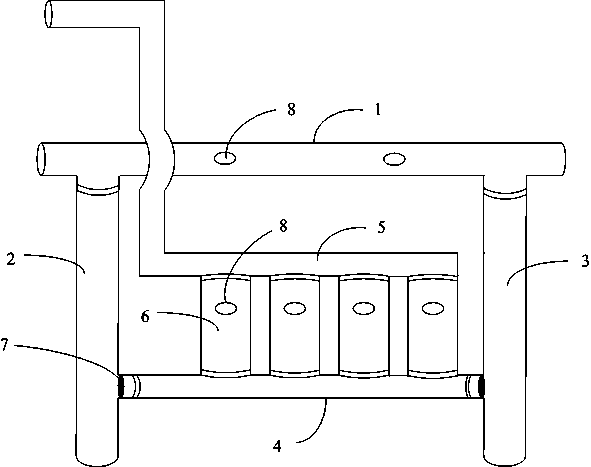

1.一种化工废水处理装置，其特征在于，该装置包括第一管道，所述第一管道横置且一端设有进水口、另一端封闭;所述第一管道靠近两端处分别对接竖置的第二管道和第三管道，所述第二管道、第三管道远离第一管道方向端开口，该开口通过设置闸门控制开关;
所述装置还包括第四管道、第五管道以及若干连接管道;所述第四管道两端分别对接在第二管道和第三管道上，对接点靠近第二管道、第三管道远离第一管道方向端，且第四管道两端均设有滤网;所述第五管道一端设为出水口，且该出水口水平高度大于第一管道进水口水平高度，所述第五管道的另一端及其中部与若干连接管道一端对接，所述若干连接管道另一端对接在第四管道中部;
所述第一管道、连接管道上均设有可开合的加药孔。
2.如权利要求1所述的化工废水处理装置，其特征在于，所述对接为可拆卸的螺纹紧松式对接。
3.如权利要求1所述的化工废水处理装置，其特征在于，所述滤网为超滤膜。
4.如权利要求1所述的化工废水处理装置，其特征在于，所述连接管道内填充有 D403大孔苯乙烯系列螯合型离子交换树脂。
说明书
一种化工废水处理装置
技术领域
本实用新型属于废水处理领域，尤其涉及一种化工废水处理装置。
背景技术
氯化铵废水中的氨氮含量很高，如果不经过处理，对环境有很大的危害，不符合直接排放的标准，目前出来退锡废液中氯化铵废水一般是首先经预处理和除铜离子处理后，进入蒸发系统，冷凝液氨氮≤100ppm，冷凝液通过生化处理，使氨氮含量达到一定的标准。但是，氯化铵废水处理过程涉及步骤多，装置多，操作繁琐复杂，若能最大化的简化装置和操作，对废水处理效益和成本都有重要意义。
实用新型内容
本实用新型的目的在于提供一种化工废水处理装置，旨在解决氯化铵废水的预处理和除铜离子处理过程中涉及装置多、操作复杂的问题。
本实用新型是这样实现的，一种化工废水处理装置，该装置包括第一管道，所述第一管道横置且一端设有进水口、另一端封闭;所述第一管道靠近两端处分别对接竖置的第二管道和第三管道，所述第二管道、第三管道远离第一管道方向端开口，该开口通过设置闸门控制开关;
所述装置还包括第四管道、第五管道以及若干连接管道;所述第四管道两端分别对接在第二管道和第三管道上，对接点靠近第二管道、第三管道远离第一管道方向端，且第四管道两端均设有滤网;所述第五管道一端设为出水口，且该出水口水平高度大于第一管道进水口水平高度，所述第五管道的另一端及其中部与若干连接管道一端对接，所述若干连接管道另一端对接在第四管道中部;
所述第一管道、连接管道上均设有可开合的加药孔。
优选地，所述对接为可拆卸的螺纹紧松式对接。
优选地，所述滤网为超滤膜。
优选地，所述连接管道内填充有 D403大孔苯乙烯系列螯合型离子交换树脂。
相比于现有技术的缺点和不足，本实用新型具有以下有益效果：本实用新型主要用于对氯化铵废水的预处理和除铜离子的处理，通过对装置的集约简化，达到简化装置和操作的目的;本实用新型结构简单，安装检修方便，制造价格低。
