申请日2016.09.18
公开(公告)日2017.02.08
IPC分类号C02F3/00
摘要
本发明公开了一种移动式污水处理生物净化装备，包括底板，所述底板的下表面与支撑腿的顶部固定连接，底板的上表面开设有通孔，通孔的内壁上设置有螺纹，通孔的内部螺纹连接有螺纹杆，螺纹杆穿过支撑腿顶部开设的穿孔并延伸至支撑腿的内部。本发明通过设置螺纹杆、第一连接杆、滚轮、活动杆和耙齿，通过旋转转盘，螺纹杆再带动第一连接杆上下运动，从而达到滚轮的上下运动的目的，当在陆地上行使时，将滚轮放下，推动滚轮进行移动，当需要在湿地和沼泽地行使时，将滚轮收起，耙齿刺透软泥层或者淤泥层，活动板也能增大装置与淤泥的接触面积，减少了压强，拉着拉绳即可在湿地和沼泽地移动。
权利要求书

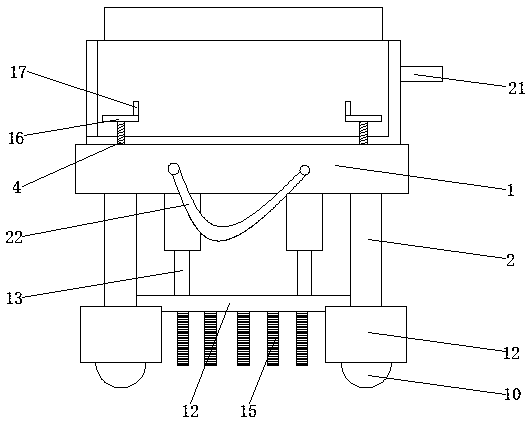

1.一种移动式污水处理生物净化装备，包括底板(1)，其特征在于：所述底板(1)的下表面与支撑腿(2)的顶部固定连接，所述底板(1)的上表面开设有通孔(3)，所述通孔(3)的内壁上设置有螺纹，所述通孔(3)的内部螺纹连接有螺纹杆(4)，所述螺纹杆(4)穿过支撑腿(2)顶部开设的穿孔并延伸至支撑腿(2)的内部，所述螺纹杆(4)的底部与设置在支撑腿(2)内部的圆盘(5)的上表面固定连接，所述圆盘(5)的下表面固定连接有第一连接杆(6)，所述第一连接杆(6)的一侧面设置有滑轮(7)，所述支撑腿(2)的内壁与固定块(8)的一侧面固定连接，所述滑轮(7)滑动连接在固定块(8)的一侧面上，所述第一连接杆(6)的底部穿出支撑腿(2)并与设置在支撑腿(2)正下方的第二连接杆(9)的顶部固定连接，所述第二连接杆(9)的两端分别与两个滚轮(10)相对面的轴心处固定连接，所述支撑腿(2)和固定块(8)的底部均与固定板(11)的上表面固定连接，所述固定板(11)的下表面与侧筒(12)的顶部固定连接;所述底板(1)的下表面固定连接有电动伸缩杆(13)，所述电动伸缩杆(13)的底部与活动板(14)的上表面固定连接，所述活动板(14)的下表面设置有耙齿(15)。
2.根据权利要求1所述的移动式污水处理生物净化装备，其特征在于：所述螺纹杆(4)的顶部与转盘(16)下表面的轴心处固定连接，所述转盘(16)的上表面偏心设置有转把(17)。
3.根据权利要求1所述的移动式污水处理生物净化装备，其特征在于：所述底板(1)的上表面与箱体(18)的下表面固定连接，且箱体(18)的内壁上设置有海绵层(19)，且箱体(18)的内部设置有生物净化器(20)。
4.根据权利要求1或3所述的移动式污水处理生物净化装备，其特征在于：所述箱体(18)的一侧面固定连接有推把(21)，所述底板(1)的正面设置有拉绳(22)。
5.根据权利要求1所述的移动式污水处理生物净化装备，其特征在于：所述耙齿(15)的形状为弧形，且耙齿(15)的数量为十五个。
说明书
一种移动式污水处理生物净化装备
技术领域
本发明涉及移动式污水处理生物净化装备技术领域，具体为一种移动式污水处理生物净化装备。
背景技术
生物净化，也就是生物类群通过代谢作用使环境中的污染物的数量减少，浓度下降，毒性减轻，直至消失的过程。根据生态学的观点，生物圈可以分为陆地生态系统、淡水生态系统和海洋生态系统。它们之间在物质循环和能量流动方面有紧密的内在联系。水体、空气和土壤的污染，只要不超过生态系统的负载能力，污染物就可以通过物理的、化学的和生物学的作用得到净化，其中生物学的作用占有十分重要的地位。如果环境污染物超过了生态系统的负载能力，生物净化作用就会遭到破坏，整个生态系统就有可能失去平衡，产生不良的后果。随着人类社会的进步和生产力的发展，生物净化的功能在更大的规模上得到利用。随着环境治理工程的需要，市面上出现各种各样的污水处理生物净化装备，但这些装备多为固定的，不能移动，当需要在湿地和沼泽地进行污水处理时，污水处理生物净化装备无法通行。
发明内容
本发明的目的在于提供一种移动式污水处理生物净化装备，具备的可以在陆地、湿地和沼泽地移动优点，解决了现有污水处理生物净化装备无法移动，更不能在湿地或者沼泽地移动的问题。
为实现上述目的，本发明提供如下技术方案：一种移动式污水处理生物净化装备，包括底板，所述底板的下表面与支撑腿的顶部固定连接，所述底板的上表面开设有通孔，所述通孔的内壁上设置有螺纹，所述通孔的内部螺纹连接有螺纹杆，所述螺纹杆穿过支撑腿顶部开设的穿孔并延伸至支撑腿的内部，所述螺纹杆的底部与设置在支撑腿内部的圆盘的上表面固定连接，所述圆盘的下表面固定连接有第一连接杆，所述第一连接杆的一侧面设置有滑轮，所述支撑腿的内壁与固定块的一侧面固定连接，所述滑轮滑动连接在固定块的一侧面上，所述第一连接杆的底部穿出支撑腿并与并与设置在支撑腿正下方的第二连接杆的顶部固定连接，所述第二连接杆的两端分别与两个滚轮相对面的轴心处固定连接，所述支撑腿和固定块的底部均与固定板的上表面固定连接，所述固定板的下表面与侧筒的顶部固定连接。
所述底板的下表面固定连接有电动伸缩杆，所述电动伸缩杆的底部与活动板的上表面固定连接，所述活动板的下表面设置有耙齿
优选的，所述螺纹杆的顶部与转盘下表面的轴心处固定连接，所述转盘的上表面偏心设置有转把。
优选的，所述底板的上表面与箱体的下表面固定连接，且箱体的内壁上设置有海绵层，且箱体的内部设置有生物净化器。
优选的，所述箱体的一侧面固定连接有推把，所述底板的正面设置有拉绳。
优选的，所述耙齿的形状为弧形，且耙齿的数量为十五个。
与现有技术相比，本发明的有益效果如下：
本发明通过设置螺纹杆、第一连接杆、滚轮、活动杆和耙齿，达到了可以在陆地、湿地和沼泽地移动的优点，通过旋转转盘，带动螺纹杆上下运动，螺纹杆再带动第一连接杆上下运动，从而达到滚轮的上下运动的目的，当在陆地上行使时，将滚轮放下，手持推把推动滚轮进行移动，当需要在湿地和沼泽地行使时，将滚轮收起，耙齿刺透软泥层或者淤泥层，活动板也能增大装置与淤泥的接触面积，减少了压强，拉着拉绳即可在湿地和沼泽地移动。
