申请日2016.11.14
公开(公告)日2017.07.18
IPC分类号C02F9/12
摘要
本实用新型公开了一种带有除铁锈功能的污水处理设备，所述横管一侧上表面连通有竖管，所述横管内壁设有吸油布，所述竖管内部设有两个与竖管内径相配的球形铁网，所述球形铁网表面均匀开有贯穿于球形铁网的橡胶球，所述球形铁网下端一侧的竖管上开有卡孔，所述卡孔内设有卡块，所述竖管上端一侧设有污水出口，且污水出口连通于污水处理装置，所述横管远离污水进口的一端安装有伸缩装置，所述伸缩装置一侧设有连接杆。本实用新型通过设置的吸油布能够吸附污水中的油渍，提高除油效果，有效防止了铁锈一类的进入污水处理装置，提高了使用寿命，能够实现了重复利用。
权利要求书

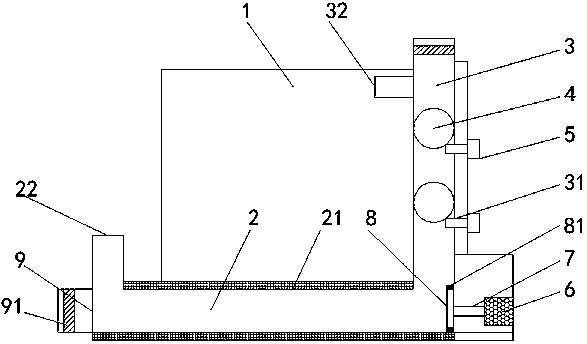

1.一种带有除铁锈功能的污水处理设备，包括污水处理装置(1)与横管(2)，其特征在于：所述横管(2)一侧上表面连通有竖管(3)，所述横管(2)另一侧上表面设有污水进口(22)，所述横管(2)内壁设有吸油布(21)，所述竖管(3)内部设有两个与竖管(3)内径相配的球形铁网(4)，在每个球形铁网内均设有直径小于其直径的橡胶球(41)，每个橡胶球(41)上均镶嵌安装一磁铁，位于每个所述球形铁网(4)下端一侧的竖管(3)上均开有卡孔(31)，所述卡孔(31)内设有卡块(5)，所述竖管(3)上端一侧设有污水出口(32)，且污水出口(32)连通于污水处理装置(1)，所述横管(2)远离污水进口(22)的一端安装有伸缩装置(6)，所述伸缩装置(6)一侧设有连接杆(7)，所述连接杆(7)一端贯穿横管并安装有除油活动板(8)，所述除油活动板(8)两端均设有弹性密封块(81)，所述横管(2)远离竖管(3)的一端设有出口(9)，出口(9)内设有闸门(91)。
2.根据权利要求1所述的一种带有除铁锈功能的污水处理设备，其特征在于：所述卡块(5)与卡孔(31)螺纹连接。
3.根据权利要求1所述的一种带有除铁锈功能的污水处理设备，其特征在于：所述横管(2)与竖管(3)内径相同，所述除油活动板(8)与横管(2)内径相互配合。
说明书
一种带有除铁锈功能的污水处理设备
技术领域
本实用新型涉及环保技术领域，尤其涉及一种带有除铁锈功能的污水处理设备。
背景技术
随着社会的高速发展，大量的污水也随之产生，工业上产生出污水内不仅含有大量的铁锈一类的金属颗粒，还有废油污。这些金属颗粒与废油污和污水混杂在一起，在对污水处理中，由于铁锈的沉淀物，对污水处理装置造成不必要的损坏，且降低了污水处理的效果，因此，提出了一种带有除铁锈功能的污水处理设备。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种带有除铁锈功能的污水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：设计一种带有除铁锈功能的污水处理设备，包括污水处理装置与横管，所述横管一侧上表面连通有竖管，所述横管另一侧上表面设有污水进口，所述横管内壁设有吸油布，所述竖管内部设有两个与竖管内径相配的球形铁网，在每个球形铁网内均设有直径小于其直径的橡胶球，每个橡胶球上均镶嵌安装一磁铁，位于每个所述球形铁网下端一侧的竖管上均开有卡孔，所述卡孔内设有卡块，所述竖管上端一侧设有污水出口，且污水出口连通于污水处理装置，所述横管远离污水进口的一端安装有伸缩装置，所述伸缩装置一侧设有连接杆，所述连接杆一端贯穿横管并安装有除油活动板，所述除油活动板两端均设有弹性密封块，所述横管远离竖管的一端设有出口，出口内设有闸门。
作为本实用新型的进一步改进，所述卡块与卡孔螺纹连接。
作为本实用新型的进一步改进，所述横管与竖管内径相同，所述除油活动板与横管内径相互配合。
本实用新型提出的一种带有除铁锈功能的污水处理设备，有益效果在于：该带有除铁锈功能的污水处理设备通过设置的吸油布能够吸附污水中的油渍，提高除油效果，有效防止了铁锈一类的进入污水处理装置，提高了使用寿命，能够实现了重复利用。
