申请日2016.08.31
公开(公告)日2016.12.21
IPC分类号C02F3/32
摘要
本发明涉及一种简易的废水净化的潜流人工湿地，包括进水管、出水管和本体，其中所述本体中间为梯形凹槽，且梯形凹槽两侧为岸坡，所述梯形凹槽底部设有底部防水层，所述梯形凹槽从两侧向内依次设有侧部防渗层、孔隙砾石堆和砾石基质，所述砾石基质上用于种植植物，所述进水管和出水管设置在本体两侧、分别依次穿过岸坡、大孔隙砾石堆、伸出砾石基质，所述进水管的出水端和出水管的进水端分别设有防淤堵滤层。本发明建设使用费用低，本发明便于应用：建成后即可连续使用，且可通过植物根系的吸附、降解作用净化废水。

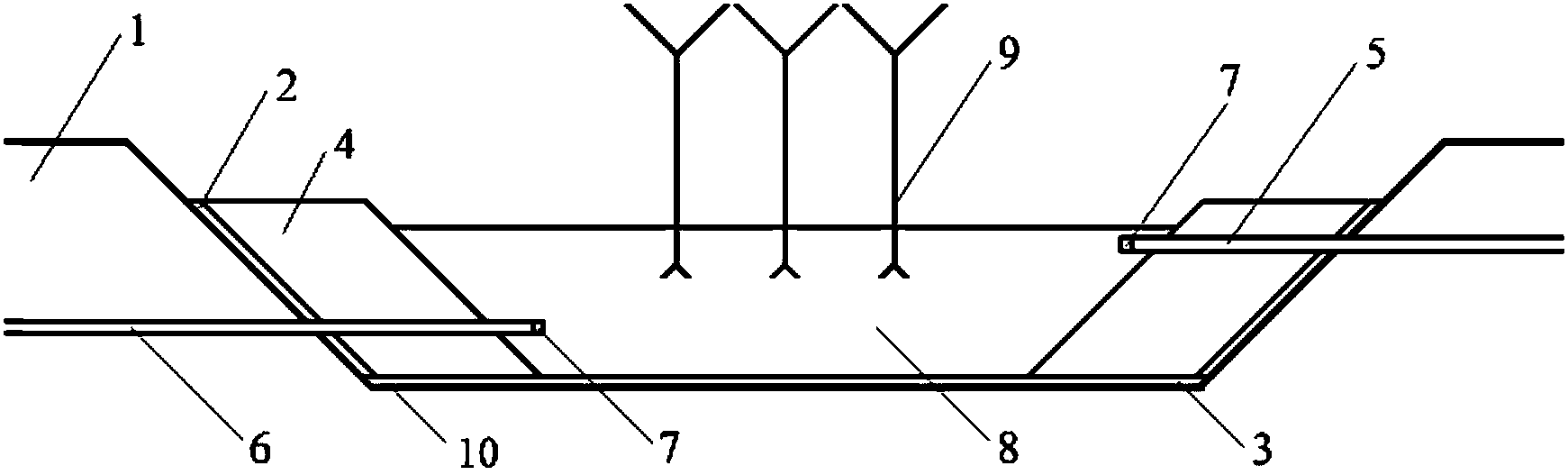

摘要附图
权利要求书
1.一种简易的废水净化的潜流人工湿地，包括进水管(5)、出水管(6)和本体(10)，其特征在于：所述本体(10)中间为梯形凹槽，且梯形凹槽两侧为岸坡(1)，所述梯形凹槽底部设有底部防水层(3)，所述梯形凹槽从两侧向内依次设有侧部防渗层(2)、孔隙砾石堆(4)和砾石基质(8)，所述砾石基质(8)上用于种植植物(9)，所述进水管(5)和出水管(6)设置在本体(10)两侧、分别依次穿过岸坡(1)、大孔隙砾石堆(4)、伸出砾石基质(8)，所述进水管(5)的出水端和出水管(6)的进水端分别设有防淤堵滤层(7)。
2.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述岸坡(1)为碎石土构成时，岸坡(1)的坡度小于等于30°;所述岸坡(1)为粉土或黏性土构成时，岸坡(1)的坡度小于等于40°。
3.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述防水层(3)和侧部防渗层(2)为水泥或防水板。
4.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述砾石基质(8)的高度小于岸坡(1)的坡高。
5.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述植物(9)为芦苇、蒲草、茳芏、席草和美人蕉中的一种或若干种。
6.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述进水管(5)的出水端与出水管(6)的进水端指向相对。
7.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述进水管(5)和出水管(6)分别设置在本体(10)相距最远的两个岸坡(1)内。
8.根据权利要求1所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述出水管(6)的最大流量大于进水管(5)的最大流量。
9.一种根据权利要求1所述的一种简易的废水净化的潜流人工湿地的使用方法，其特征在于：包括下述步骤：
(a)使用进水管(5)向人工湿地内持续排入废水;
(b)使用出水管(6)从人工湿地中排出经过净化的废水;
(c)控制出水管(6)的流量或出水时间调整人工湿地内水面高度;
(d)当进水管(5)或出水管(6)在相同条件下的流量大幅减小时，更换防淤堵滤层(7)，并清除进水管(5)内的淤泥。
10.根据权利要求9所述的一种简易的废水净化的潜流人工湿地，其特征在于：所述步骤(c)中，水面高度最高不超过砾石基质(8)的高度，最低须满足植物(9)的生长需要。
说明书
一种简易的废水净化的潜流人工湿地及其使用方法
技术领域
本发明属废水净化技术领域，特别是涉及一种简易的废水净化的潜流人工湿地及其使用方法。
背景技术
据估算，我国每年排放污水量达数百亿吨，而目前已建成的污水处理厂的处理能力远远不能满足污水处理的需要。随着乡村集体企业产权制度改革的深入进行和现代企业制度的逐步建立,广大农村地区涌现出一批乡办小型企业，其中不乏采矿、造纸等产生大量废水的企业。由于建设和运行费用较为昂贵，且运行和维护难度较大，传统污水处理厂较难在广大农村地区大量推广应用，这些乡办小型企业产生的废水较难得到有效净化处理。
人工湿地可作为一种废水处理工艺，通过形成独特的生态环境，达到净化废水的目的。与传统的污水处理方法相比，人工湿地具有处理效果好、氮磷去除能力强、无需化学药剂、建设运行费用低等优点，可在农村地区推广使用。
发明内容
本发明所要解决的技术问题是提供一种简易的废水净化的潜流人工湿地，通过提供一种建设使用费用低、便于应用、切实可行的人工湿地，解决传统污水处理厂较难在广大农村地区大量推广应用，乡办小型企业产生的废水较难得到有效净化处理的问题。
本发明解决其技术问题所采用的技术方案是：提供一种简易的废水净化的潜流人工湿地，包括进水管、出水管和本体，其中所述本体中间为梯形凹槽，且梯形凹槽两侧为岸坡，所述梯形凹槽底部设有底部防水层，所述梯形凹槽从两侧向内依次设有侧部防渗层、孔隙砾石堆和砾石基质，所述砾石基质上用于种植植物，所述进水管和出水管设置在本体两侧、分别依次穿过岸坡、大孔隙砾石堆、伸出砾石基质，所述进水管的出水端和出水管的进水端分别设有防淤堵滤层。
本发明的进一步技术方案是，所述岸坡为碎石土构成时，岸坡的坡度小于等于30°;所述岸坡为粉土或黏性土构成时，岸坡的坡度小于等于40°。
本发明的又进一步技术方案是，所述防水层和侧部防渗层为水泥或防水板。
本发明的再进一步技术方案是，所述砾石基质的高度小于岸坡的坡高。
本发明的再进一步技术方案是，所述植物为芦苇、蒲草、茳芏、席草和美人蕉中的一种或若干种。
本发明的再进一步技术方案是，所述进水管的出水端与出水管的进水端指向相对。
本发明的再进一步技术方案是，所述进水管和出水管分别设置在本体相距最远的两个岸坡内。
本发明的再进一步技术方案是，所述出水管的最大流量大于进水管的最大流量。
一种所述的一种简易的废水净化的潜流人工湿地的使用方法，其中包括下述步骤：
(a)使用进水管向人工湿地内持续排入废水;
(b)使用出水管从人工湿地中排出经过净化的废水;
(c)控制出水管的流量或出水时间调整人工湿地内水面高度;
(d)当进水管或出水管在相同条件下的流量大幅减小时，更换防淤堵滤层，并清除进水
管内的淤泥。
本发明的更进一步技术方案是，所述步骤(c)中，水面高度最高不超过砾石基质的高度，最低须满足植物的生长需要。
有益效果
与现有技术相比，本发明的优点和有益效果包括：
1、本发明建设使用费用低：本发明组成结构简单，所需材料价格低廉，使用过程中所需额外费用较低;
2、本发明便于应用：建成后即可连续使用;
3、本发明切实可行：可通过植物根系的吸附、降解作用净化废水;
4、应用范围广：本发明不仅适用于广大农村地区处理生活废水，还适用于采矿、造纸等乡办小型企业的废水处理。
