申请日2016.11.14
公开(公告)日2017.08.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种微生物填料净化的污水处理装置，所述污水处理箱的内壁的中部沿竖直向上的方向上开设有四个凹槽，所述凹槽内设置有导轨，所述凹槽的下端连接有水平方向上的挡板，四个所述挡板的上端连接有第一过滤板，所述第一过滤板的上端铺设有微生物填料，所述支撑杆的上端安装有第二过滤板，所述第二过滤板的侧壁连接有四个与导轨一一对应的滑块，所述曝气管穿过污水处理箱的侧壁到达污水处理箱的内部，且曝气管位于第一过滤板的下方，所述污水处理箱的上端连接有污水进料管，所述污水处理箱的侧壁的下端连接有出水管。本实用新型结构简单、操作方便、拆装方便快捷、除污效果好等特点。
权利要求书

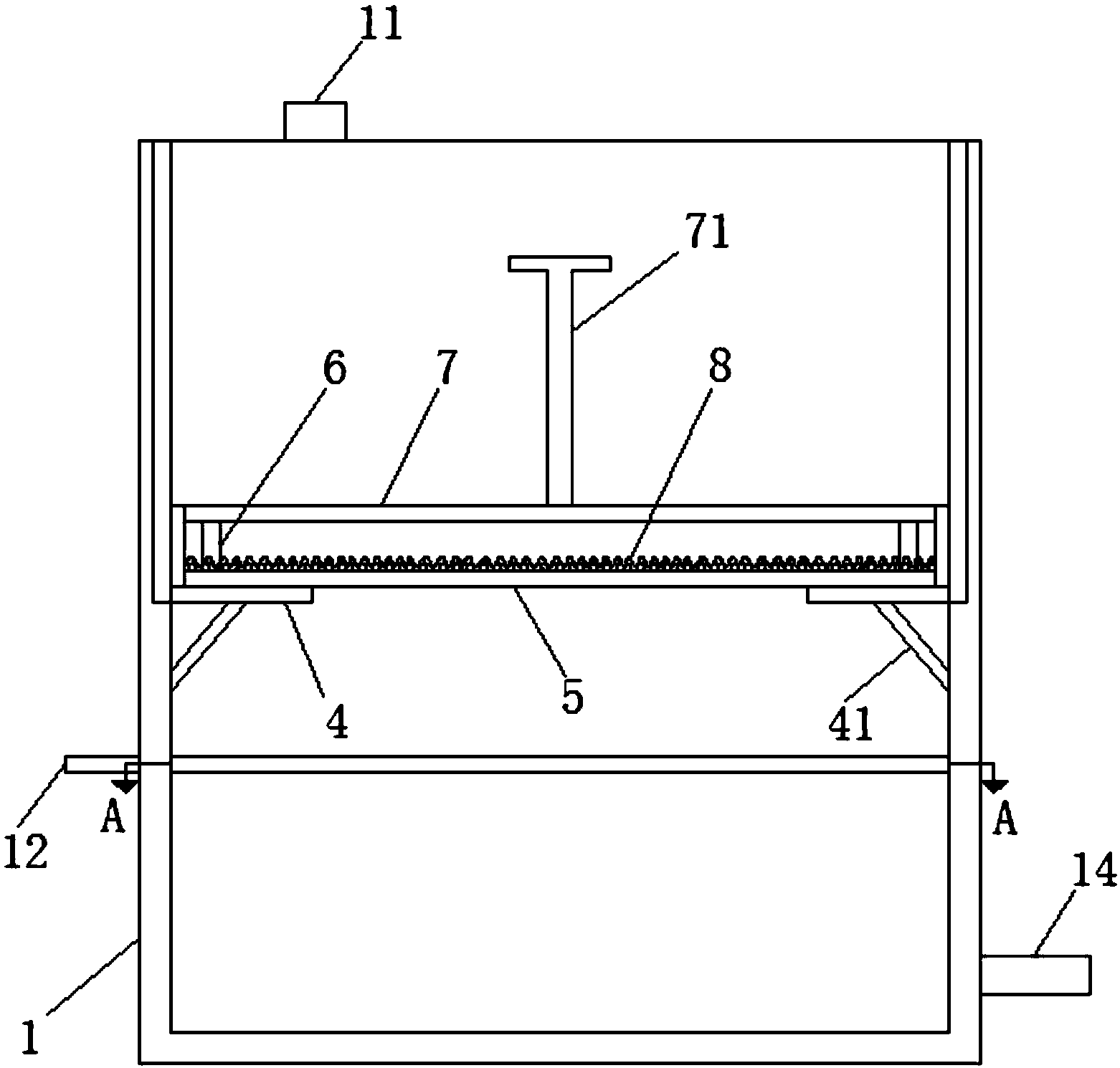

1.一种微生物填料净化的污水处理装置，包括污水处理箱(1)和曝气管(12)，其特征在于：所述污水处理箱(1)的内壁的中部沿竖直向上的方向上开设有四个凹槽(2)，每个所述凹槽(2)内设置有导轨(3)，每个所述凹槽(2)的下端连接有水平方向上的挡板(4)，四个所述挡板(4)的上端连接有第一过滤板(5)，所述第一过滤板(5)的上端铺设有微生物填料(8)，所述第一过滤板(5)的上端连接有四个支撑杆(6)，所述支撑杆(6)的上端安装有第二过滤板(7)，所述第二过滤板(7)的侧壁连接有四个与导轨(3)一一对应的滑块(9)，所述滑块(9)与导轨(3)活动连接，所述曝气管(12)穿过污水处理箱(1)的侧壁到达污水处理箱(1)的内部，且曝气管(12)位于第一过滤板(5)的下方，所述污水处理箱(1)的上端连接有污水进料管(11)，所述污水处理箱(1)的侧壁的下端连接有出水管(14)。
2.根据权利要求1所述的一种微生物填料净化的污水处理装置，其特征在于：所述凹槽(2)呈等距离等角度设置在污水处理箱(1)的内壁上。
3.根据权利要求1所述的一种微生物填料净化的污水处理装置，其特征在于：所述挡板(4)的下端的中部连接有剪力撑(41)，所述剪力撑(41)的另一端与污水处理箱(1)的内壁连接。
4.根据权利要求3所述的一种微生物填料净化的污水处理装置，其特征在于：所述剪力撑(41)与水平面的夹角在四十五度到六十度之间。
5.根据权利要求1所述的一种微生物填料净化的污水处理装置，其特征在于：所述第一过滤板(5)和第二过滤板(7)与污水处理箱(1)的内壁的连接处垫有密封垫圈(10)。
6.根据权利要求1所述的一种微生物填料净化的污水处理装置，其特征在于：所述曝气管(12)在污水处理箱(1)的内腔呈弯曲状设置，且曝气管(12) 的上端等距离开设有多个圆孔(13)。
7.根据权利要求1所述的一种微生物填料净化的污水处理装置，其特征在于：所述第二过滤板(7)的上端的中部连接有拉杆(71)，且拉杆(71)呈“T”型设置。
说明书
一种微生物填料净化的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种微生物填料净化的污水处理装置。
背景技术
大多数的工业废水，具有B0D5和COD浓度高、金属含量高、水质水量变化大、氨氮的含量较高，微生物营养元素比例失调等特点，这些长久持续流出的污水会对周围环境水体产生极大污染，尤其污染地下水源后其污染面积急速矿大，严重危害人类的健康，目前，市场上已经出现了针对此类污染制造出了利用微生物填料来对污水进行净化处理，这种微生物填料使用一段时间后效果明显下降，需要进行拆除，但是，现有的微生物填料净化装置大多拆装不便，影响其使用寿命，为此，我们提出一种微生物填料净化的污水处理装置。
实用新型内容
本实用新型的目的在于提供一种微生物填料净化的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种微生物填料净化的污水处理装置，包括污水处理箱和曝气管，所述污水处理箱的内壁的中部沿竖直向上的方向上开设有四个凹槽，所述凹槽内设置有导轨，所述凹槽的下端连接有水平方向上的挡板，四个所述挡板的上端连接有第一过滤板，所述第一过滤板的上端铺设有微生物填料，所述第一过滤板的上端连接有四个支撑杆，所述支撑杆的上端安装有第二过滤板，所述第二过滤板的侧壁连接有四个与导轨一一对应的滑块，所述滑块与导轨活动连接，所述曝气管穿过污水处理箱的侧壁到达污水处理箱的内部，且曝气管位于第一过滤板的下方，所述污水处理箱的上端连接有污水进料管，所述污水处理箱的侧壁的下端连接有出水管。
优选的，所述凹槽呈等距离等角度设置在污水处理箱的内壁上。
优选的，所述挡板的下端的中部连接有剪力撑，所述剪力撑的另一端与污水处理箱的内壁连接。
优选的，所述剪力撑与水平面的夹角在四十五度到六十度之间。
优选的，所述第一过滤板和第二过滤板与污水处理箱的内壁的连接处垫有密封垫圈。
优选的，所述曝气管在污水处理箱的内腔呈弯曲状设置，且曝气管的上端等距离开设有多个圆孔。
优选的，所述第二过滤板的上端的中部连接有拉杆，且拉杆呈“T”型设置。
与现有技术相比，本实用新型的有益效果是：本微生物填料净化的污水处理装置，污水从污水进料管进入到污水处理箱内，经由第二过滤板将不溶于水的物质阻挡在外，污水渗透到微生物填料表面，降低污水中BD、COD和氨氮等含量，再经由第一过滤板过滤，从出水管流出，达到对污水净化的效果，曝气管的设置，增加污水与微生物接触，提高净化效果，当污水处理箱使用一段时间后需要对第一过滤板、第二过滤板和微生物填料进行更换与清洗，此时，只需手拉拉杆向上提，将滑块从导轨上移出即可，安装时，将四个滑块分别对准四个导轨向下压直至第一过滤板搭在挡板上，剪力撑加强稳定，密封垫圈起密封作用，防止污水直接流出，本实用新型结构简单、操作方便、拆装方便快捷、除污效果好等特点。
