申请日2016.08.31
公开(公告)日2017.01.04
IPC分类号C02F1/02; C02F1/52
摘要
本发明公开了一种污水初处理的净化装置，包括进水台、净化筒和杂质过滤箱，所述进水台的内壁连接有辅助搅拌机构，所述辅助搅拌机构包括连块、凸齿、侧齿、倾斜安设的上引流板和下引流板，所述进水台的底部与净化筒顶部的一侧相连通。本发明能够将污水与絮凝剂相混合时，利用重力作用使得污水和絮凝剂在流动时产生持续的碰撞接触以及螺旋向下的力，增大污水与絮凝剂的接触面积，大幅度提高了污水与絮凝剂的混合效果以及效率，且能够进一步对污水及絮凝剂进行螺旋搅拌，能够在短时间内使得污水与絮凝剂更加充分的进行混合，极大程度上提高了污水与絮凝剂混合效果。

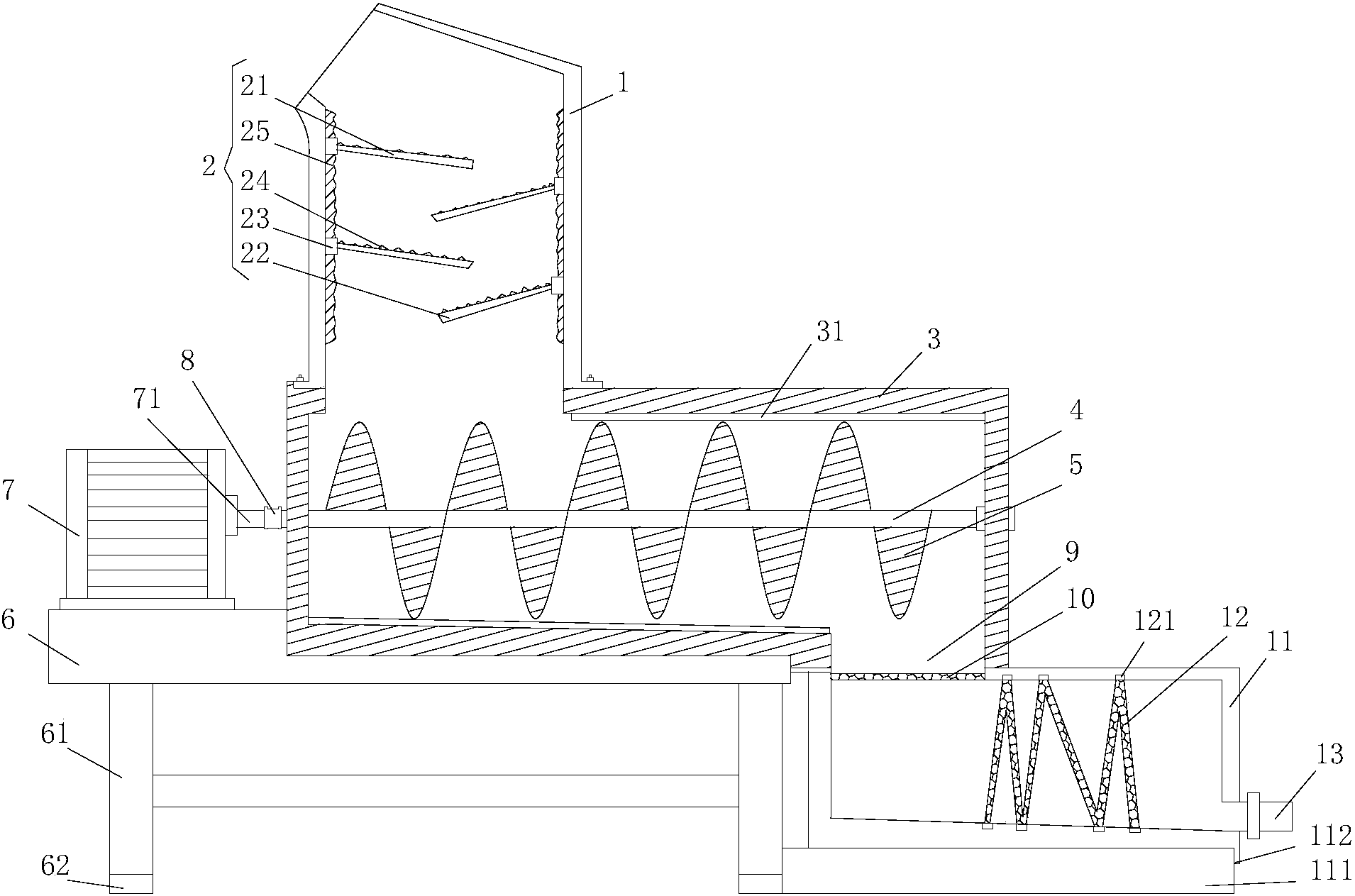

摘要附图
权利要求书
1.一种污水初处理的净化装置，包括进水台(1)、净化筒(3)和杂质过滤箱(11)，其特征在于：所述进水台(1)的内壁连接有辅助搅拌机构(2)，所述辅助搅拌机构(2)包括连块(23)、凸齿(24)、侧齿(25)、倾斜安设的上引流板(21)和下引流板(22)，所述上引流板(21)与下引流板(22)的一端均通过连块(23)与进水台(1)的内壁相连，上引流板(21)与下引流板(22)的安设位置相互交错，上引流板(21)与下引流板(22)顶部的表面均安设凸齿(24)，所述侧齿(25)的一侧与进水台(1)的内壁相连;
所述进水台(1)的底部与净化筒(3)顶部的一侧相连通，所述净化筒(3)底部的一侧设有的出水口(9)处连接有层网(10)，净化筒(3)底部的一侧通过出水口(9)与杂质过滤箱(11)相连通，所述杂质过滤箱(11)内腔的中部设有过滤网(12)，杂质过滤箱(11)的一侧设有排水管(13)，所述净化筒(3)内腔的中部贯穿连接有螺旋轴(4)，所述螺旋轴(4)的外表面连接有旋转叶片(5)，所述净化筒(3)的底部设有底板(6)，所述底板(6)顶部的一侧连接有电机(7)，所述电机(7)的传动轴(71)通过联轴器(8)与伸出净化筒(3)一侧的螺旋轴(4)相套接。
2.根据权利要求1所述的一种污水初处理的净化装置，其特征在于：所述底板(6)的底部连接有对称分布的支撑柱(61)，且支撑柱(61)的底部连接有凸块(62)。
3.根据权利要求1所述的一种污水初处理的净化装置，其特征在于：所述净化筒(3)与杂质过滤箱(11)内腔底部的表面均为倾斜角度处于一百三十五度至一百五十度之间的斜面，且净化筒(3)的内壁设有发热体(31)。
4.根据权利要求1所述的一种污水初处理的净化装置，其特征在于：所述过滤网(12)的截面外形呈M形结构，且过滤网(12)的顶部与底部均设有嵌入于杂质过滤箱(11)箱体内的定块(121)。
5.根据权利要求1所述的一种污水初处理的净化装置，其特征在于：所述杂质过滤箱(11)的底部设有垫板(111)，且垫板(111)的顶部与杂质过滤箱(11)的底部之间设有槽口(112)。
说明书
一种污水初处理的净化装置
技术领域
本发明涉及污水处理技术领域，具体为一种污水初处理的净化装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。在进行污水处理时，需要使用絮凝剂进行辅助，在污水初级处理时，需要将污水与絮凝剂进行充分混合，才进行杂质的过滤步骤。
现如今市场上污水初处理的净化装置，污水与絮凝剂的混合时间长，大多都有采用旋转搅拌的形式进行，污水与絮凝剂的混合效果差，且在搅拌时常常会出现堵塞现象，难以满足市场以及污水处理的使用需求。
发明内容
本发明的目的在于提供一种污水初处理的净化装置，具备能够防止在搅拌时出现堵塞的情况，能够对污水以及絮凝剂进行螺旋搅拌，混合时间短，混合效果好，效率高的优点，解决了污水与絮凝剂的混合时间长，污水与絮凝剂的混合效果差，且在搅拌时常常会出现堵塞现象的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水初处理的净化装置，包括进水台、净化筒和杂质过滤箱，所述进水台的内壁连接有辅助搅拌机构，所述辅助搅拌机构包括连块、凸齿、侧齿、倾斜安设的上引流板和下引流板，所述上引流板与下引流板的一端均通过连块与进水台的内壁相连，上引流板与下引流板的安设位置相互交错，上引流板与下引流板顶部的表面均安设凸齿，所述侧齿的一侧与进水台的内壁相连。
所述进水台的底部与净化筒顶部的一侧相连通，所述净化筒底部的一侧设有的出水口处连接有层网，净化筒底部的一侧通过出水口与杂质过滤箱相连通，所述杂质过滤箱内腔的中部设有过滤网，杂质过滤箱的一侧设有排水管，所述净化筒内腔的中部贯穿连接有螺旋轴，所述螺旋轴的外表面连接有旋转叶片，所述净化筒的底部设有底板，所述底板顶部的一侧连接有电机，所述电机的传动轴通过联轴器与伸出净化筒一侧的螺旋轴相套接。
优选的，所述底板的底部连接有对称分布的支撑柱，且支撑柱的底部连接有凸块。
优选的，所述净化筒与杂质过滤箱内腔底部的表面均为倾斜角度处于一百三十五度至一百五十度之间的斜面，且净化筒的内壁设有发热体。
优选的，所述过滤网的截面外形呈M形结构，且过滤网的顶部与底部均设有嵌入于杂质过滤箱箱体内的定块。
优选的，所述杂质过滤箱的底部设有垫板，且垫板的顶部与杂质过滤箱的底部之间设有槽口。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置辅助搅拌机构，能够将污水与絮凝剂相混合时，使得污水经过上引流板与下引流板，利用重力作用使得污水和絮凝剂在流动时产生持续的碰撞接触以及螺旋向下的力，在凸齿和侧齿的配合下，能够增大污水与絮凝剂的接触面积，大幅度提高了污水与絮凝剂的混合效果以及效率，使得污水与絮凝剂混合的更加均匀，且通过电机、螺旋轴和旋转叶片的配合，能够进一步对污水及絮凝剂进行螺旋搅拌，能够在短时间内使得污水与絮凝剂更加充分的进行混合，极大程度上提高了污水与絮凝剂混合效果的同时，也能够避免在污水处理时污水中所含的杂质积聚于净化筒内导致净化筒出现堵塞的现象，通过过滤网以及层网能够有效对污水中的杂质进行过滤，降低污水中的杂质含量，起到了污水初级处理净化，降低了污水中杂质含量的作用。
2、本发明通过发热体的运用，能够采用高温对污水进行杀菌消毒处理，在极大程度上提高了污水的处理效果，降低了后期污水处理的难度，且通过垫板的运用能够增加杂质过滤箱稳定性的同时，能够对杂质过滤箱进行有效防护，防止水分等外界因素对杂质过滤箱产生的侵蚀。
