申请日2016.08.29
公开(公告)日2017.02.22
IPC分类号B01D29/11; B01D29/64; B01D29/62
摘要
本实用新型涉及污水处理设备领域，尤其涉及一种固定圆盘过滤污水处理装置。包括驱动装置、圆盘、吸泥机构、支架和液面限位器，圆盘固定于支架上，所述吸泥机构包括连接软管、吸泥架、吸泥管和刮板，连接软管一头连接吸泥管，另一头连接转轴，转轴一端与驱动装置连接，另一端与转换接头连接，液面限位器固定于过滤槽内。与现有的技术相比，该装置可直接处理最大悬浮物浓度为150mg/L的水，无需沉淀池，污水过滤效果好，方便简单，此外本实用新型给出的定盘过滤不需要一直驱动圆盘转动，在清洗时通过吸泥机构的转动清理圆盘上的污泥，由于吸泥机构质量小，所以选择小型号的电机即可进行驱动，大幅度的降低了能耗，减少了运行成本。

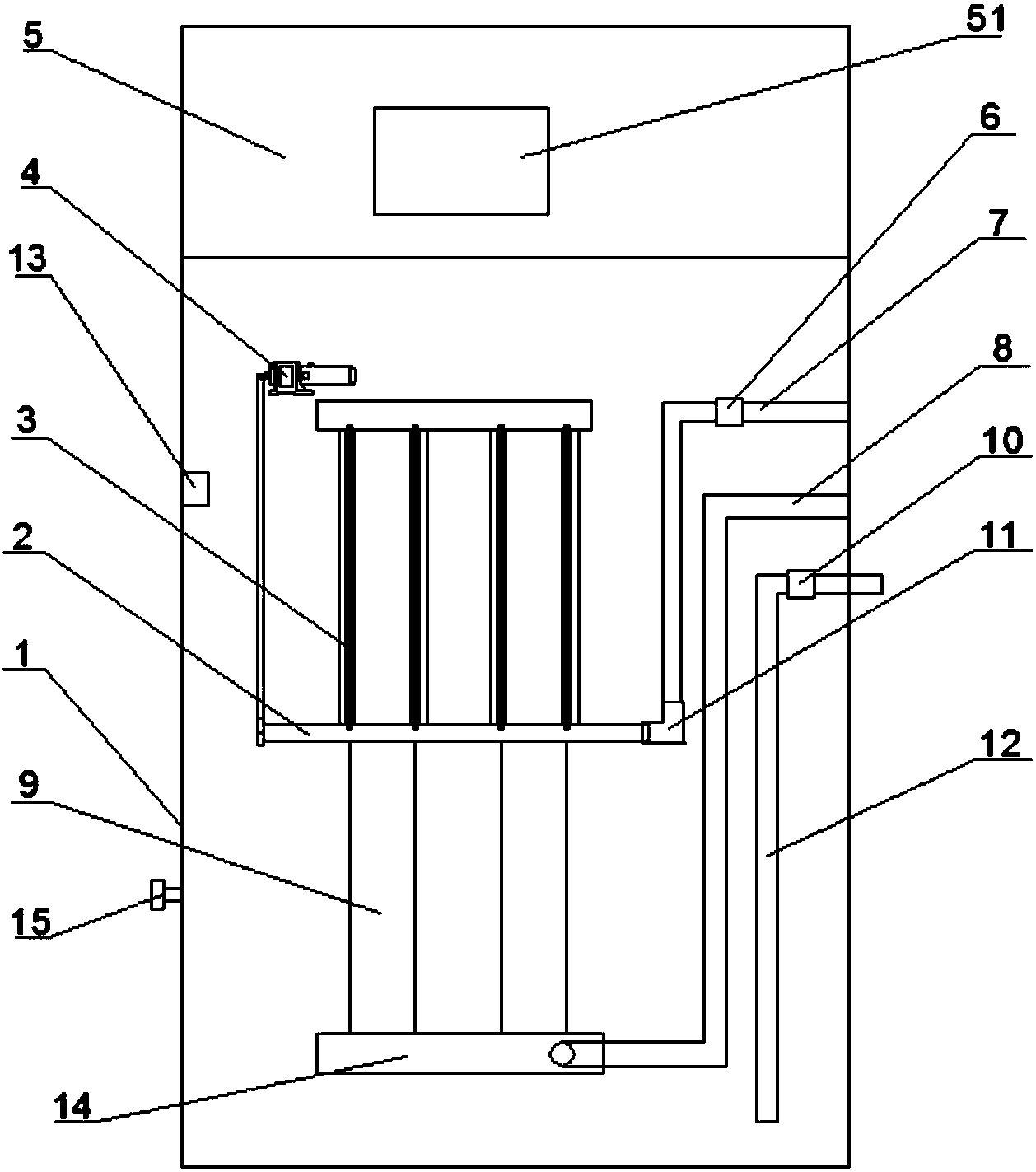

摘要附图
权利要求书
1.一种固定圆盘过滤污水处理装置，包括驱动装置(4)、圆盘(9)、吸泥机构(3)、支架(14)和液面限位器(13)，其特征在于，圆盘(9)固定于支架(14)上，所述吸泥机构(3)包括连接软管(31)、吸泥架(32)、吸泥管(33)和刮板(34)，所述刮板(34)中间开口，刮板(34)固定在吸泥管(33)上，吸泥架(32)通过螺栓杆(36)与弹簧(35)将吸泥管(33)固定，吸泥架(32)固定在转轴(2)上;连接软管(31)一头连接吸泥管(33)，另一头连接转轴(2)，转轴(2)一端与驱动装置(4)连接，另一端与转换接头(11)连接，液面限位器(13)固定于过滤槽(1)内。
2.根据权利要求1所述的一种固定圆盘过滤污水处理装置，其特征在于，所述圆盘(9)包括两个半圆盘，两个半圆盘分别固定在支架(14)两侧，半圆盘内侧设置通孔与支架(14)相通，圆盘(9)外部包有滤布。
3.根据权利要求1所述的一种固定圆盘过滤污水处理装置，其特征在于，所述转换接头(11)一端转动，另一端静止，转换接头(11)转动一端与转轴(2)连接，静止一端与清洗管(7)连接。
4.根据权利要求1所述的一种固定圆盘过滤污水处理装置，其特征在于，所述螺栓杆(36)靠近螺栓头一侧有螺纹，远离螺栓头的一侧无螺纹。
说明书
一种固定圆盘过滤污水处理装置
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种固定圆盘过滤污水处理装置。
背景技术
目前市场上的污水处理设备多种多样，但存在各种各样的缺点，例如现有的过滤设备在水进入过滤装置前需要经过沉淀池的沉淀，过滤装置的进水水质SS要求小于30mg/L，否则容易导致过滤装置堵塞，然而增加沉淀池就导致了占用空间大大增加，此外现有过滤装置的过滤形式一般采用转盘转动的形式，能耗大，运行成本高。
实用新型内容
针对上述现有技术存在的不足，本实用新型提供了一种固定圆盘过滤污水处理装置，该装置可直接处理进水水质SS最大悬浮物浓度为150mg/L的水，方便简单，过滤形式能耗小、运行成本低。
本实用新型是通过以下技术方案来实现的：一种固定圆盘过滤污水处理装置，包括驱动装置、圆盘、吸泥机构、支架和液面限位器，圆盘固定于支架上，所述吸泥机构包括连接软管、吸泥架、吸泥管和刮板，所述刮板中间开口，刮板固定在吸泥管上，吸泥架通过螺栓杆与弹簧将吸泥管固定，吸泥架固定在转轴上;连接软管一头连接吸泥管，另一头连接转轴，转轴一端与驱动装置连接，另一端与转换接头连接，液面限位器固定于过滤槽内。
所述圆盘包括两个半圆盘，两个半圆盘分别固定在支架两侧，半圆盘内侧设置通孔与支架相通，圆盘外部包有滤布。
所述转换接头一端转动，另一端静止，转换接头转动一端与转轴连接，静止一端与清洗管连接。
所述螺栓杆靠近螺栓头一侧有螺纹，远离螺栓头的一侧无螺纹。
本实用新型与现有的技术相比，可直接处理最大悬浮物浓度为150mg/L的水，无需沉淀池，污水过滤效果好，方便简单，此外本实用新型给出的定盘过滤不需要一直驱动圆盘转动，在清洗时通过吸泥机构的转动清理圆盘上的污泥，由于吸泥机构质量小，所以选择小型号的电机即可进行驱动，大幅度的降低了能耗，减少了运行成本。
