申请日2016.07.30
公开(公告)日2016.11.16
IPC分类号B01D35/10; B01D35/16; C02F1/00
摘要
本发明公开了一种洗梗机悬浮污垢的自动分离系统，包括动力源、传动装置、污垢剔除分离装置、电控部件，动力源经传动装置带动污垢剔除分离装置的毛刷辊旋转。悬浮污垢随水流在洗梗机接水盒积聚后，粘附在旋转刷毛上。刮板与刷毛刮擦，将污垢截留在刮板上。刮板上的污垢在重力作用流向排泄管道并由排泄管道排出，实现对原料梗清洗时产生的悬浮污垢自动、在线、及时地从水槽的循环水流中分离。
权利要求书
1.一种洗梗机悬浮污垢的自动分离系统，该系统包括动力源、传动装置、污垢剔除分离装置、电控部件，动力源经传动装置带动污垢剔除分离装置的毛刷辊旋转，电控部件控制该系统的运行状态，污垢剔除分离装置包括毛刷辊，污垢剔除分离装置上设有污垢分离刮板，毛刷辊上设有刷毛，刮板与排泄管道连接，其特征在于：刮板在厚度上从靠近刷毛一端至排泄管道一端逐渐增大，成锥形，刮板与竖直方向角度呈0-60°，刮板头部向毛刷辊一方呈弯曲状，弯曲凹面向着毛刷辊，弯曲凸面背着毛刷辊。
2.根据权利要求书所述的洗梗机悬浮污垢的自动分离系统，其特征在于：所述电控部件设有变频器。
3.根据权利要求书1或2所述的洗梗机悬浮污垢的自动分离系统，其特征在于：该系统安装于洗梗机出水口接水盒中。
4.根据权利要求书1或2所述的洗梗机悬浮污垢的自动分离系统，其特征在于：所述传动部件上设有电动机。
5.根据权利要求书1或2所述的洗梗机悬浮污垢的自动分离系统，其特征在于：所述传动部件上设有减速机。
6.根据权利要求书1或2所述的洗梗机悬浮污垢的自动分离系统，其特征在于：所述传动部件上设有联轴器。
7.根据权利要求书1或2所述的洗梗机悬浮污垢的自动分离系统，其特征在于：刮板6与竖直方向角度优选为20°-45°。
8.根据权利要求书7所述的洗梗机悬浮污垢的自动分离系统，其特征在于：刮板6与竖直方向角度进一步优选为30°-40°。
9.根据权利要求书1或2所述的洗梗机悬浮污垢的自动分离系统，其特征在于：弯曲部的长度约为锥形段的1/10-1/30。
10.根据权利要求书9所述的洗梗机悬浮污垢的自动分离系统，其特征在于：弯曲部的长度优选锥形段的1/20。
说明书
一种洗梗机污水悬浮污垢自动分离系统
技术领域
本发明涉及烟草技术领域，尤其涉及一种对洗梗机污水悬浮污垢自动分离系统。
背景技术
洗梗工序是烟草行业制丝线烟梗处理支线上的第一道工序，洗梗机是对原料梗进行清洗、回潮的专用设备。
烟草原料梗在收割和存储过程中，不可避免的会带入砂石、金属等污染物;另外，原料梗一般装在麻袋及复合编织袋内贮藏或运输，这使原料梗中同时夹带有大量的烟梗碎末、麻线、塑料带屑或毛发、虫卵等轻质污垢。
现有的洗梗机主要依靠来料中夹带的石块、泥沙和金属碎屑等异物与水的比重差异清洗原料梗。洗梗工序中，原料梗经与水混和后，砂石、金属等重质污垢从原料梗中分离并沉积槽底;烟梗碎末、麻线、塑料带屑或毛发等轻质污染物由于水的冲洗左右从原料梗中分离出来，并悬浮在水的表面。洗梗工序后，比重小于水的污垢悬浮在水槽液面，随循环水泵不断循环积聚，造成对原料梗的二次污染，甚至堵塞循环水泵。由于对轻质污染物的处理不充分，大量的麻线及塑料带屑等异物被原料梗带走并进入下道工序，直至进入成品梗丝中，最终进入成品烟支中，影响了梗丝的纯净度，影响卷烟吸味，降低卷烟品质。
发明内容
鉴于以上所述现有技术的缺点，本发明提供了一种洗梗机污水悬浮污垢的自动分离系统，用于自动、在线、及时地分离洗梗机污水悬浮污垢。

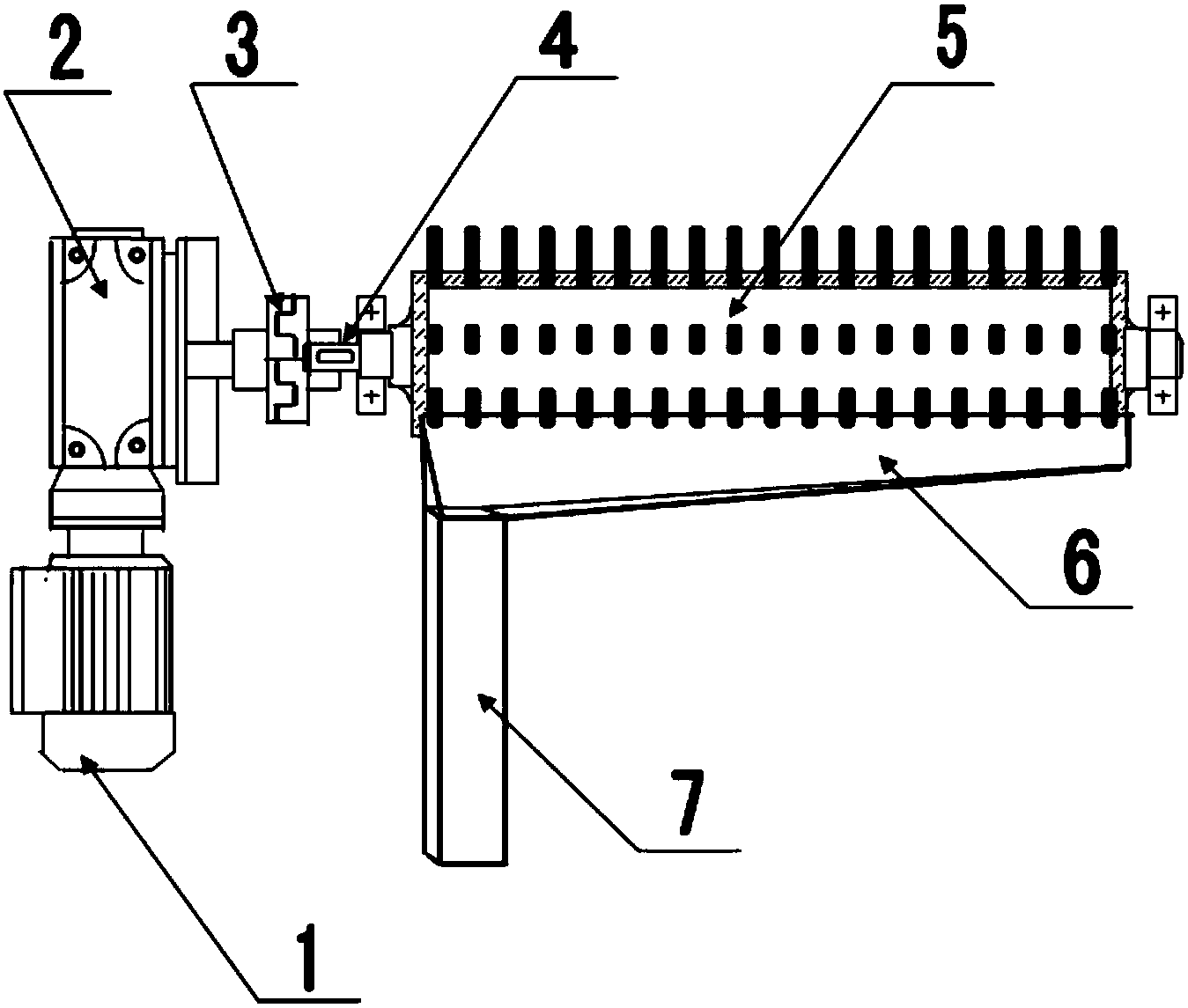

实现本发明的技术方案是：一种洗梗机污水悬浮污垢自动分离系统，该系统安装于洗梗机出水口接水盒中清洗水的液面，包括污垢剔除分离装置、传动部件、电控部件。所述污垢剔除分离装置设有毛刷辊;所述传动部件通过联轴器与污垢剔除分离装置的传动轴连接，带动毛刷辊旋转;所述电控部件控制传动装置的启停及转速。
所述的污垢剔除分离装置包含污垢分离刮板和污垢排泄管道。污垢分离刮板的一端伸入刷毛内，另一端与污垢排泄管道连接。污垢排泄管道上端与污垢分离刮板连接。所述传动部件上设有电动机、减速机和联轴器。电动机受电控器件控制转动。减速机和联轴器将电动机力矩传送给毛刷辊，推动污垢剔除分离装置运行。
所述电控部件上设有变频器，可以根据液面的污垢量和流通速度来改变运行频率。
电控部件工作后，变频器按设定频率输出，电动机根据变频器的输出频率运行并通过减速机输送转矩，通过联轴器与传动轴连接并带动毛刷辊旋转。悬浮污垢随水流在洗梗机接水盒积聚后，粘附在旋转毛刷上。刮板与刷毛刮擦，将污垢截留在刮板上。因重力作用，刮板上的污垢流向排泄管道并由排泄管道排出，实现对原料梗清洗产生的悬浮污垢自动、在线、及时地从水槽的循环水流中分离。
本发明具有以下有益效果：
该洗梗机污水悬浮污垢自动分离系统可以将洗梗后污水水面的轻质污染物从水中分离出来，避免了轻质污染物随循环水泵不断循环积聚，造成对原料梗的二次污染;同时避免了轻质污染物的堵塞循环水泵。另外，该发明电控部件设有变频器，可以根据液面的污垢量和流通速度来改变运行频率，适用性更加广泛。
