申请日2016.08.08
公开(公告)日2016.11.09
IPC分类号E03F1/00; E03F5/22
摘要
本发明公开了一种变电站事故池积水处理装置，包括腔室、出油管、挡板、观察孔、过滤网、出水管、水泵、积水坑、压力传感器、微处理器、控制器、电源，所述腔室为长方体结构，所述腔室两侧分别设有与腔室侧壁连通的出油管和排水管，本发明的有益效果是：该种事故池积水处理装置的腔室采用不锈钢材料制成，能保证腔室的使用寿命，所述过滤网网孔直径为0.1‑0.5mm，能保证水泵不被损坏，所述观察孔的直径为0.3‑0.5m，能方便修理人员通过，所述控制器设有控制按钮，为了能人为的控制水泵，所述出水管为PVC塑料管，能方便对出水管的控制，本发明结构紧凑，对原有的积水处理装置进行了较大的优化，满足了更多变电站的需求。
权利要求书

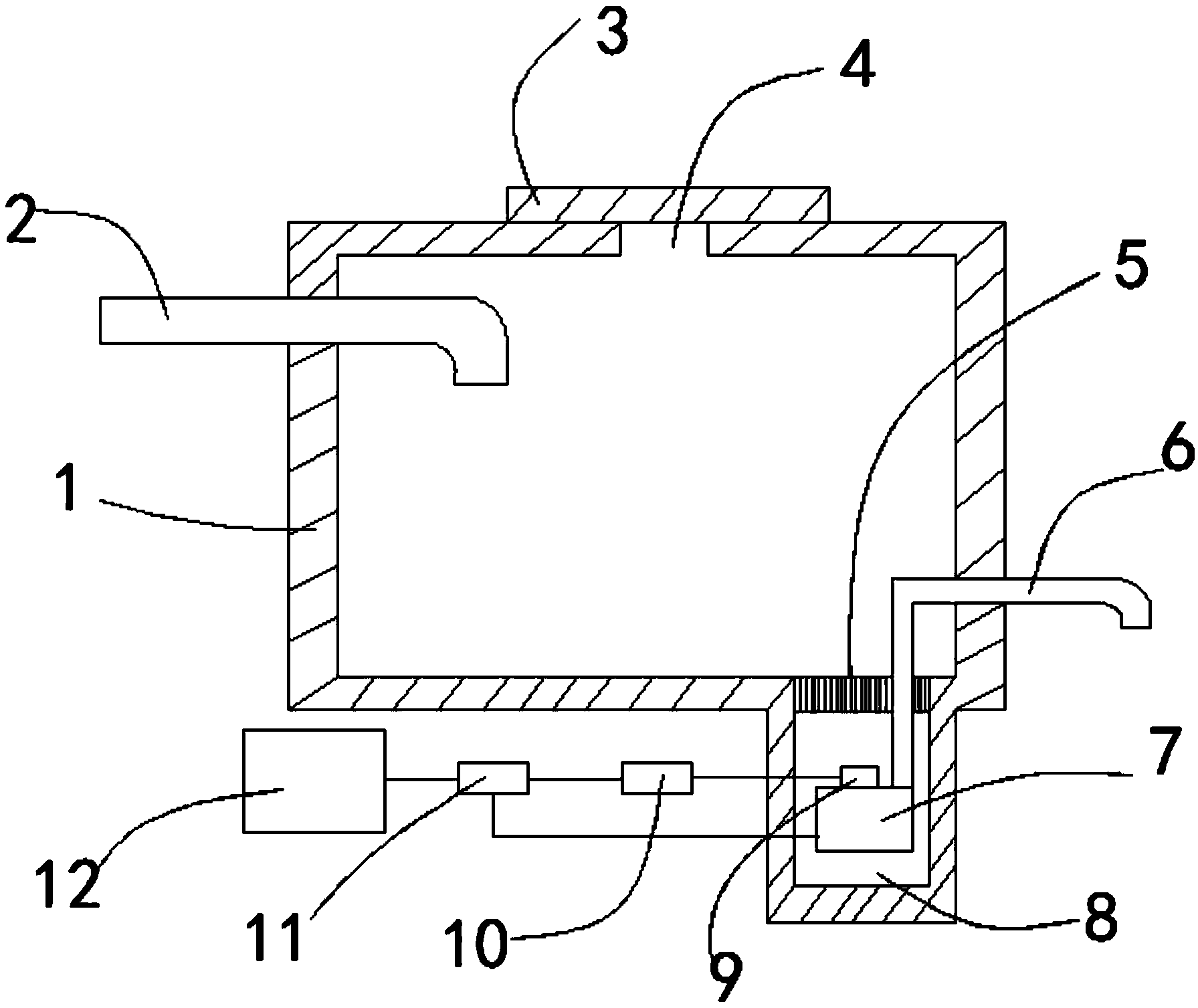

1.一种变电站事故池积水处理装置，包括腔室(1)、出油管(2)、挡板(3)、观察孔(4)、过滤网(5)、出水管(6)、水泵(7)、积水坑(8)、压力传感器(9)、微处理器(10)、控制器(11)、电源(12)，其特征在于：所述腔室(1)为长方体结构，所述腔室(1)两侧分别设有与腔室(1)侧壁连通的出油管(2)和排水管(6)，所述腔室(1)的上壁设有观察孔(4)，所述观察孔(4)的上方设有挡板(3)，所述腔室(1)底部安装有出水管(6)一侧设有积水坑(8)，所述积水坑(8)内设有水泵(7)，所述水泵(7)与排水管(6)连接，所述积水坑(8)上方与腔室(1)底面齐平处设有过滤网(5)，所述水泵(7)的上方设有压力传感器(9)，所述压力传感器(9)与腔室外的微处理器(10)相连，所述处理器(10)的右侧设有控制器(11)，所述控制器(11)右侧设有电源(12)，所述压力传感器(9)、微处理器(10)、控制器(11)、电源(12)、水泵(7)之间电连接。
2.根据权利要求1所述的一种变电站事故池积水处理装置，其特征在于：所述腔室(1)采用不锈钢材料制成。
3.根据权利要求1所述的一种变电站事故池积水处理装置，其特征在于：所述过滤网(5)网孔直径为0.1-0.5mm。
4.根据权利要求1所述的一种变电站事故池积水处理装置，其特征在于：所述观察孔(4)的直径为0.3-0.5m。
5.根据权利要求1所述的一种变电站事故池积水处理装置，其特征在于：所述控制器(11)设有控制按钮。
6.根据权利要求1所述的一种变电站事故池积水处理装置，其特征在于：所述出水管(6)为PVC塑料管。
说明书
一种变电站事故池积水处理装置
技术领域
本发明涉及变电技术领域，具体是一种变电站事故池积水处理装置。
背景技术
在变电站运维工作中，当雨季来临时，雨水会逐渐渗入变电站事故油池，导致变电站事故油池内蓄存积水，由此导致变压器等充油电气设备损坏后外泄出来的油无处储存，从而容易引发火灾，进而给变电站设备的运行带来安全隐患。因此，为了消除上述安全隐患，需要及时将变电站事故油池内蓄存的积水进行排除，现有的事故池结构太过复杂，不能有效的处理积水，并且没有对事故池中油的回收进行很好处理方案。
发明内容
针对上述现有技术存在的问题，本发明提供一种变电站事故池积水处理装置，通过在事故池中设置带有压力传感器的水泵，可使积水的排放更加的快速有效，并且控制器设有手动按钮，可在积水排除后对油进行处理，本装置结构紧凑，对原有的积水处理装置进行了较大的优化，满足了更多变电站的需求。
为实现上述目的，本发明提供如下技术方案：
一种变电站事故池积水处理装置，包括腔室、出油管、挡板、观察孔、过滤网、出水管、水泵、积水坑、压力传感器、微处理器、控制器、电源，所述腔室为长方体结构，所述腔室两侧分别设有与腔室侧壁连通的出油管和排水管，所述腔室的上壁设有观察孔，所述观察孔的上方设有挡板，所述腔室底部安装有出水管一侧设有积水坑，所述积水坑内设有水泵，所述水泵与排水管连接，所述积水坑上方与腔室底面齐平处设有过滤网，所述水泵的上方设有压力传感器，所述压力传感器与腔室外的微处理器相连，所述微处理器的右侧设有控制器，所述控制器右侧设有电源，所述压力传感器、微处理器、控制器、电源、水泵之间电连接。
进一步，为了能保证腔室的使用寿命，所述腔室采用不锈钢材料制成。
进一步，为了能保证水泵不被损坏，所述过滤网网孔直径为0.1-0.5mm。
进一步，为了能方便修理人员通过，所述观察孔的直径为0.3-0.5m。
进一步，为了能人为的控制水泵，所述控制器设有控制按钮。
进一步，为了能方便对出水管的控制，所述出水管为pvc塑料管。
本发明的有益效果是：该种事故池积水处理装置的腔室采用不锈钢材料制成，能保证腔室的使用寿命，所述过滤网网孔直径为0.1-0.5mm，能保证水泵不被损坏，所述观察孔的直径为0.3-0.5m，能方便修理人员通过，所述控制器设有控制按钮，为了能人为的控制水泵，所述出水管为PVC塑料管，能方便对出水管的控制，本发明结构紧凑，对原有的积水处理装置进行了较大的优化，满足了更多变电站的需求。
