申请日2016.08.26
公开(公告)日2017.01.25
IPC分类号E03B1/04; E03C1/122
摘要
本发明公开了一种污水一体化智能处理设备，包括洗漱台、洗菜台、坐便器、第一水箱、过滤箱和第二水箱，所述洗菜台、第一水箱和过滤箱位于厨房内，所述洗漱台、坐便器和第二水箱位于卫生间内，所述厨房和卫生间通过墙体分隔，所述墙体上端设有房顶以及设置在房顶上端的固定板，所述洗菜台和洗漱台上端分别设有第二送水管和第一送水管，所述第一送水管和第二送水管分别安装有第一水阀和第二水阀，所述洗菜台和洗漱台分别通过第二下水管和第一下水管与所述过滤箱连接，所述过滤箱通过三口管分别与第一水箱和下水道连接。该污水一体化智能处理设备整体布局合理，以便于家庭中的废水经过净化可以循环使用，有利于节约水资源。

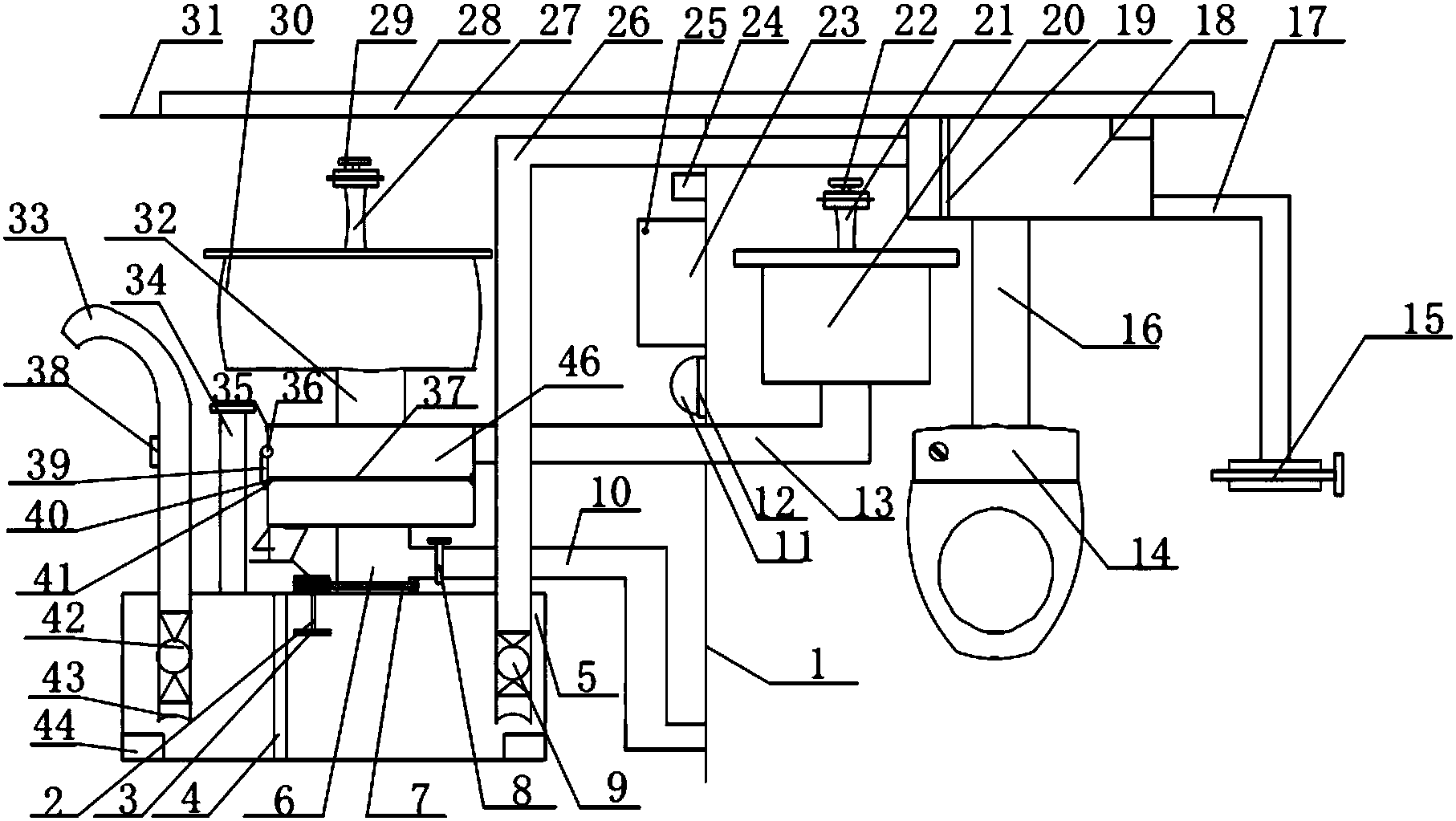

摘要附图
权利要求书
1.一种污水一体化智能处理设备，包括洗漱台(20)、洗菜台(30)、坐便器(14)、第一水箱(5)、过滤箱(46)和第二水箱(18)，其特征在于：所述洗菜台(30)、第一水箱(5)和过滤箱(46)位于厨房内，所述洗漱台(20)、坐便器(14)和第二水箱(18)位于卫生间内，所述厨房和卫生间通过墙体(1)分隔，所述墙体(1)上端设有房顶(31)以及设置在房顶(31)上端的固定板(28)，所述洗菜台(30)和洗漱台(20)上端分别设有第二送水管(27)和第一送水管(21)，所述第一送水管(21)和第二送水管(27)分别安装有第一水阀(22)和第二水阀(29)，所述洗菜台(30)和洗漱台(20)分别通过第二下水管(32)和第一下水管(13)与所述过滤箱(46)连接，所述过滤箱(46)通过三口管(6)分别与第一水箱(5)和下水道(10)连接，所述第一水箱(5)通过导水管(26)与第二水箱(18)连接，所述第二水箱(18)通过第二出水管(17)与坐便器(14)连接，所述第一水箱(5)和第二水箱(18)分别设有第三出水管(33)和第一出水管(16)，所述第一出水管(16)一端设有出水阀(15)，所述第三出水管(33)一侧设有控制开关(38)，所述导水管(26)和第三出水管(33)内分别安装有第一抽水泵(9)和第二抽水泵(42)，所述导水管(26)和第三出水管(33)底端均设有过滤网(43)，所述第一水箱(5)上端设有投料管(34)。
2.根据权利要求1所述的一种污水一体化智能处理设备，其特征在于：所述过滤箱(46)外侧设有吸铁磁(35)和卡扣(41)，所述过滤箱(46)一侧设有转动轴(36)，所述转动轴(36)与转动板(39)连接，所述过滤箱(46)内壁设固定座(40)，所述固定座(40)为三个，所述过滤箱(46)内置有精密过滤网(37)，所述精密过滤网(37)一端置于两个固定座(40)之间。
3.根据权利要求1所述的一种污水一体化智能处理设备，其特征在于：所述三口管(6)与下水道(10)连接处安装有第二电磁阀(8)，所述三口管(6)与第一水箱(5)连接处安装有第一电磁阀(7)。
4.根据权利要求1所述的一种污水一体化智能处理设备，其特征在于：所述第一水箱(5)外侧设有旋转电机(47)，所述旋转电机(47)与第一水箱(5)内的旋转杆(2)连接，所述旋转杆(2)下端设有搅拌叶(3)，所述第一水箱(5)和第二水箱(18)分别安装有第一液位检测装置(4)和第二液位检测装置(19)，所述第一水箱(5)和第二水箱(18)内分别安装有加热装置(44)。
5.根据权利要求1所述的一种污水一体化智能处理设备，其特征在于：所述墙体(1)一侧安装有能量转换装置(24)、工作电源(23)和灯座(12)，所述工作电源(23)设有工作指示灯(25)，所述灯座(12)一侧安装有报警灯(11)。
6.根据权利要求3或4或5所述的一种污水一体化智能处理设备，其特征在于：所述第一液位检测装置(4)的信号输出端与所述第一电磁阀(7)、所述第二电磁阀(8)和所述灯座(12)的信号输入端连接，所述第二液位检测装置(19)的信号输出端与所述第一抽水泵(9)的信号输入端连接。
7.根据权利要求5所述的一种污水一体化智能处理设备，其特征在于：所述固定板(28)上端安装有太阳能吸收管(45)，所述太阳能吸收管(45)的能量输出端与能量转换装置(24)的能量输入端连接，所述能量转换装置(24)的电量输出端与工作电源(23)的电量输入端连接。
说明书
一种污水一体化智能处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种污水一体化智能处理设备。
背景技术
家庭污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，家庭污水是构成中国城市地区水污染的主要水源之一，随着国家的经济发展和人民生活水平的提高，水资源的用量也不断的提高，因此家庭污水的总量也在不断的提高，但是目前水资源极度缺乏，家庭中的污水内污染物较低，人们可以净化后循环使用，这不仅节约水资源，而且减少了家庭每月支付的水费，因此，我们提出一种污水一体化智能处理设备。
发明内容
针对以上问题，本发明提供了一种污水一体化智能处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种污水一体化智能处理设备，包括洗漱台、洗菜台、坐便器、第一水箱、过滤箱和第二水箱，所述洗菜台、第一水箱和过滤箱位于厨房内，所述洗漱台、坐便器和第二水箱位于卫生间内，所述厨房和卫生间通过墙体分隔，所述墙体上端设有房顶以及设置在房顶上端的固定板，所述洗菜台和洗漱台上端分别设有第二送水管和第一送水管，所述第一送水管和第二送水管分别安装有第一水阀和第二水阀，所述洗菜台和洗漱台分别通过第二下水管和第一下水管与所述过滤箱连接，所述过滤箱通过三口管分别与第一水箱和下水道连接，所述第一水箱通过导水管与第二水箱连接，所述第二水箱通过第二出水管与坐便器连接，所述第一水箱和第二水箱分别设有第三出水管和第一出水管，所述第一出水管一端设有出水阀，所述第三出水管一侧设有控制开关，所述导水管和第三出水管内分别安装有第一抽水泵和第二抽水泵，所述导水管和第三出水管底端均设有过滤网，所述第一水箱上端设有投料管。
作为本发明一种优选的技术方案，所述过滤箱外侧设有吸铁磁和卡扣，所述过滤箱一侧设有转动轴，所述转动轴与转动板连接，所述过滤箱内壁设固定座，所述固定座为三个，所述过滤箱内置有精密过滤网，所述精密过滤网一端置于两个固定座之间。
作为本发明一种优选的技术方案，所述三口管与下水道连接处安装有第二电磁阀，所述三口管与第一水箱连接处安装有第一电磁阀。
作为本发明一种优选的技术方案，所述第一水箱外侧设有旋转电机，所述旋转电机与第一水箱内的旋转杆连接，所述旋转杆下端设有搅拌叶，所述第一水箱和第二水箱分别安装有第一液位检测装置和第二液位检测装置，所述第一水箱和第二水箱内分别安装有加热装置。
作为本发明一种优选的技术方案，所述墙体一侧安装有能量转换装置、工作电源和灯座，所述工作电源设有工作指示灯，所述灯座一侧安装有报警灯。
作为本发明一种优选的技术方案，所述第一液位检测装置的信号输出端与所述第一电磁阀、所述第二电磁阀和所述灯座的信号输入端连接，所述第二液位检测装置的信号输出端与所述第一抽水泵的信号输入端连接。
作为本发明一种优选的技术方案，所述固定板上端安装有太阳能吸收管，所述太阳能吸收管的能量输出端与能量转换装置的能量输入端连接，所述能量转换装置的电量输出端与工作电源的电量输入端连接。
与现有技术相比，本发明的有益效果是：该污水一体化智能处理设备，通过过滤箱，可以将洗漱台和洗菜台清洗的杂质滤除，避免堵塞管道，由于导水管和第三出水管底端的过滤网，避免污水净化后的絮凝物随水流流出，对人们使用产生影响，由于第一液位检测装置，可以检测第一水箱中的水位，当达到一定水位时，自动控制报警灯报警，并且自动打开第二电磁阀和关闭第一电磁阀，将多余的水通过下水道流走，由于第二液位检测装置，当液位低于一定水位时，自动控制第一抽水泵，将净化后的水抽取到第二水箱中，以便于人们使用，由于太阳能吸收管，可以吸收太阳能并通过能量转换装置转换成电能储存在工作电源中，有利于节约能源，整体布局合理，并且智能控制，以便于家庭中的废水经过净化可以循环使用，有利于节约水资源。
