申请日2016.08.26
公开(公告)日2017.02.15
IPC分类号B01D36/04; B01D35/02; E03F1/00; E03F5/14
摘要
一种果品生产车间污水过滤装置，包括壳体，在壳体内固定有一块隔板，隔板将壳体分隔成上腔和下腔，在下腔底部连通有一根排水管;在壳体顶面开设有一个与上腔连通的第一开口，在第一开口上铰接有一块可将第一开口盖住的第一孔板，在隔板上开设有一个与下腔连通的第二开口，在第二开口上铰接有一块第二开口盖住的第二孔板;在上腔内安装有果核粉碎装置，本过滤装置可以在排水时，不仅可以防止管道堵塞和老鼠、虫子进入到车间内，而且过滤装置清洗方便。

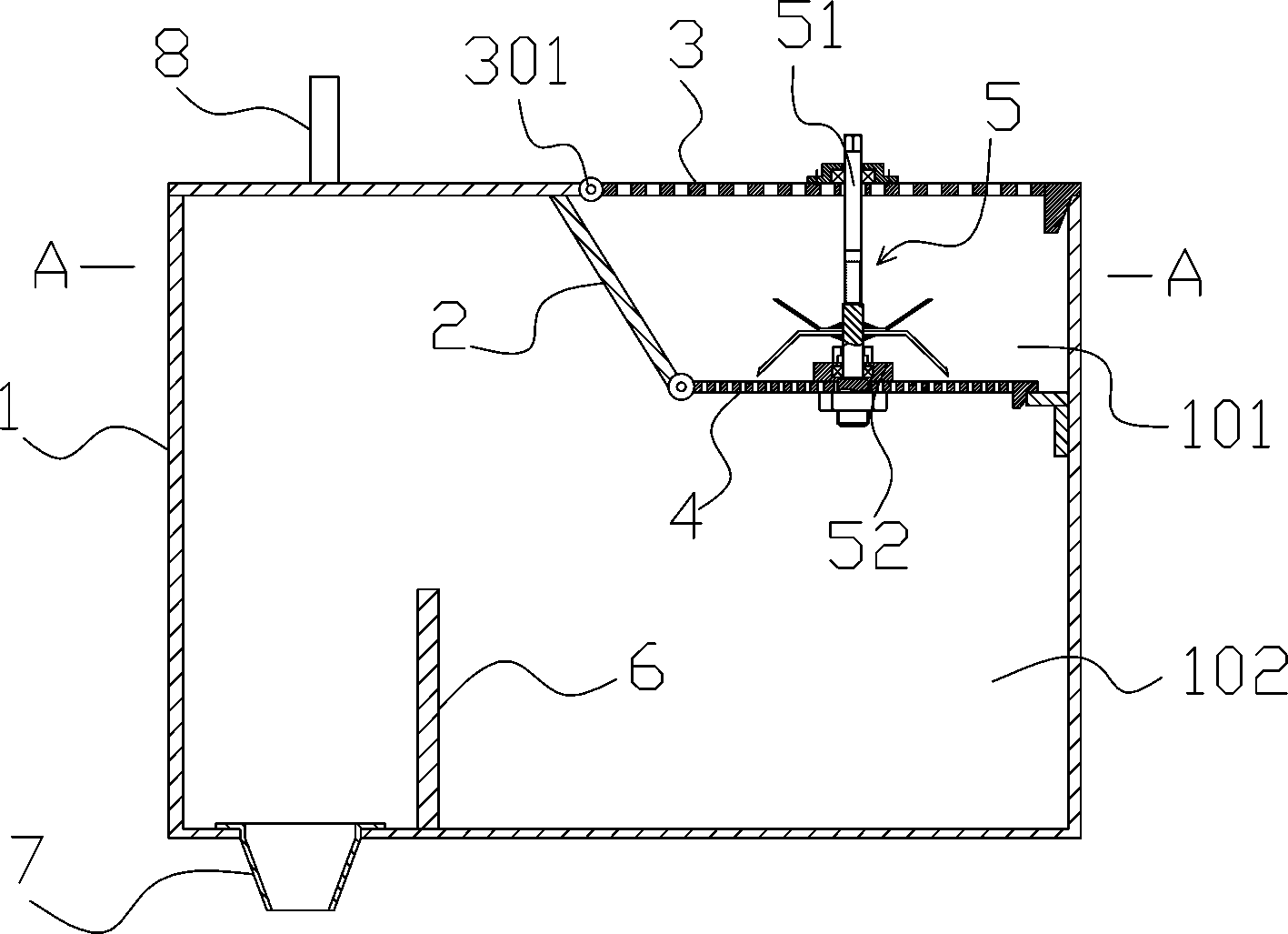

摘要附图
权利要求书
1.一种果品生产车间污水过滤装置，其特征在于：包括壳体(1)，在壳体(1)内固定有一块隔板(2)，隔板(2)将壳体(1)分隔成上腔(101)和下腔(102)，在下腔(102)底部连通有一根排水管(7);
在壳体(1)顶面开设有一个与上腔(101)连通的第一开口，在第一开口上铰接有一块可将第一开口盖住的第一孔板(3)，在隔板(2)上开设有一个与下腔(102)连通的第二开口，在第二开口上铰接有一块第二开口盖住的第二孔板(4);
在上腔(101)内安装有果核粉碎装置(5)，所述粉碎装置(5)包括粉碎部分(52)和扭力传递部(51)，所述粉碎部分(52)包括固定在第二孔板(4)上的底座(521)，底座(521)内安装有第一轴承(525)，在第一轴承(525)内安装有第一转轴(523)，在第一转轴(523)上固定有刀片(522)，第一转轴(523)上端部具有插口(524);所述扭力传递部(51)包括固定在第一孔板(3)上的轴承座(511)，在轴承座(511)内安装有第二转轴(512)，第二转轴(512)下端部具有插头(515)、上端部具有套筒安装部(513)，在第一孔板(3)和第二孔板(4)盖在第一开口和第二开口上时，插头(515)插入在插口(524)内。
2.根据权利要求1所述的一种果品生产车间污水过滤装置，其特征在于：在下腔(102)底部竖直固定有一块溢流板(6)，所述溢流板(6)将下腔(102)分隔成下左腔和下右腔，第二开口的投影面位于下右腔内，排水管(7)连通在下左腔。
3.根据权利要求1所述的一种果品生产车间污水过滤装置，其特征在于：第一孔板(3)上的各筛孔的孔径在8毫米到10毫米之间，第二孔板(4)上各筛孔的孔径在2毫米到3毫米之间。
说明书
一种果品生产车间污水过滤装置
技术领域
本实用新型涉及一种果品生产车间污水过滤装置。
背景技术
水果食品生产车间，经常要对车间地面进行清洗，清洗污水中含有大量的果皮和果核，以往一般将清洗污水冲入到车间四周靠墙体设置的污水明沟内，明沟底部再接一根排污支管排出车间，而后进入到总排污水管，这种排水方式存在着以下弊端:第一，由于车间内是明沟，许多颗粒、果皮或果核容易进入沟中后，再被污水带入总排水管，固体渣滓就会在总管中沉积，时间久了越存越多，将排污支管堵塞，影响车间排水;第二，车间明沟与污水总管连通，老鼠、虫子可以顺着通道进入车间，咬坏生产设备和偷吃果品，对生产安全卫生造成极大的影响;第三，排污支管埋在较深的地下，一旦堵塞清理困难，费工费时，增加成本，因此这种排水方式必须进行改变。
发明内容
本实用新型要解决的技术问题是提供一种果品生产车间污水过滤装置，在排水时，不仅可以防止管道堵塞和老鼠、虫子进入到车间内，而且清洗方便。
为了解决上述技术问题，本实用新型的技术方案为：一种果品生产车间污水过滤装置，包括壳体，在壳体内固定有一块隔板，隔板将壳体分隔成上腔和下腔，在下腔底部连通有一根排水管;
在壳体顶面开设有一个与上腔连通的第一开口，在第一开口上铰接有一块可将第一开口盖住的第一孔板，在隔板上开设有一个与下腔连通的第二开口，在第二开口上铰接有一块第二开口盖住的第二孔板;
在上腔内安装有果核粉碎装置，所述粉碎装置包括粉碎部分和扭力传递部，所述粉碎部分包括固定在第二孔板上的底座，底座内安装有第一轴承，在第一轴承内安装有第一转轴，在第一转轴上固定有刀片，第一转轴上端部具有插口;所述扭力传递部包括固定在第一孔板上的轴承座，在轴承座内安装有第二转轴，第二转轴下端部具有插头、上端部具有套筒安装部，在第一孔板和第二孔板盖在第一开口和第二开口上时，第二转轴上的插头插入在第一转轴上的插口内。
在下腔底部竖直固定有一块溢流板，所述溢流板将下腔分隔成下左腔和下右腔，第二开口的投影面位于下右腔内，排水管连通在下左腔。
第一孔板上的各筛孔的孔径在8毫米到10毫米之间，第二孔板上各筛孔的孔径在2毫米到3毫米之间。
本实用新型的有益效果为：在使用时，可以将本过滤装置插入到车间明沟下的地坑中，让排水管与车间排污支管相连，较大的杂物(例如橘子皮)可以通过第一孔板挡隔在过滤装置外，较小的杂物(例如橘核)穿过第一孔板进入到上腔内，并通过通过第二孔板过滤出直径大于2毫米到3毫米的杂物，通过果核粉碎装置将上腔中的杂物粉碎后进入到下腔中由排水管排入到排污支管中，由于排入到排污支管中的杂物粒径小于2到3毫米，符合排污要求，因此不会堵塞排水支管;同时第一孔板和第二孔板可以挡隔虫子和老鼠进入到车间中;另一方面，过滤装置可以方便的从地坑中抽出清洗。
