申请日2016.09.21
公开(公告)日2017.07.21
IPC分类号F04D13/08; F04D29/08; F04D29/42
摘要
本实用新型公开了一种插入式液下污水泵，其结构包括连接轴、防水套、支撑架、观察孔、连接器、水封圈、油封、轴套、轴承、杯盖、泵壳、进水口、出水口、油箱、密封盖、清杂口、主体、活动轴，所述连接轴与主体相连接，所述支撑架与主体固定连接，所述观察孔设在防水套上，所述连接器通过支撑架与主体固定连接，所述水封圈与连接器相连接，所述水封圈由底圈、弹簧、连接圈、密封套、固定圈组成，所述底圈设在弹簧下，所述弹簧与连接圈相连接，所述连接圈与连接圈固定连接，所述密封套通过弹簧与底圈相连接，所述固定圈与密封套固定连接，所述轴套与轴承活动连接，所述出水口设在泵壳上。本实用新型解决了现有的污水泵在抽水过程中容易产生灌水和抽空的问题。
权利要求书

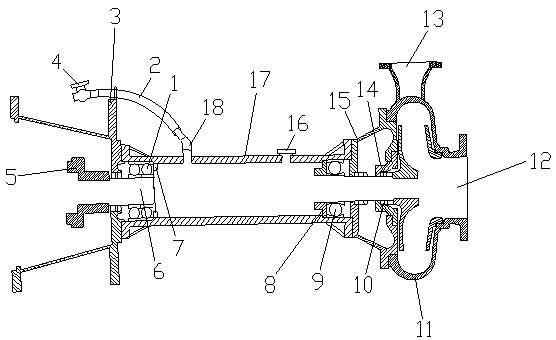

1.一种插入式液下污水泵，其特征在于：其结构包括连接轴(1)、防水套(2)、支撑架(3)、观察孔(4)、连接器(5)、水封圈(6)、油封(7)、轴套(8)、轴承(9)、杯盖(10)、泵壳(11)、进水口(12)、出水口(13)、油箱(14)、密封盖(15)、清杂口(16)、主体(17)、活动轴(18)，所述连接轴(1)与主体(17)相连接，所述防水套(2)设在支撑架(3)上，所述支撑架(3)与主体(17)固定连接，所述观察孔(4)设在防水套(2)上，所述连接器(5)通过支撑架(3)与主体(17)固定连接，所述水封圈(6)与连接器(5)相连接，所述水封圈(6)由底圈(600)、弹簧(601)、连接圈(602)、密封套(603)、固定圈(604)组成，所述底圈(600)设在弹簧(601)下，所述弹簧(601)与连接圈(602)相连接，所述连接圈(602)与连接圈(602)固定连接，所述密封套(603)通过弹簧(601)与底圈(600)相连接，所述固定圈(604)与密封套(603)固定连接，所述轴套(8)与轴承(9)活动连接，所述轴承(9)通过轴套(8)与主体(17)相连接，所述杯盖(10)与油箱(14)相连接，所述进水口(12)与泵壳(11)相连接，所述出水口(13)设在泵壳(11)上，所述油箱(14)与主体(17)相连接，所述密封盖(15)设在主体(17)上，所述清杂口(16)与主体(17)固定连接，所述活动轴(18)与防水套(2)相连接。
2.根据权利要求1所述的一种插入式液下污水泵，其特征在于：所述油封(7)设在主体(17)内。
3.根据权利要求1所述的一种插入式液下污水泵，其特征在于：所述泵壳(11)设在主体(17)内。
4.根据权利要求1所述的一种插入式液下污水泵，其特征在于：所述主体(17)与活动轴(18)活动连接。
说明书
一种插入式液下污水泵
技术领域
本实用新型是一种插入式液下污水泵，属于水泵机械领域。
背景技术
泵，一种用以增加液体或气体的压力，使之输送流动的机械，与“蹦”或“流”同音，是一种用来移动液体、气体或特殊流体介质的装置，即是对流体作功的机械。人类及动物的心脏可说是天然的泵，它把血液输送到身体各个部分。
现有技术公开了申请号为：CN201420612226.2的一种插入式液下污水泵，其包含电机，电机的输出轴通过连接器连接泵轴;泵轴通过轴承转动安装在中管内;中管的一端通过螺栓连接有连接盘，电机固定在连接盘上;中管的另一端连接油杯，油杯端部连接泵壳，泵壳与油杯的内部连通;泵轴远离电机的一端连接有水叶，水叶置于泵壳的内部;泵壳正对水叶的位置开设进水口，泵上与进水口垂直的方向开设有出水口;中管靠近电机一端的内壁上设置有两组油封，两组油封中间设置所述轴承;油封通过油封套固定;上述油杯与泵壳之间设置有油杯盖，所述泵轴上，油杯盖两侧分别设置一组机械水封;上述中管靠近油杯一端的内壁上设置有轴套，轴套套装在泵轴上;上述中管上设置有加油孔。但是其不足之处在于抽水过程中容易产生灌水和抽空问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种插入式液下污水泵，以解决现有的污水泵在抽水过程中容易产生灌水和抽空的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种插入式液下污水泵，其结构包括连接轴、防水套、支撑架、观察孔、连接器、水封圈、油封、轴套、轴承、杯盖、泵壳、进水口、出水口、油箱、密封盖、清杂口、主体、活动轴，所述连接轴与主体相连接，所述防水套设在支撑架上，所述支撑架与主体固定连接，所述观察孔设在防水套上，所述连接器通过支撑架与主体固定连接，所述水封圈与连接器相连接，所述水封圈由底圈、弹簧、连接圈、密封套、固定圈组成，所述底圈设在弹簧下，所述弹簧与连接圈相连接，所述连接圈与连接圈固定连接，所述密封套通过弹簧与底圈相连接，所述固定圈与密封套固定连接，所述轴套与轴承活动连接，所述轴承通过轴套与主体相连接，所述杯盖与油箱相连接，所述进水口与泵壳相连接，所述出水口设在泵壳上，所述油箱与主体相连接，所述密封盖设在主体上，所述清杂口与主体固定连接，所述活动轴与防水套相连接。
进一步地，所述油封设在主体内。
进一步地，所述泵壳设在主体内。
进一步地，所述主体与活动轴活动连接。
本实用新型的有益效果为设有水封圈，密封性良好，能有效防止污水渗入机体内部造成机器故障。
