申请日2016.08.19
公开(公告)日2017.03.29
IPC分类号B01D33/21; B01D33/72; B01D33/76; C02F1/00
摘要
本实用新型公开了一种用于污水深度处理的纤维转盘滤池，包括池体和中空出水轴，所述池体包括污水池和清水池，所述污水池内设有进水堰板，所述污水池内设有后支撑装置，后支撑装置靠近污水池的污水进口端且与其间隔设置，所述污水池和清水池之间设有隔离墙，所述隔离墙上设有连通孔，所述隔离墙上设有中空出水轴的安装装置，所述中空出水轴的一端与后支撑装置连接，另一端与隔离墙上的安装装置连接并与连通孔相通。本实用新型的污水池容量大，污水处理量大，污水处理效率高，排污泥效率高，反抽洗水泵使用寿命长。
摘要附图
权利要求书
1.一种用于污水深度处理的纤维转盘滤池，包括池体和中空出水轴，所述池体包括污水池和清水池，其特征在于，所述污水池内设有进水堰板，所述污水池内设有后支撑装置，后支撑装置靠近污水池的污水进口端且与其间隔设置，所述污水池和清水池之间设有隔离墙，所述隔离墙上设有连通孔，所述隔离墙上设有中空出水轴的安装装置，所述中空出水轴的一端与后支撑装置连接，另一端与隔离墙上的安装装置连接并与连通孔相通。
2.根据权利要求1所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述污水池的污水进口端设有进水堰墙，所述进水堰墙上设有进水堰板，所述后支撑装置靠近进水堰板并与进水堰板间隔设置。
3.根据权利要求2所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述后支撑装置与污水池长度方向的两侧池壁均间隔设置。
4.根据权利要求1-3所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述后支撑装置包括固定在污水池底的支撑台，所述支撑台与隔离墙上的连通孔所在的直线与污水池长度方向平行。
5.根据权利要求4所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述中空出水轴的密封端与后支撑装置可转动式连接，所述中空出水轴的出水端与隔离墙上的安装装置可转动式连接，所述中空出水轴的出水端与隔离墙的连通孔相通。
6.根据权利要求5所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述后支撑装置还包括铰接装置，所述铰接装置固定安装在支撑台上，所述中空出水轴的密封端通过铰接装置与后支撑装置连接。
7.根据权利要求5所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述隔离墙上的安装装置为轴承装置，所述轴承装置一侧安装在隔离墙上，另一侧与中空出水轴的出口端匹配连接。
8.根据权利要求1所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，还包括反抽吸装置和抽泥管，所述抽泥管置于污水池底部，所述抽泥管的一端通过连接管道与反抽吸装置连接，所述抽泥管置于污水池底部的一端至少设有两个开口。
9.根据权利要求8所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述反抽吸装置设置在池体的边侧，所述反抽吸装置包括反抽吸水泵，所述反抽吸泵通过连通管道与抽泥管连接。
10.根据权利要求9所述的一种用于污水深度处理的纤维转盘滤池，其特征在于，所述池体边侧设有泵坑，所述反抽吸装置还包括电动阀，所述电动阀设置在连通管道上，所述反抽吸泵和电动阀均设置在泵坑中。
说明书
一种用于污水深度处理的纤维转盘滤池
技术领域
本实用新型属于污水处理领域，具体地说，涉及一种用于污水深度处理的纤维转盘滤池，适用于城市污水三级处理，也适用于中水处理工艺中加药除磷后悬浮物的过滤。
背景技术
滤布滤池技术是近年发展起来的一种新型表面过滤技术.在技术上可以替代传统的深床过滤设备。与传统过滤技术相比，滤布滤池具有结构紧凑、水头损失小、占地面积少、处理费用低等特点，可将其作为城市污水处理厂二级出水的除磷和进一步提高水质的后续深度处理单元.是一种经济可行的工艺过程。
目前现有技术中使用的各种过滤设备其滤料不管是砂石、纤维、各种材质滤网还是其它的过滤介质对于含油污水的过滤，水中的油很快就会黏积在滤料的表面堵塞通道，反冲洗根本无法彻底因此对进水中悬浮物负荷的耐冲击能力小;反冲洗能耗大;滤料的使用寿命短。
目前的过滤设备存在以下不足：一是中心出水轴的直径较小，且利用与池壁一体的前支撑和后支撑进行固定，并在中部增加中间支撑，来增加旋转滤盘的数量，因此支撑结构过多，占有的体积过大，降低了水池的容量;二是反抽洗水泵设置在水池上方，易受水汽影响，反抽洗水泵易受腐蚀，降低了使用寿命;三是吸盘直接与滤布接触，当反抽吸时滤盘一组一组交替反抽吸工作，其它没有反抽吸的滤盘同时也都在转动，吸盘对滤布相对运动对滤盘上的悬浮物有抹泥的作用，不仅影响处理量、影响随后的反抽吸，还人为的增加了吸盘与滤布接触摩擦的次数，降低了纤维滤布的使用寿命。
有鉴于此特提出本实用新型。
实用新型内容
本实用新型要解决的技术问题在于克服现有技术的不足，提供一种用于污水深度处理的纤维转盘滤池，该纤维转盘滤池的污水池容量大，污水处理量大，污水处理效率高，排污泥效率高，反抽洗水泵使用寿命长。
为解决上述技术问题，本实用新型采用技术方案的基本构思是：
一种用于污水深度处理的纤维转盘滤池，包括池体和中空出水轴，所述池体包括污水池和清水池，所述污水池内设有进水堰板，所述污水池内设有后支撑装置，后支撑装置靠近污水池的污水进口端且与其间隔设置，所述污水池和清水池之间设有隔离墙，所述隔离墙上设有连通孔，所述隔离墙上设有中空出水轴的安装装置，所述中空出水轴的一端与后支撑装置连接，另一端与隔离墙上的安装装置连接并与连通孔相通。
进一步地，所述污水池的污水进口端设有进水堰墙，所述进水堰墙上设有进水堰板，所述后支撑装置靠近进水堰板并与进水堰板间隔设置。
进一步地，所述后支撑装置与污水池长度方向的两侧池壁均间隔设置。
进一步地，所述后支撑装置包括固定在污水池底的支撑台，所述支撑台与隔离墙上的连通孔所在的直线与污水池长度方向平行。
进一步地，所述中空出水轴的密封端与后支撑装置可转动式连接，所述中空出水轴的出水端与隔离墙上的安装装置可转动式连接，所述中空出水轴的出水端与隔离墙的连通孔相通。
所述后支撑装置还包括铰接装置，所述铰接装置固定安装在支撑台上，所述中空出水轴的密封端通过铰接装置与后支撑装置连接。
所述隔离墙上的安装装置为轴承装置，所述轴承装置一侧安装在隔离墙上，另一侧与中空出水轴的出口端匹配连接。
进一步地，还包括反抽吸装置和抽泥管，所述抽泥管置于污水池底部，所述抽泥管的一端通过连接管道与反抽吸装置连接，所述抽泥管置于污水池底部的一端至少设有两个开口。
所述反抽吸装置设置在池体的边侧，所述反抽吸装置包括反抽吸水泵，所述反抽吸泵通过连通管道与抽泥管连接。
进一步地，所述池体边侧设有泵坑，所述反抽吸装置还包括电动阀，所述电动阀设置在连通管道上，所述反抽吸泵和电动阀均设置在泵坑中。
采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果：
1、本实用新型提供的用于污水深度过滤处理的纤维转盘滤池，中空出水轴的直径增大，且由独立隔离设置在污水池进水端的后支撑装置和隔离墙上的安装装置来固定，减少了支撑装置占用污水池的体积，不仅增大了污水池池容量，也增大了污水处理量;
2、本实用新型的反抽洗水泵设置在水池旁侧的泵坑中，不受水汽影响，反抽洗水泵不易受腐蚀，延长了使用寿命;
3、该纤维转盘滤池的排泥管进污泥端设有多个进口，排污泥效率高。

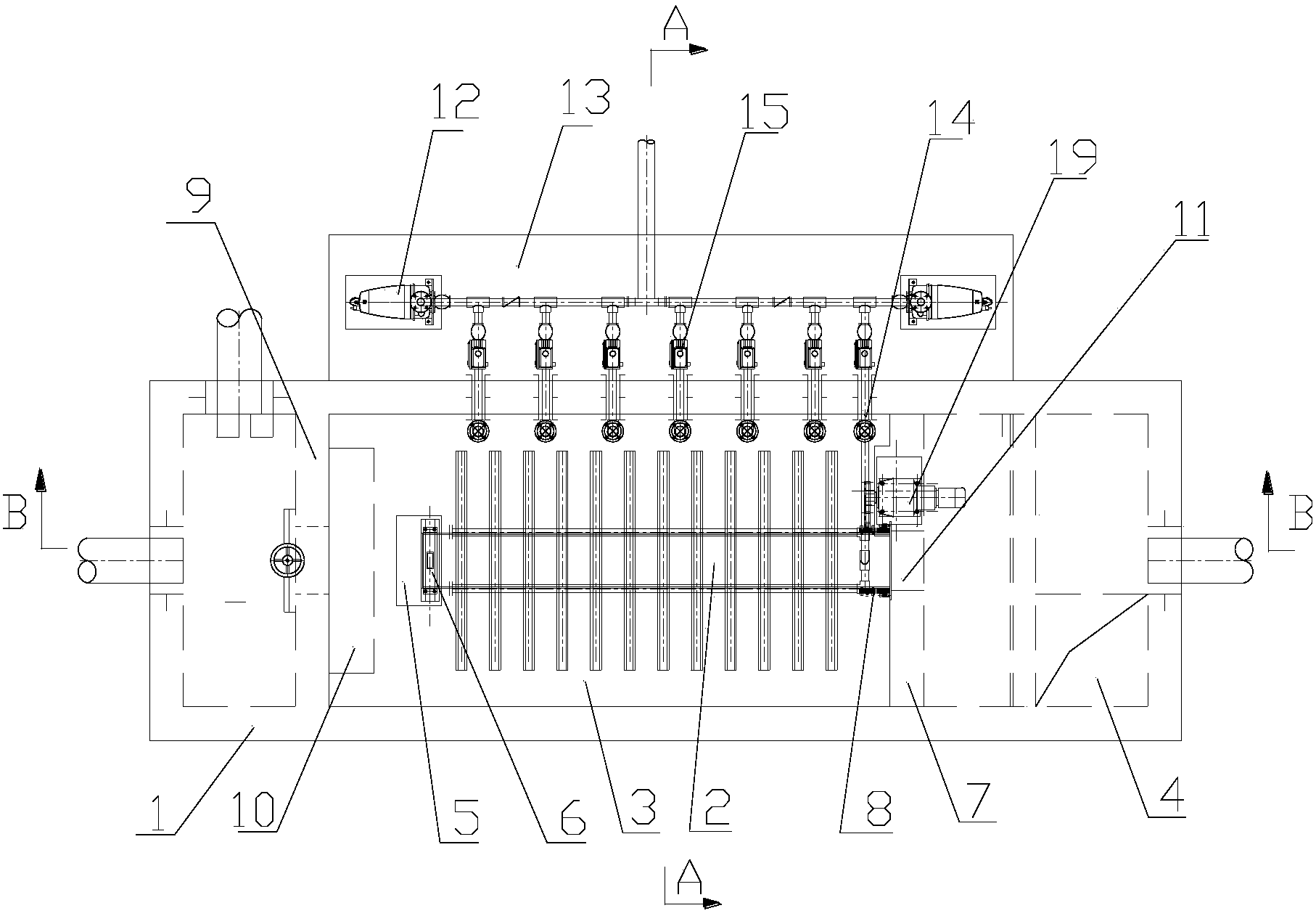

下面结合附图对本实用新型的具体实施方式作进一步详细的描述。
